DS4266
DDR时钟振荡器
以48%/52%极其精确的占空比提供266MHz时钟源，非常适合DDR存储器应用
Viewing:
产品详情
- 12kHz至20MHz时抖动< 0.7psRMS
- LVDS或LVPECL输出
- 3.3V工作电压
- 5.0mm x 3.2mm x 1.49mm、10引脚LCCC陶瓷封装
- -40°C至+85°C工作温度范围
- 无铅封装/符合RoHS标准
DS4266陶瓷表贴晶体振荡器是Maxim DS4-XO晶体振荡器系列产品之一。DS4266为266MHz晶体振荡器，设计支持高性能DDR存储器应用，该应用要求稳定、低抖动时钟源，并对占空比要求非常严格。器件提供优于±50ppm的整体精度和稳定性，包括老化。在12kHz至20MHz范围内，相位抖动指标优于< 0.7psRMS，占空比性能优于48%/52%。

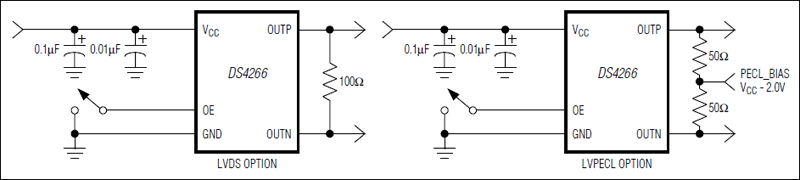

DS4266具有266MHz输出频率，支持LVDS和LVPECL输出。DS4266采用基频晶体和高性能硅锗PLL技术制作，能够获得非常低的噪声和相位抖动。器件工作于3.3V ±5%电源，最大电流损耗100mA。
DS4266提供微小的5mm x 3.2mm x 1.49 mm、10引脚LCCC陶瓷封装，非常适合电路板空间受限的应用。
应用
- DDR存储器时钟源
