DS1372
量产I²C、32位、二进制计数时钟，具有64位ID
为便携式多媒体播放器提供理想的时钟
- 产品模型
- 2
Viewing:
产品详情
- 兼容用于便携设备的Microsoft Windows Media® DRM 10
- 32位二进制计数器
- 可编程报警
- 64位工厂编程的ID
- 中断输出
- I²C串行接口
- 两个可选的I²C地址
- 2.4V至5.5V工作电压范围
- 1.3V至5.5V计时工作电压
- -40°C至+85°C工作温度范围
- 8引脚µSOP

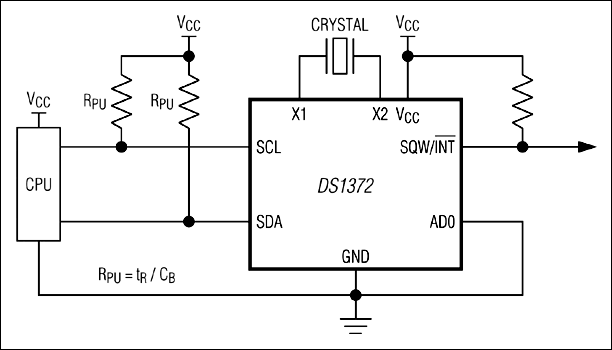

DS1372是一款32位二进制加法计数器和24位减法计数器，内置64位唯一ID。其计数器、ID、配置和状态寄存器可通过I²C串行接口访问。DS1372包含一个SQW//INT开漏输出，可输出四种预设频率之一的方波，或在24位减法计数器归0后输出一个低电平有效的信号。
应用
- 便携式音频和视频播放器
参考资料
数据手册 1
可靠性数据 1
设计笔记 2
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS1372U+ | Micro-MAX, Thin Shrink Small-Outline | ||
| DS1372U+T&R | Micro-MAX, Thin Shrink Small-Outline |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
9月 19, 2018 - 1753N ASSEMBLY |
||
| DS1372U+ | 量产 | |
| DS1372U+T&R | 量产 | |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 串行地址RTC 1 | ||
| DS1371 | 量产 | I²C、32位二进制计数器看门狗时钟 |
