ADL5391
量产DC至2.0 GHz乘法器
- 产品模型
- 3
产品详情
- 超快对称乘法器
- 功能：VW = α × (VX × VY)/1 V + VZ
- 独特的设计确保绝对的XY对称
- 相同的X和Y幅度/时序响应
- 增益调整可调，α
- 直流耦合吞吐量，3 dB带宽：2 GHz
- 可以使用单端或全差分输入
- 低噪声、高线性度
- 精确的恒温增益调整
- 单电源供电（4.5 V至5.5 V，130 mA时）
- 低电流关断模式

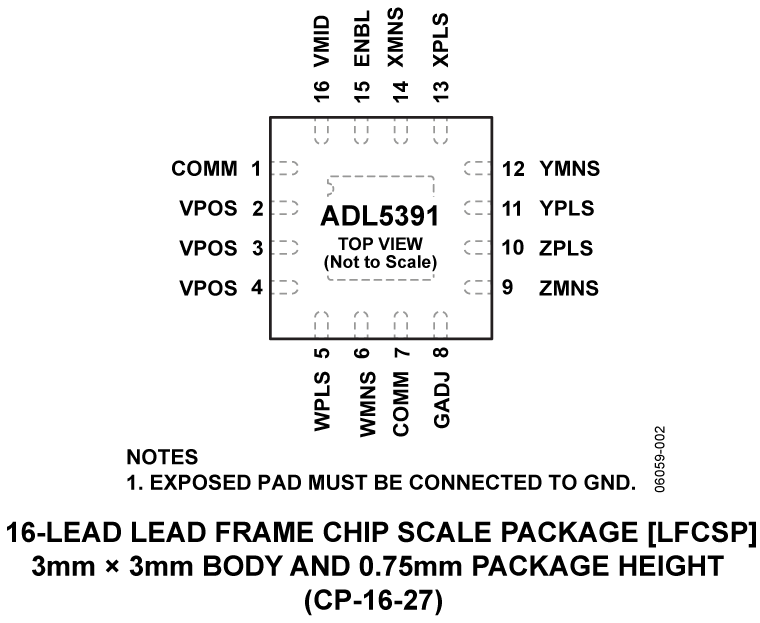

- 16引脚LFCSP
ADL5391是30年高级模拟乘法器产品的经验结晶。它提供经现场验证的同一个通用数学函数，从而为函数合成提供出色的多功能性：

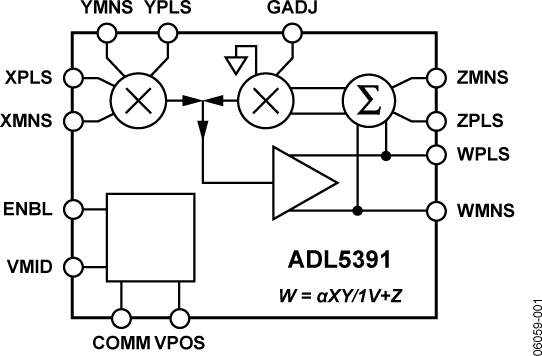

ADL5391的最重大改进是采用了新型乘法器内核架构，与1970年沿用至今的传统类型相比，有显著的不同。传统结构采用电流模式、跨导线性内核，其X和Y输入本质上是非对称的，导致相对幅度和时序存在对齐误差，高频时会出现问题。新型乘法器内核通过为X和Y输入提供对称的信号路径，消除了这些对齐误差。Z输入允许信号直接施加到输出端。它可用来消除载波或施加静态失调电压。
全差分X、Y和Z输入接口在±2 V电压范围内可以工作，并可用于单端模式。用户可在这些输入端施加共模，使内部设置的VPOS/2低至地。如果这些输入采用交流耦合，其标称电压将为VPOS/2。这些输入接口均具有500 Ω输入阻抗（频率高达约700 MHz），并在2 GHz时降至50 Ω。增益比例输入GADJ，可用于对单位增益比例常数(α)进行微调。
差分输出在VPOS/2共模下可具有±2 V摆幅，并且可以采用单端模式。输出共模设计用于与另一个ADL5391的输入直接接口。直流轻载以地为参考；不过，建议对重负载进行输出交流耦合。
ENBL引脚可将ADL5391快速禁用至待机模式。它采用4.5 V至5.5 V电源供电，功耗约为130 mA。
ADL5391采用ADI公司专有的高性能、65 GHz、SOI互补、SiGe双极性IC工艺制造。提供符合RoHS标准的16引脚、LFCSP封装，工作温度范围为-40°C至+85°C。提供评估板。
应用- 宽带相乘和相加
- 高频模拟调制
- 自适应天线（分集/相控阵）
- 平方率检波器和真RMS检测器
- 精确的多项式函数合成
- 直流VGA，支持超快速控制
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADL5391ACPZ-R2 | 16-Lead LFCSP (3mm x 3mm w/ EP) | ||
| ADL5391ACPZ-R7 | 16-Lead LFCSP (3mm x 3mm w/ EP) | ||
| ADL5391ACPZ-WP | 16-Lead LFCSP (3mm x 3mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
2月 13, 2014 - 14_0038 Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines. |
||
| ADL5391ACPZ-R2 | ||
| ADL5391ACPZ-R7 | 量产 | |
这是最新版本的数据手册
