ADIN2299

量产

多协议双端口工业以太网平台

具有预认证协议的模块和嵌入式设计解决方案

数据手册 (Rev. D)

Viewing:

产品详情

所有协议预认证
- ROFINET RT（B 类）
- PROFINET IRT（C 类）
- 带 DLR 的 EtherNet/IP
- EtherCAT
- Modbus/TCP
可配置的应用处理器接口
- UART:115,200 bps 至 1,000,000 bps
- 10 Mbps 或 100 Mbps 的以太网
- SPI追随者：10 MHz 最大时钟

符合 IEEE 802.3、10Base 或 100Base 传输半双工和全双工的工业以太网接口
单 3.3 V 电源，840 mW
循环时间低至 1 毫秒（循环时间因协议、链路类型和应用数据而异）
194 球芯片级封装 BGA 外形尺寸
符合 RoHS 3 标准
–40°C 至 +85°C 工业温度范围

参考资料

数据手册 1

ADIN2299: Multiprotocol Two-Port Industrial Ethernet Platform: Module and Embedded Design Solutions with Precertified Protocols (Rev.D) 02/05/2024

用户手册 1

UG-2126: ADIN2299 RapID Platform Generation 2 (RPG2) Reference Manual (Rev.A) 08/15/2023

评估设计文件 2

ADIN2299 Modules and Bill of Materials 08/15/2023

ADIN2299 Evaluation Kit Modules and Bill of Materials 08/15/2023

常见问题 2

ADIN2299 Technical FAQs 07/10/2023

ADIN2299 General FAQs 07/10/2023

这是最新版本的数据手册

软件资源

Evaluation Software 6

找不到您所需的软件或驱动?

评估套件

schematic 1

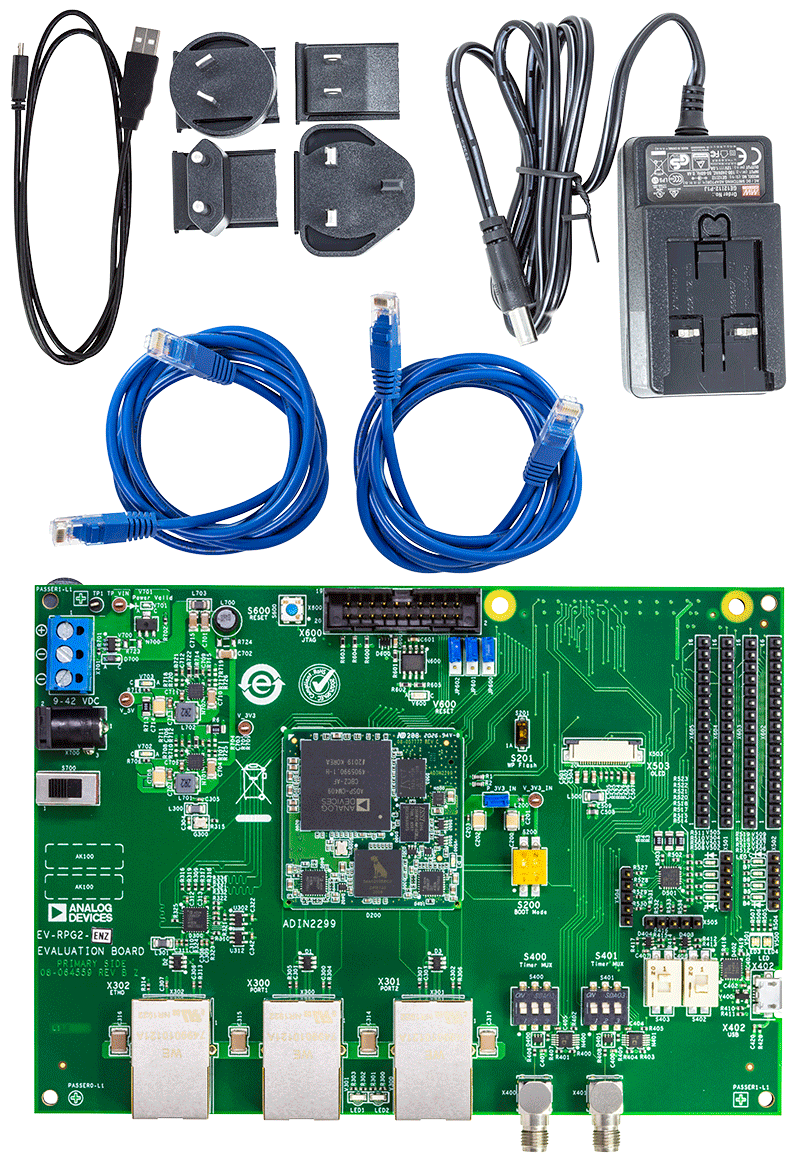

ADIN2299评估套件

立即购买更多内容

产品详情

本用户指南介绍如何设置评估套件提供的硬件，建立链路类型特定的主机连接，以及如何将评估板连接到工业以太网网络。

该评估套件提供从主机处理器到可编程逻辑控制器(PLC)或基于PC工具的通信路径端到端评估。

将网络接口集成到终端现场设备之前，利用该评估套件可以全面验证主机处理器和PLC之间的通信路径。

评估套件选项

EtherCAT：EV-RPG2-ECZ
EtherNet/IP：EV-RPG2-ENZ
Profinet：EV-RPG2-PNZ
Modbus：EV-RPG2-MBZ

资料

ADIN2299 Modules and Bill of Materials
33.56 M

ADIN2299 Evaluation Kit Modules and Bill of Materials
2.85 M

UG-2126: ADIN2299 RapID Platform Generation 2 (RPG2) Reference Manual (Rev.A)
18.67 M

软件

ADIN2299 ni-example-application (Rev.6.1.0)
3.01 M

ADIN2299 Modbus/TCP Software (Rev.6.1.1)
3.39 M

ADIN2299 IO Configuration Tool (Rev.6.1.1)
2.96 M

ADIN2299 Ethernet/IP Software (Rev.6.1.1)
3.21 M

ADIN2299 Profinet Software (Rev.6.1.1)
3.96 M

ADIN2299 EtherCAT Software (Rev.6.1.1)
3.22 M
