ADAU7118

推荐新设计使用

8 通道 PDM 至 I2S/TDM 转换器

数据手册 (Rev. A) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 8通道数字麦克风PDM音频输入
  • PDM至PCM音频数据的16、32或64倍抽取速率
  • 24位分辨率，可支持高声压级(SPL)麦克风
  • 126 dB A加权SNR
  • 输出采样速率：4 kHz至192 kHz
  • 位时钟速率：64、128、192、256、384或512倍输出采样速率
  • 双路输出PDM时钟
  • 自动PDM时钟产生
  • 移除BCLK时自动关断
  • 可选控制I2C或硬件工作模式
  • 8通道DVDD工作电流：1.2 mA（48 kHz频率采样速率和1.8 V电源电压时）
  • 从机I2S或TDM输出接口
  • 最多支持TDM-16
  • 可配置TDM时隙路由和尺寸
  • I/O电源电压范围：1.70 V至3.63 V
  • DVDD电源电压范围：1.10 V至1.98 V
  • DVDD关断电流：<5 μA（典型值）
  • 16引脚、3 mm × 3 mm、0.50 mm间距LFCSP封装
  • 上电复位
ADAU7118
8 通道 PDM 至 I2S/TDM 转换器

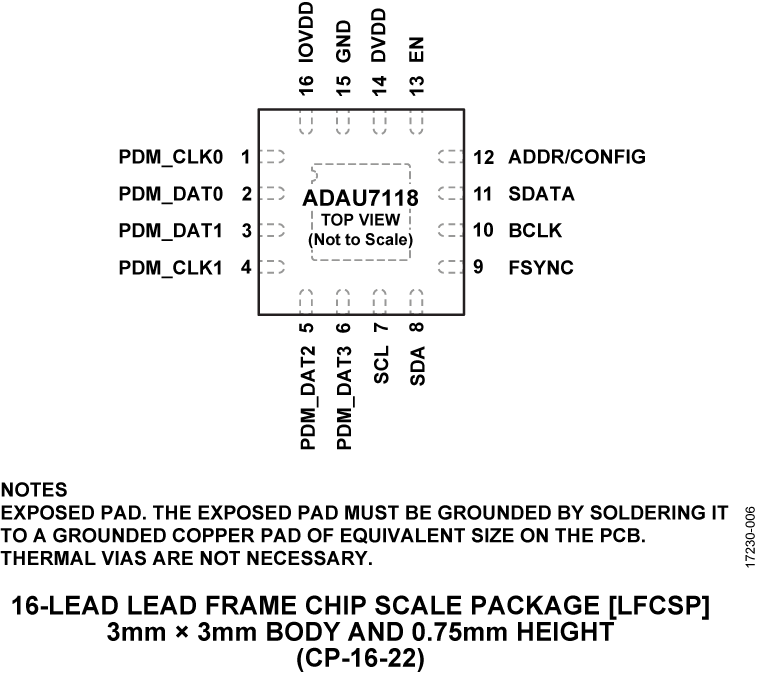

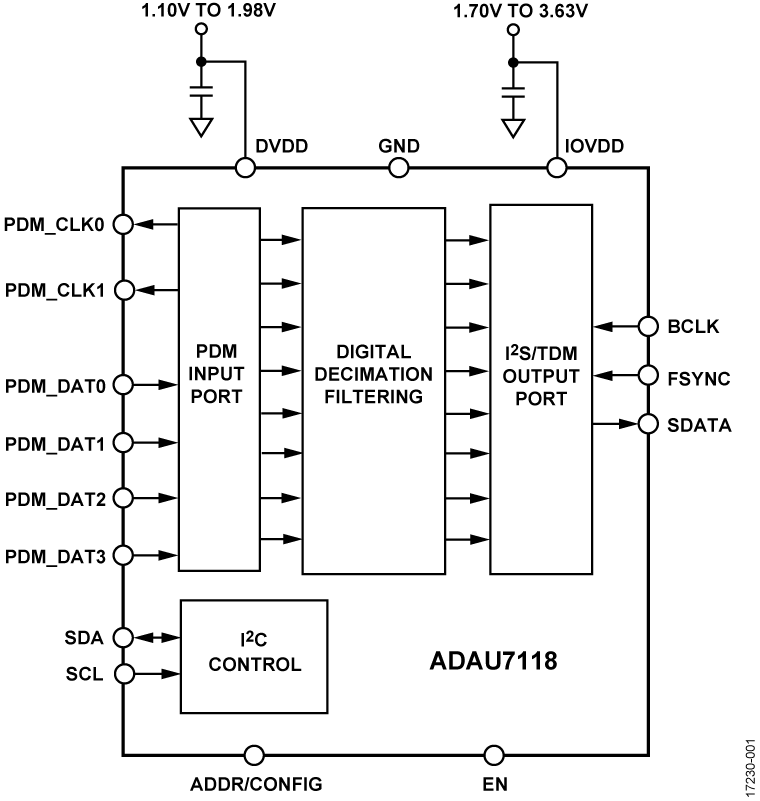

ADAU7118 Functional Block Diagram ADAU7118 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

软件资源

器件驱动器 1

评估套件

eval board
schematic 1
EVAL-ADAU7118

ADAU7118 评估板

立即购买 更多内容

产品详情

ADAU7118 转换器可从 MEMS（微机电系统）麦克风接收脉冲密度调制信号，并将其转换为 I2S（IC 间串行总线）信号或时域多路复用 (TDM) 串行通信总线信号。EVAL-ADAU7118Z 可设置为在硬件模式下工作，或配置为通过 I2C 通信接口对 ADAU7118 进行控制。可通过间距为 0.1 英寸的接头引脚访问 I2S 串行接口。这些接头上提供脉冲密度调制 (PDM) 数据和时钟接口。该评估板可以连接到外部 5 V 直流电源并接地，也可以由 USB 接口供电。板载稳压器可提供 3.3 V、1.8 V 和 1.2 V 电源。该评估板可配置为对板载稳压器进行旁路，从而完全由外部电源供电。ADAU7118 的电流测量由提供的接头引脚执行。

可通过 I2C 接口控制 ADAU7118。小型外部接口板 EVAL-ADUSB2EBZ (USBi) 连接到 PC USB 端口，并通过带状电缆提供对评估板的 I2C 访问。从用户提供的 I2C 主控制器对评估板进行控制时，不需要 USBi。EVAL-ADUS2EBZ 随 EVAL-ADAU7118Z 评估板一起提供，无需单独购买。

Automated Register Window Builder 图形用户界面 (GUI) 可以简化在 Windows® PC 环境中对器件进行编程的过程。此外，还可以使用 SigmaStudio GUI 来控制 ADAU7118。该评估板用于 ADAU7118 的功能演示以及性能测试。
EVAL-ADAU7118
ADAU7118 评估板

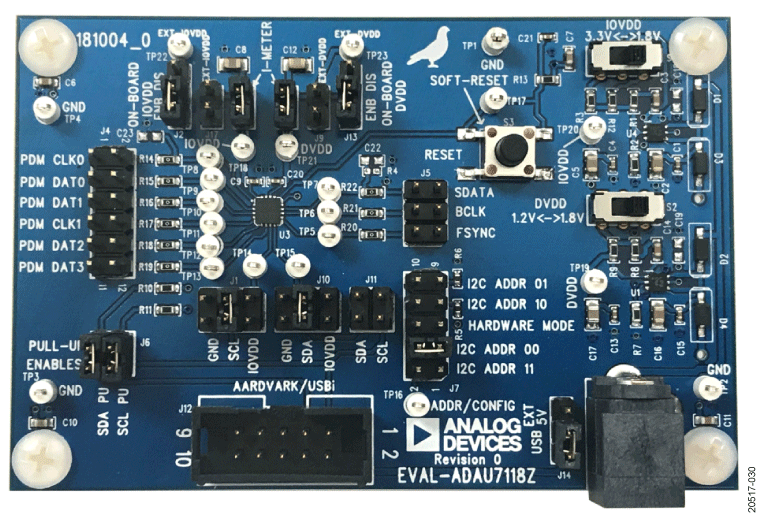

EVAL-ADAU7118Z Image
