ADAU1797

过期

集成 HiFi 3z 和 FastDSP 核心的高性能音频编解码器

数据手册 (Rev. 0) 产品选型表

Viewing:

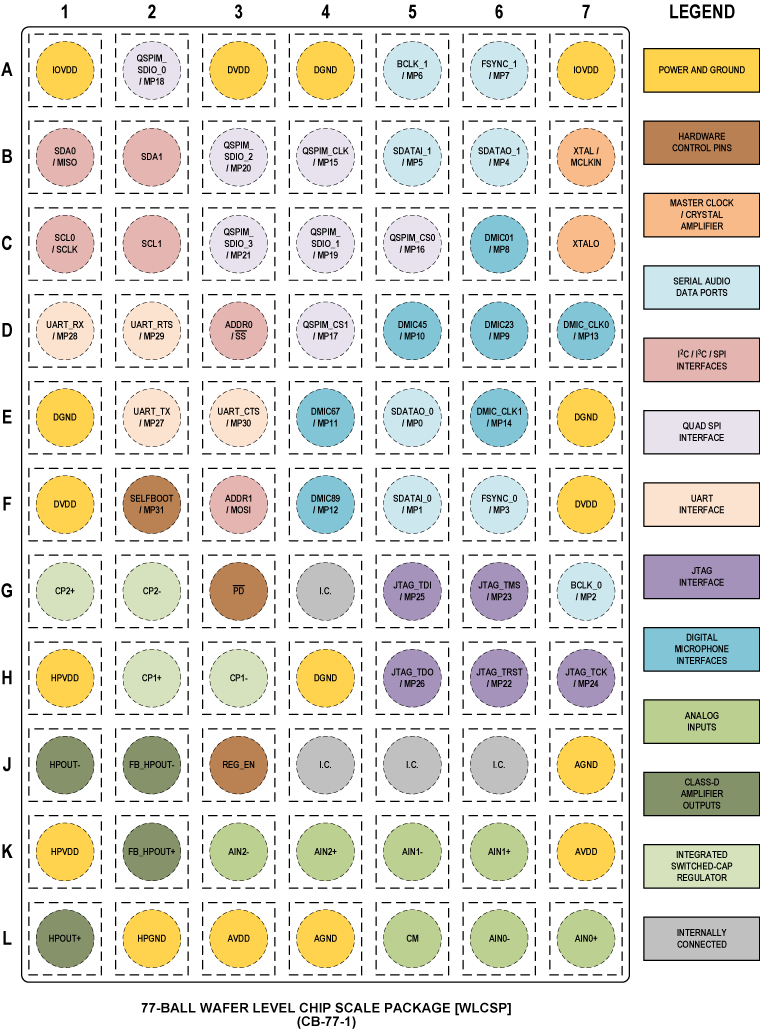

产品详情

FastDSP™ 音频处理器
- 在高达 768 kHz 的采样率下具有低延迟
- 支持最多 128 条指令
Tensilica® 带有 TIE 加速器的 HiFi 3z DSP
- 四路 MAC/周期和 1024 kB 总存储器
- 两路单指令多数据 IEEE 浮点乘法器
- 支持 50 MHz 和 200 MHz 模式
5μs 群延迟（模拟输入至放大器输出）
- 768 kHz 采样率（FastDSP 旁路模式）
三个低功耗 24 位 ADC 记录通道
- 104dB SNR、-91dB THD+N、0.6mW（PGA 开启）
- 灵活的差分或单端输入
10 个数字 DMIC 麦克风输入通道
- 两个时钟输出（384kHz 至 6.144MHz）
单声道低功耗 24 位 DAC 播放通道
- 113dB 信噪比、-93dB 总谐波失真+噪声、1.4mW PQ
- 高效率、低噪声的D 类放大器

两个高性能 PDM 输出通道
- 支持 3.072MHz 或 6.144MHz 时钟频率
两个 32 位 I2S/TDM 串行音频数据端口
- 同步时钟频率从 8kHz 到 768kHz
- 两个全双工，4 通道 ASRCs
支持低功耗、单电源模式（1.8V）
- 集成 LDO 或开关电容调节器
- 数字 I/O 支持 1.2V 或 1.8V 逻辑电平
数字控制和通讯接口
- I²C/SPI 控制和 I3C 组合接口
- 掌握 QSPI、UART 和 JTAG 接口
- 支持从 QSPI Flash/EEPROM 自启动
用于 GPIO/IRQ 支持的多用途 I/O 引脚

此产品有一个更新版本

集成 HiFi 3z 和 FastDSP 核心的高性能音频编解码器

参考资料

数据手册 1

ADAU1797: High-Performance Audio Codec with Integrated HiFi 3z and FastDSP Cores Data Sheet (Rev.0) 01/11/2024

用户手册 1

UG2160: Evaluating the ADAU1797 High-Performance Audio Codec with Integrated HiFi 3z and FastDSP Cores (Rev.A) 01/11/2024

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
ADAU1860 ADAU1860‑1	推荐用于新设计	三个ADC、一个DAC、具有音频DSP的低功耗编解码器
ADAU1787	推荐用于新设计	具有音频 DSP 的四 ADC 二 DAC 低功耗编解码器

评估套件

评估具有集成 HiFi 3z 和 FastDSP 核心的 ADAU1797 高性能音频编解码器

立即购买更多内容

产品详情

本用户指南介绍了 EVAL-ADAU1797Z 评估板的设计和设置。

此评估板可完全访问 ADAU1797 上的所有模拟和数字输入/输出。EVAL-ADAU1797Z 可由单个 3.8V 至 5V 电源供电。一旦主电源接通，板载调节器就会提供 ADAU1797 和其他设备所需的电压。印刷电路板 (PCB) 采用 8 层设计，内层上有接地平面和电源平面。EVAL-ADAU1797Z 包含用于连接外部麦克风和扬声器的连接器。主时钟可以由外部提供，也可以由板载 24.576MHz 无源晶体或板载 24.576MHz 振荡器提供。
