ADAU1788

推荐新设计使用

具有音频 DSP 的双 ADC 单 DAC 低功耗编解码器

数据手册 (Rev. 0) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 可编程的 FastDSP 音频处理器
    • 高达 768 kHz 的采样率
    • 双二阶滤波器、限制器、音量控制、混频
  • 28 位 SigmaDSP 音频处理内核
    • 可使用 SigmaStudio 进行可视化编程
    • 高达 50 MIPS 性能
  • 低延迟 24 位 ADC 和 DAC
    • 96 dB SNR（信号通过具有 A 加权滤波器的 PGA 和 ADC）
    • 105 dB 综合 SNR（信号通过具有 A 加权滤波器的 DAC 和耳机）
  • 串行端口 fSYNC 频率范围为 8 kHz 至 768 kHz
  • 模拟输入至模拟输出的群延时为 5 μs (fS = 768 kHz)
  • 2 个单端模拟输入，可配置为麦克风或线路输入
  • 4 个数字麦克风输入
  • 1 个模拟差分音频输出，可配置为线路输出或麦克风驱动器
  • 支持 30 kHz 至 27 MHz 范围内任何输入时钟频率的 PLL
  • 全双工，4 通道 ASRCs
  • 16 通道串行音频端口，支持 I2S、左对齐或高达 TDM16
  • 8 个内插器和 8 个抽取器，具有灵活路由
  • 电源
    • 模拟 AVDD 为 1.8 V（典型值）
    • 数字 I/O IOVDD 为 1.1 V 至 1.98 V
    • 数字 DVDD 为 0.9 V（典型值）
  • 低功耗（典型功耗为 8.030 mW）
  • I2C 和 SPI 控制接口
  • 灵活 GPIO
  • 42 球 0.35 mm 间距 2.695 mm × 2.320 mm WLCSP
ADAU1788
具有音频 DSP 的双 ADC 单 DAC 低功耗编解码器
ADAU1788 Functional Block Diagram ADAU1788 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-ADAU1787Z

ADAU1787 评估板

立即购买 更多内容

产品详情

本用户指南介绍了 EVAL-ADAU1787Z 评估板的设计和设置。

此评估板可用于访问 ADAU1787 上的所有模拟和数字输入/输出。ADAU1787 内核通过 ADI 公司的 SigmaStudio® 软件进行控制，该软件通过 USB 连接到 EVAL-ADAU1787Z。EVAL-ADAU1787Z 可由 USB 总线供电，也可由单个 3.8 V 至 5 V 电源供电。所有这些电源都调节到 EVAL-ADAU1787Z 所需的电压。印刷电路板 (PCB) 采用 6 层设计，内层上有接地平面和电源平面。EVAL-ADAU1787Z 包含用于连接外部麦克风和扬声器的连接器。主时钟可在外部提供，也可由板载 24.576 MHz 无源晶体提供。

多功能引脚名称只能供其相关功能引用，例如，本用户指南中通篇引用 MPx。
EVAL-ADAU1787Z
ADAU1787 评估板

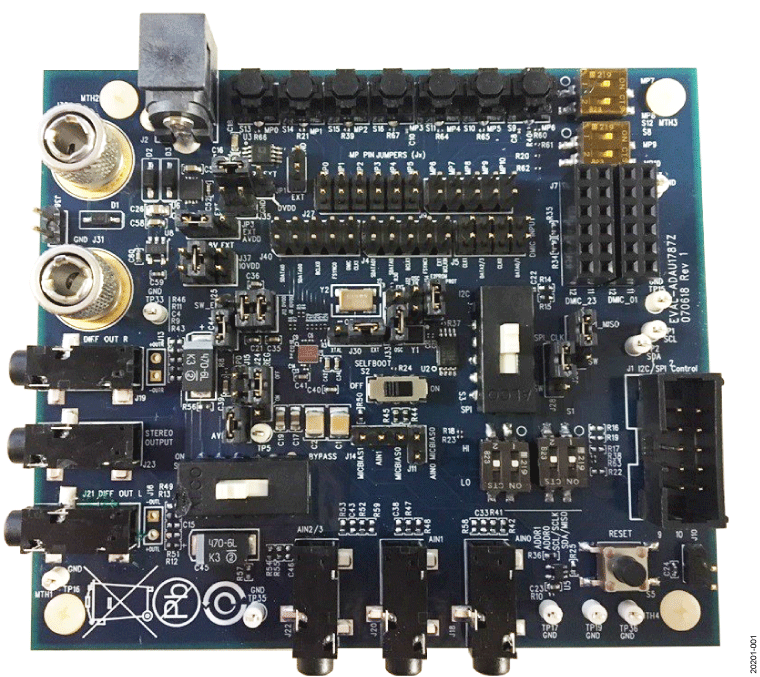

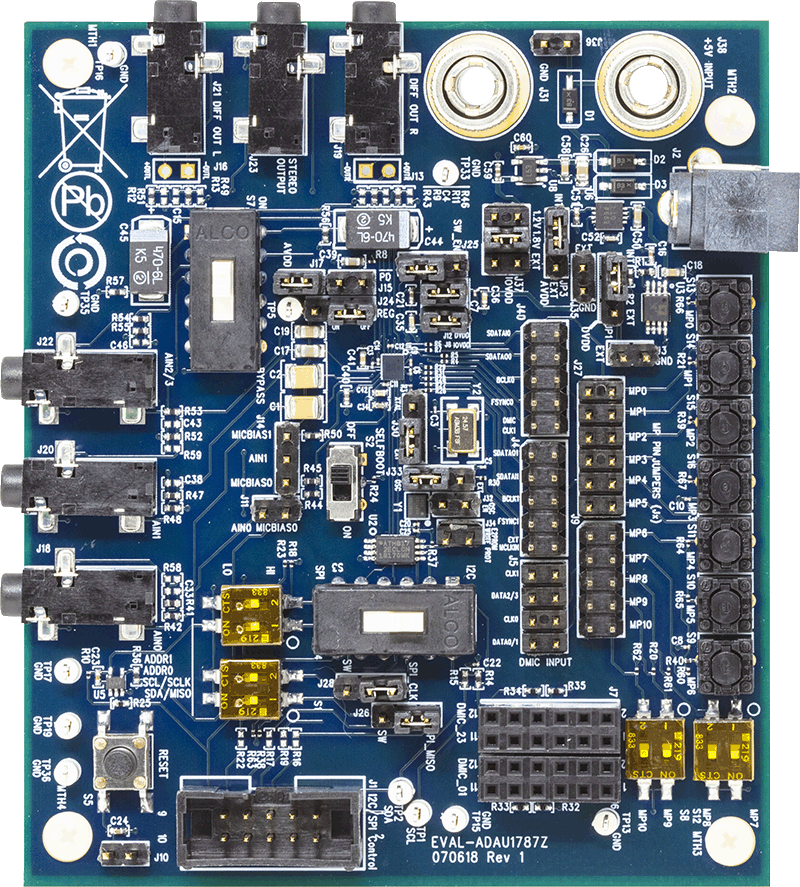

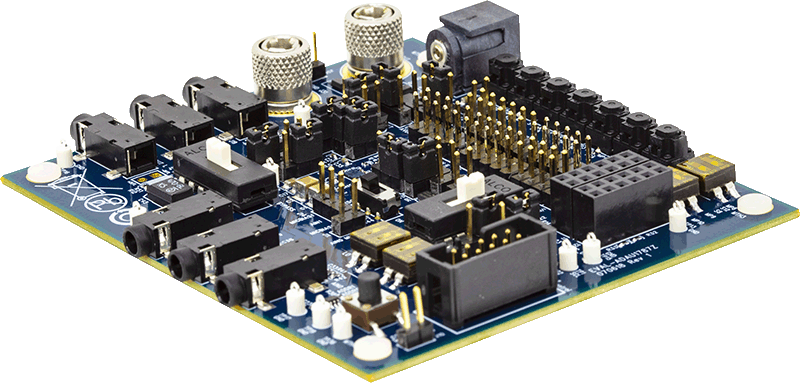

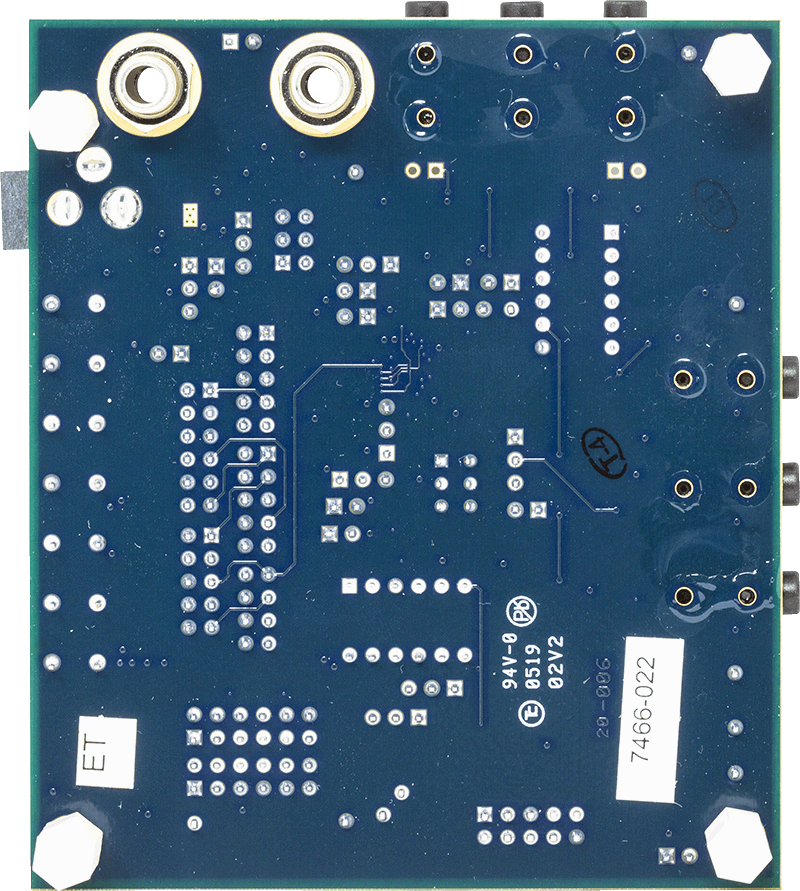

EVAL-ADAU1787Z Image ADAU1787 Evaluation Board ADPA7002AEHZ Evaluation Board ADAU1787 Evaluation Board
