AD7741
量产新型低成本、单电源、单通道同步VFC
- 产品模型
- 4
Viewing:
产品详情
- AD7741：单端输入通道
- AD7742：2个差分或3个伪差分输入通道
- 积分非线性：0.012%（fOUT(Max) = 2.75 MHz (AD7742)和 fOUT(Max) = 1.35 MHz (AD7741)时）
- +5 V单电源供电
- 缓冲式输入
- 可编程增益模拟前端
- +2.5 V片内基准电压源
- 内部、外部基准电压源选择
- 节电模式：35 µA（最大值）
- 只需极少的外部元件
- 8引脚和16引脚DIP/SOIC封装

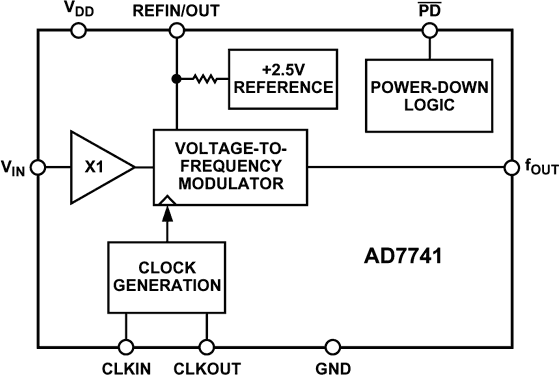

AD7741/AD7742是新一代同步电压频率转换器(VFC)。AD7741为单通道版本，采用8引脚SOIC/DIP封装；AD7742是多通道版本，采用16引脚SOIC/DIP封装。无需用户调整便可实现额定性能。
AD7741具有一路缓冲输入，而AD7742则有四路缓冲输入，可以配置为两路完全差分输入或三路伪差分输入。两款器件均内置+2.5 V片内带隙基准电压源，用户可以选择使用此内部基准电压源或外部基准电压源。
AD7741具有0 V至REFIN的单端电压输入范围。AD7742具有–VREF至+VREF的差分电压输入范围。两个器件均采用+5 V单电源供电，典型功耗为6 mA，还具有省电特性，可将功耗降至35 μA以下。
应用
- 低成本模数转换
- 信号隔离
- AD7742已停产
参考资料
数据手册 1
应用笔记 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD7741BNZ | 8-Lead PDIP | ||
| AD7741BRZ | 8-Lead SOIC | ||
| AD7741BRZ-REEL7 | 8-Lead SOIC | ||
| AD7741YRZ | 8-Lead SOIC |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
2月 17, 2014 - 13_0265 Qualification of ASE Chungli, as an Alternate Assembly Site for Select 8L and 14L SOICN Packages |
||
| AD7741BNZ | 量产 | |
|
2月 8, 2010 - 04_0080 Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland. |
||
| AD7741BNZ | 量产 | |
| AD7741BRZ | 量产 | |
| AD7741BRZ-REEL7 | 量产 | |
| AD7741YRZ | 量产 | |
|
8月 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad |
||
| AD7741BNZ | 量产 | |
|
11月 13, 2013 - 13_0265 Qualification of ASE Chungli, as an Alternate Assembly Site for Select 8L and 14L SOICN Packages |
||
| AD7741BRZ | 量产 | |
| AD7741BRZ-REEL7 | 量产 | |
| AD7741YRZ | 量产 | |
这是最新版本的数据手册
评估套件
AD7741 评估套件
