MAX4674
量产3V/5V、4Ω、宽带四路2:1模拟多路复用器
- 产品模型
- 8
Viewing:
产品详情
- 保证导通电阻
- 4Ω（最大值，+5V电源）
- 6Ω（最大值，+3V电源）
- 保证通道间匹配
- 0.4Ω（最大值）
- 信号范围内保证平坦度
- 0.8Ω（最大值）
- 1.8V电源
- 整个温度范围内RON = 100Ω（典型值）
- tON = 51ns（典型值）
- tOFF = 13ns（典型值）
- 保证较低漏电流
- 0.5nA（最大值，+25°C）
- 单电源供电：+1.8V至+5.5V
- 轨到轨信号处理
- TTL/CMOS逻辑兼容
- 串扰：-114dB (1MHz)
- 关断隔离：-67dB (1MHz)
- 4mm x 4mm QFN封装

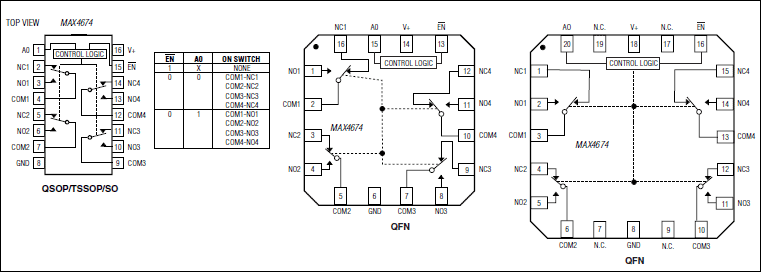

MAX4674是一款低压CMOS模拟开关，包含四个2:1多路复用器/解复用器。采用+5V单电源供电时，最大导通电阻(RON)低至4Ω，通道间RON匹配最大值为0.4Ω，整个信号范围内RON平坦度为0.8Ω。+25°C时最大关断漏电流仅0.5nA。
MAX4674的快速导通(tON)和关断(tOFF)时间分别为18ns和6ns，采用QFN、QSOP、TSSOP和SO封装。
该低压多路复用器采用+1.8V至+5.5V单电源供电。所有数字输入的逻辑阈值为+0.8V和+2.4V，确保采用+5V电源时TTL/CMOS逻辑兼容。
应用
- 10/100 Base-T
- ATM交换
- 音频/视频信号切换
- 通信系统
- 低电压数据采集
- 继电器替代品
参考资料
数据手册 2
可靠性数据 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4674EEE+ | 16-QSOP-150_MIL | ||
| MAX4674EEE+T | 16-QSOP-150_MIL | ||
| MAX4674ESE+ | 16-SOIC_N-150_MIL | ||
| MAX4674ESE+T | 16-SOIC_N-150_MIL | ||
| MAX4674ETE+ | 16-LFCSP-4X4X0.75 | ||
| MAX4674ETE+T | 16-LFCSP-4X4X0.75 | ||
| MAX4674EUE+ | 16-TSSOP_4.4-4.4_MM | ||
| MAX4674EUE+T | 16-TSSOP_4.4-4.4_MM |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 模拟开关与多路复用器 1 | ||
| MAX394 | 量产 | 低电压、四路、SPDT、CMOS模拟开关—取代MAX333A |
