MAX394
量产低电压、四路、SPDT、CMOS模拟开关—取代MAX333A
- 产品模型
- 9
产品详情
- 低导通电阻：< 17Ω（典型值）（最大值35Ω）
- 确保通道间导通电阻匹配：< 2Ω
- 在模拟信号范围内确保平坦导通电阻：Δ4Ω（最大值）
- 确保电荷注入< 10pC
- +85°C时确保关断通道漏电流<2.5nA
- 确保ESD> 2000V（方法3015.7）
- 单电源供电（+2.7V至+15V）
- 双极性电源供电（±2.7V至±8V）
- TTL/CMOS逻辑兼容性
- 轨到轨模拟信号处理能力
- 与MAX333、MAX333A引脚兼容
MAX394是一款精密、低压、四通道、单刀双掷(SPDT)模拟开关。四个独立开关采用±2.7V至±8V的双极电源或+2.7V至+15V的单电源供电。MAX394提供低导通电阻（小于35Ω），确保通道间匹配为2Ω，并在模拟信号范围内保持平坦（最大Δ4Ω）。它还提供先开后合式开关（典型值：10ns），关闭时间小于75ns，开启时间小于130ns。MAX394非常适合便携式操作，因为在所有输入都为高电平或低电平时静态电流小于1µA。
该单片四通道开关采用Maxim的低压硅栅工艺制造。改进的设计实现了超低的电荷注入(10pC)、低功耗(10µW)和大于2000V的静电放电(ESD)。
逻辑输入与TTL和CMOS兼容，电源电压高达+8V时确保在+0.8V至+2.4V范围内工作。当电源超过+8V时，典型输入为+0.8V至+4V。逻辑输入和开关模拟信号可以在电源电压范围内的任何位置变化而不会损坏。

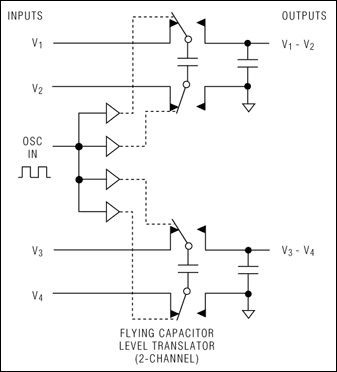

应用
- 音频信号路由
- 通信系统
- 平视显示器
- PBX、PABX
- 便携式仪器仪表
- 机顶盒
- 测试设备
参考资料
数据手册 2
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX394CWP+ | Small-Outline IC, Wide (0.3in) | ||
| MAX394CWP+T | Small-Outline IC, Wide (0.3in) | ||
| MAX394EAP+ | 20-SSOP-5.3_MM | ||
| MAX394EAP+T | 20-SSOP-5.3_MM | ||
| MAX394EPP+ | 20-PDIP-300_MIL | ||
| MAX394EUP+ | Thin Shrink Small-Outline Package | ||
| MAX394EUP+T | Thin Shrink Small-Outline Package | ||
| MAX394EWP+ | Small-Outline IC, Wide (0.3in) | ||
| MAX394EWP+T | Small-Outline IC, Wide (0.3in) |
这是最新版本的数据手册
