ADGS1414D
推荐新设计使用SPI, 1.5 Ω RON, ±15 V/±5 V/+12 V, 高密度八路单刀单掷开关
- 产品模型
- 2
产品详情
- SPI 提供错误检测功能
- 包括 CRC、无效的读写地址和 SCLK 计数错误检测
- 支持突发模式和菊链模式
- 兼容行业标准 SPI 模式 0 和模式 3 接口
- 集成无源元件
- 数字信号和电源路由
- 享受保证的先开后合式开关操作,允许使用开关的外部接线,可提供多路复用器配置
- 25°C (±15 V 双电源) 时,导通电阻为 1.5 Ω (典型值)
- 25°C (±15 V 双电源) 时,导通电阻平坦度为 0.3 Ω(典型值)
- 25°C (±15 V 双电源) 时,导通电阻通道间匹配为 0.1 Ω (典型值)
- 模拟信号范围为 VSS 到 VDD
- 全定工作电压为 ±15V、±5V 和 +12V
- 与 2.7 V ≤ VL ≤ 3.3 V 的 1.8 V 逻辑兼容性(不包括对 1.8 V 套件的 SPI 回读)
- 4 mm × 5 mm、30 端子 LGA
ADGS1414D 包含八个独立的单刀单掷开关。这些开关由一个串行外设接口 (SPI) 控制。SPI 具备可靠的错误检测功能,例如循环冗余校验码 (CRC) 错误检测、无效读/写地址检测以及 (SCLK) 计数错误检测。通过菊链模式可将多个 ADGS1414D 套件连接在一起。菊链模式可用最少数量的数字走线实现多套件配置。通过 ADGS1414D 的数字信号和电源路由可进一步提高通道密度。集成的无源组件消除了对外部无源组件的需求。功能框图图1. ADGS1414D 适用于高密度开关应用,例如大型开关矩阵和扇出应用。在接通时,各个开关在两个方向上具有同等的传导性能,并且其输入信号范围可扩展至电源电压的水平。在断开状态下,达到电源电压水平的信号电平将被阻止。多功能引脚名称只能供其相关功能引用。
产品应用
- 自动测试设备
- 数据采集系统
- 采样保持系统
- 音频和视频信号路由
- 通信系统
- 继电器替代方案
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADGS1414DBCCZ | 30-lead LGA (4 mm x 5 mm x 1.63mm) | ||
ADGS1414DBCCZ-RL7 | 30-lead LGA (4 mm x 5 mm x 1.63mm) |
这是最新版本的数据手册
软件资源
Evaluation Software 0
硬件生态系统
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号:
- ADGS1414D
IBIS 模型 1
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

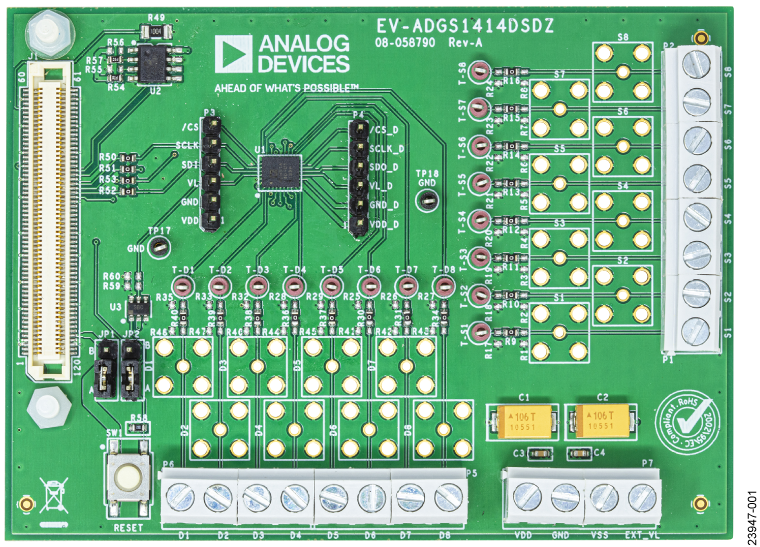

评估套件
