MAX14906PMB
MAX14906评估套件
顶部
概览
优势和特点
- 轻松评估MAX14906
- 可配置为1/3型数字输入或2型数字输入，或者高端或推挽数字输出
- SafeDemag™ 技术用于在数字输出模式下安全关断不受限制的电感
- 准确的内部限流器用于1/3型或2型数字输入
- 支持每通道高达1.2A的负载电流
- 可与USB2PMB2#或USB2GPIO#适配器和Munich GUI软件配合使用
- 装配完成且经过测试
- 经过验证的PCB布局
- 符合RoHS标准
产品详情
MAX14906外设模块提供用于评估MAX14906四通道可配置工业数字输入/输出(DIO)器件的硬件。详细的IC操作信息请参考MAX14906 IC数据手册。该模块利用MAX14906中的特性，允许将DOI_配置为高端或推挽数字输出，或者1/3型或2型数字输入。板上的外部pMOS允许DOI_高于24V现场电源，以完全兼容IEC 61131-2数字输入。
注：该模块提供了MAX14906的一部分功能。如需更大的灵活性，请参考MAX14906评估套件。
MAX14906PMB#具有用于SPI通信的12引脚Pmod™兼容连接器。该外设模块有多种使用方式；ADI公司出售低成本USB2PMB2#和USB2GPIO#适配器板，以使用Munich GUI软件通过USB电缆进行SPI通信。其不包含在此板中，但可从ADI公司或其经销商处获得。或者，可以使用任何带有用于SPI通信的12引脚Pmod兼容连接器的微控制器或FPGA。

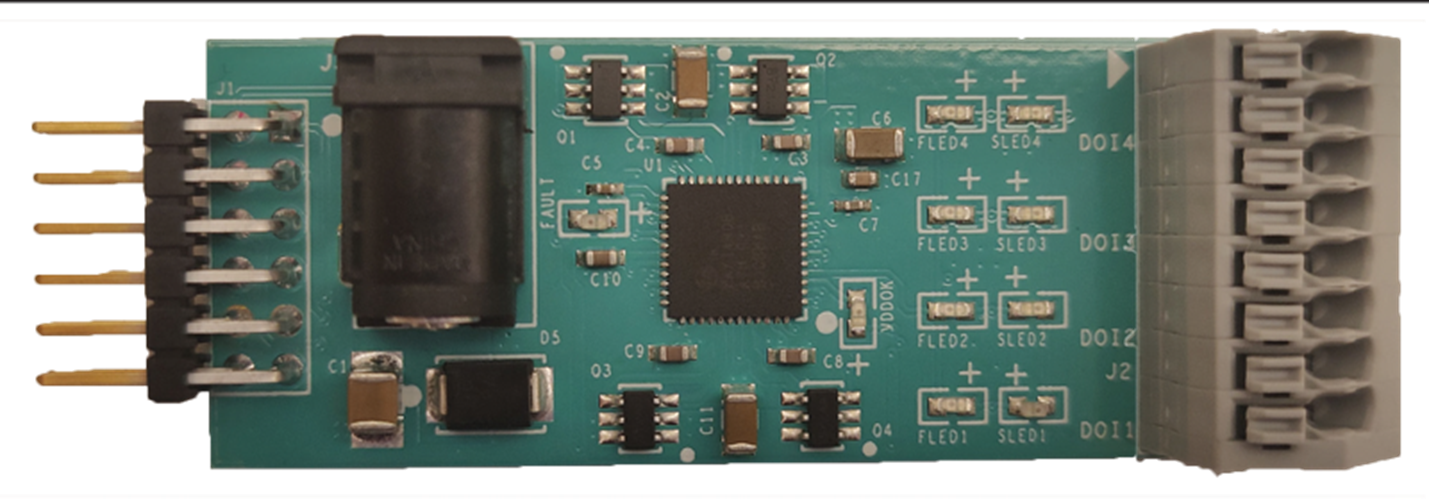

PCB尺寸仅为62mm x 22.6mm，宽度取决于DOI端子板J2的尺寸。图1所示为MAX14906PMB#电路板照片。
应用
- 可配置型数字输入/输出
- 分布式控制系统(DCS)
- 工业数字输出和输入模块
- 电机控制
- PLC系统
文档
-
MAX14906PMB: Evaluation Kit for the MAX14906 Data Sheet (Rev. 0)2022/2/3PDF3M
