エッジ・デバイス向けのエクステンデッド・リアリティ（XR）ソリューション

ADSD3030は、CMOS、3D ToF（Time of Flight）ベースの3D深度および2D可視光イメージャで、3Dセンサー・システムへの統合が可能です。読出しのために必要な機能ブロックであるA/Dコンバータ（ADC）、アンプ、ピクセル・バイアス回路、センサー制御ロジックなどがチップに内蔵されているため、コスト効率良く簡単にシステムに実装できます。

ADSD3030は、ホスト・システムへの電気的なインターフェースとしてモバイル・インダストリ・プロセッサ・インターフェース（MIPI）、カメラ・シリアル・インターフェース2（CSI-2）を使用します。サブシステムを動作させるには、イメージャ用のレンズと光学バンドパス・フィルタ、および赤外光源と関連ドライバが必要です。

アプリケーション

• スマートフォン
• 拡張現実（AR）および仮想現実（VR）
• マシン・ビジョン・システム（物流および在庫管理）
• ロボット（民生用および産業用）

ADSD3100は、CMOS 3D Time of Flight（ToF）ベースの3D深度および2D可視光イメージャで、3Dセンサー・システムに統合するために使用できます。読出しに必要な機能ブロックには、A/Dコンバータ（ADC）、ピクセル・バイアス回路、センサー制御ロジックが含まれており、チップに内蔵されているため低コストで簡単にシステムに組み込むことができます。

ADSD3100は、モバイル業界のプロセッサ・インターフェース（MIPI）によるカメラ・シリアル・インターフェース2（CSI-2）インターフェースを通じて、ホスト・システムに電気的にインターフェースします。サブシステムを完全に機能させるには、イメージャ用のレンズおよび光学バンドパス・フィルタと、赤外線光源およびその関連ドライバが必要です。

アプリケーション

• スマートフォン
• 拡張現実（AR）／仮想現実（VR）
• マシン・ビジョン・システム（物流および在庫）
• ロボティクス（民生および産業）

ADSD3500は、アナログ・デバイスのADTF3175やADSD3030などのToF製品向けのToF型の深度イメージ・シグナル・プロセッサ（ISP）です。深度ISPは、ToF型イメージャからの生のフェーズ・フレームを処理し、最終的なラジアル深度、アクティブ輝度（AB）、および信頼フレームを生成します。ADSD3500は、解像度640×512の深度、アクティブ輝度、および信頼データの完全な計算と、解像度1024×1024の部分深度計算（フェーズ前のアンラップ処理）をサポートしています。データおよび処理フローは、内蔵のArm^® Cortex^®-M33を用いて制御されます。計算は専用のハードウェアとメモリを使用して実行されるため、低消費電力のToF型深度ISPソリューションが実現されます。ADSD3500は、イメージ・センサー・モジュールの起動、キャリブレーション・データのロード、およびフレームのトリガも制御します。

イメージ・データ・レシーバー（Rx）およびトランスミッタ（Tx）のポートは、標準のMIPI（Mobile Industry Processor Interface）のカメラ・シリアル・リンク2（CSI-2）インターフェースを使用します。プロセッサのプログラミングおよび動作は、4線通信のQSPI、I²C、およびI³Cシリアル・インターフェースを介して制御します。

ADSD3500は、3.47mm × 3.47mmのWLCSPで提供され、動作温度範囲の仕様は−25°C～+85°Cです。

アプリケーション

• 拡張現実（AR）システム
• ロボティクス
• ビル・オートメーション
• マシン・ビジョン・システム

ADTF3175は、高分解能な3D深度センシング・システムやビジョン・システムに適したフル機能Time of Flight（ToF）モジュールです。1メガ・ピクセルのCMOS間接Time of Flight（iToF）イメージャであるADSD3100をベースとするADTF3175には、イメージャ用のレンズおよび光学的なバンドパス・フィルタ、そして光学系、レーザー・ダイオード、レーザー・ダイオード・ドライバ、フォトディテクタが組み込まれた赤外照射光源、フラッシュ・メモリ、内部で使用される電源電圧を生成する電源レギュレータなどが統合されています。このモジュールは複数の範囲や分解能モードに対して完全に較正されています。深度センシング・システムを完成させるには、ADTF3175からの未加工イメージ・データをホスト・システム・プロセッサまたは深度ISPを使用して外部で処理します。

ADTF3175のイメージ・データ出力は、4レーンのモバイル業界プロセッサ・インターフェース（MIPI）によるカメラ・シリアル・インターフェース2（CSI-2）Txインターフェースを通じて、ホスト・システムと電気的にインターフェースされます。モジュールのプログラミングと操作は、4線式SPIおよびI²Cシリアル・インターフェースで制御します。

ADTF3175のモジュール・サイズは42mm × 31mm × 15.1mmで、−20°C～65°Cの温度範囲で仕様が規定されています。

アプリケーション

• マシン・ビジョン・システム
• ロボティクス
• ビルディング・オートメーション
• 拡張現実（AR）システム

MAX30208は1.7V～3.6Vの電源電圧で動作する、低電力、高精度デジタル温度センサーで、精度は±0.1℃ (+30℃～+50℃)および±0.15℃ (0℃～+70℃)です。MAX30208は16ビット(0.005℃)の分解能を備えています。

このデバイスは、標準I²Cシリアルインタフェースを使用してホストコントローラと通信します。2つのGPIO端子が利用可能です。GPIO1は温度変換をトリガするように設定可能で、GPIO0は選択可能なステータスビット用の割込みを生成するように設定可能です。

MAX30208は温度データ用の32ワードのFIFOを内蔵し、またハイおよびロースレッショルドデジタル温度アラームも内蔵しています。このデバイスは10ピンThin LGAパッケージ(2mm × 2mm × 0.75mm)で提供されます。

アプリケーション

• モノのインターネット(IoT)センサー
• 医療用体温計
• ウェアラブル体温モニタ

MAX32664は、ウェアラブル用のエンベデッドファームウェアとワールドクラスのアルゴリズムを備えたセンサーハブファミリの一製品です。このデバイスは、アナログ・デバイセズの光センサーソリューションとの通信および生データまたは計算データの外部への提供を含む、お客様が希望するセンサー機能をシームレスに実現します。これは全体的なシステム消費電力を抑えながら実現されます。このデバイスファミリは、ファーストモードのスレーブI²Cインタフェースを介してマイクロコントローラホストに接続され、フィールドでのアップデートならびに生および処理済みセンサーデータへのアクセスが可能です。ファームウェアブートローダも提供されています。

MAX32664バージョンAはウェアラブルヘルス用高感度パルスオキシメーターおよび心拍数センサーのMAX30101/MAX30102に対応し、指ベースのアプリケーション用です。センサーとの通信用のマスターモードI²Cインタフェースが提供されます。

MAX32664バージョンBは MAX86140/MAX86141に対応し、手首ベースのアプリケーション用です。センサーとの通信用のマスターモードSPIインタフェースが提供されます。

MAX32664バージョンCは、手首ベースのアプリケーション用MAX86140/MAX86141、および耳ベースアプリケーション用MAXM86161に対応します。このデバイスはセンサーとの通信用にマスターモードSPIまたはI²Cインタフェースのいずれかを提供します。

MAX32664バージョンDはウェアラブルヘルス用高感度パルスオキシメーターおよび心拍数センサーのMAX30101/MAX30102に対応し、指ベースのアプリケーション用です。センサーとの通信用のマスターモードI²Cインタフェースが提供されます。バージョンDは推定血圧監視もサポートします。

MAX32664センサーハブのウェアラブルアルゴリズムは直接接続された加速度計をサポートします。また、ホストに接続された加速度計からX、Y、Zサンプルを出すことも可能です。このアーキテクチャは取得サンプルのモーションアーチファクトの堅牢な検出と補償を提供します。

小型形状(1.6mm × 1.6mmのWLPまたは3mm × 3mmのTQFN)によって、非常に小型のアプリケーション機器への内蔵が可能です。

参照：
MAX32664 FAQ

異なるバージョンについてはこちら ›

アプリケーション

• ウェアラブルフィットネス
• ヒアラブル
• ウェアラブル医療機器
• ポータブル医療機器
• モバイル機器

MAX86178は、ウェアラブルアプリケーション用の高集積、複数バイタルサイン監視デバイスで、完全な光電式容積脈波記録法(フォトプレチスモグラフィ、PPG)、心電図(ECG)、および生体電位(BioZ)アナログフロントエンド(AFE)を備えています。MAX86178はウェルネスおよび臨床アプリケーション用に高性能を提供し、低電力によって長いバッテリ寿命を実現します。

PPGデータ収集システムは、最大6つのLEDおよび4つのフォトダイオード入力に対応します。LEDは2つの高電流、8ビットLEDドライバから設定可能です。受信経路は2つの低ノイズ、高分解能読取りチャネルを備え、それぞれが個別の20ビットADCおよび業界トップクラスの環境光除去(ALC)回路を内蔵して、現在の市場で最高性能の集積型光データ収集システムを実現します。

ECGチャネルは、EMIフィルタ処理、内部リードバイアス、右脚駆動、および内蔵セルフテスト用の広範な較正電圧を備えています。また、ECGチャネルは高入力インピーダンス、低ノイズ、高CMRR、設定可能利得、アンチエイリアスローパスフィルタ、および高分解能ADCも備えています。これはIEC 60601-2-47携帯型ECGシステムの監視コンプライアンス要件を満たすように設計されています。

BioZ受信チャネルは、EMIフィルタ処理および広範な較正機能を備えています。また、BioZ受信チャネルは高入力インピーダンス、低ノイズ、設定可能利得、ローパス/ハイパスフィルタオプション、および高分解能ADCも備えています。入力刺激を生成するための複数のモード(平衡方形波ソース/シンク電流、正弦波電流、および正弦波と方形波の両方の電圧刺激)があります。広範囲の振幅および周波数の刺激が利用可能です。

MAX86178は、DCおよびACリードオフ検出、柔軟なタイミングシステム、およびPLLを備えています。3つのセンサーチャネルはすべて同期されます。MAX86178は49ピンウェハレベルパッケージ(WLP) (2.77mm × 2.57mm、7 × 7アレイ)で提供され、-40℃～+85℃の温度範囲にわたって動作します。

アプリケーション

• 携帯型心拍モニタ
• インピーダンス心電図/血行動態モニタ
• パルス到達時間(PAT)、パルス伝播時間(PTT)、パルス波速度(PWV)評価
• パルス酸素濃度測定機器
• 単一およびマルチ周波数バイオインピーダンス分析
• スマート衣料アプリケーション
• ウェアラブルバイタルサインモニタ

MAX17332は、シングル・セル・リチウムイオン／ポリマー・バッテリ用の35μA I_Qスタンドアロン・チャージャ、残量ゲージ、プロテクタ、バッテリ内部の自己放電検出ICです。このICは、電圧源が存在する場合、AccuCharge™チャージャ技術により、充電のN-FETを変調することで充電を制御します。充電電圧、電流、FET温度は、このICによって制御されます。不揮発性メモリでのフレキシブルな設定によってスタンドアロン充電がサポートされます。このICは、次のアプリケーションをサポートします。

• 低消費電力充電
  • 一般的な5V USBから直接1mA～500mAを供給
  • USB識別／調整が不要
• 高出力並列パック（1000mA超）
  • 並列パックを個別に充電可能
  • 並列バッテリのクロスチャージングを防止
  • アラートを使用して外部のDC-DCを調整
  • ドロップアウトと発熱を最小化
• 保護と充電制御：パック側またはホスト側

このICの理想的なダイオード回路は、CHG FETの電圧降下を抑えながら、システムのトランジェントやアダプタの取り外しに迅速に対応します。

このICは、クーロン・カウンタの短期的な精度と直線性に電圧ベースの残量ゲージの長期的な安定性を組み合わせたModelGauge™ m5 EZアルゴリズムを採用しており、業界をリードする精度を実現しています。このICは、セルの経年劣化、温度、放電率を自動的に補正しながら、様々な動作条件下でミリアンペア時（mAh）またはパーセンテージ（%）による正確な充電状態（SOC）を提供します。

このICは、バッテリの電圧、電流、温度、状態を監視し、過電圧／低電圧、過電流、短絡、高温/低温、過充電状態からバッテリを保護すると共に、外部のハイサイドN-FETを使用した内部自己放電保護機構を提供します。これにより、リチウムイオン／ポリマー・バッテリを確実に安全な条件下で動作させ、バッテリの寿命を延ばすことができます。

アプリケーション

• USB PPSと直接充電
• スマート・バッテリとハイブリッド・スーパーキャパシタ・バッテリ
• デュアル・スクリーン・スマートフォン、タブレット
• ヒアラブル、ウェアラブル、スマートウォッチ
• 医療機器、健康、フィットネス用のモニタ
• ハンドヘルド無線、コンピュータ、アクセサリ
• ホーム／ビルディング・オートメーション、センサー、カメラ
• 並列バッテリAR/VRシステム

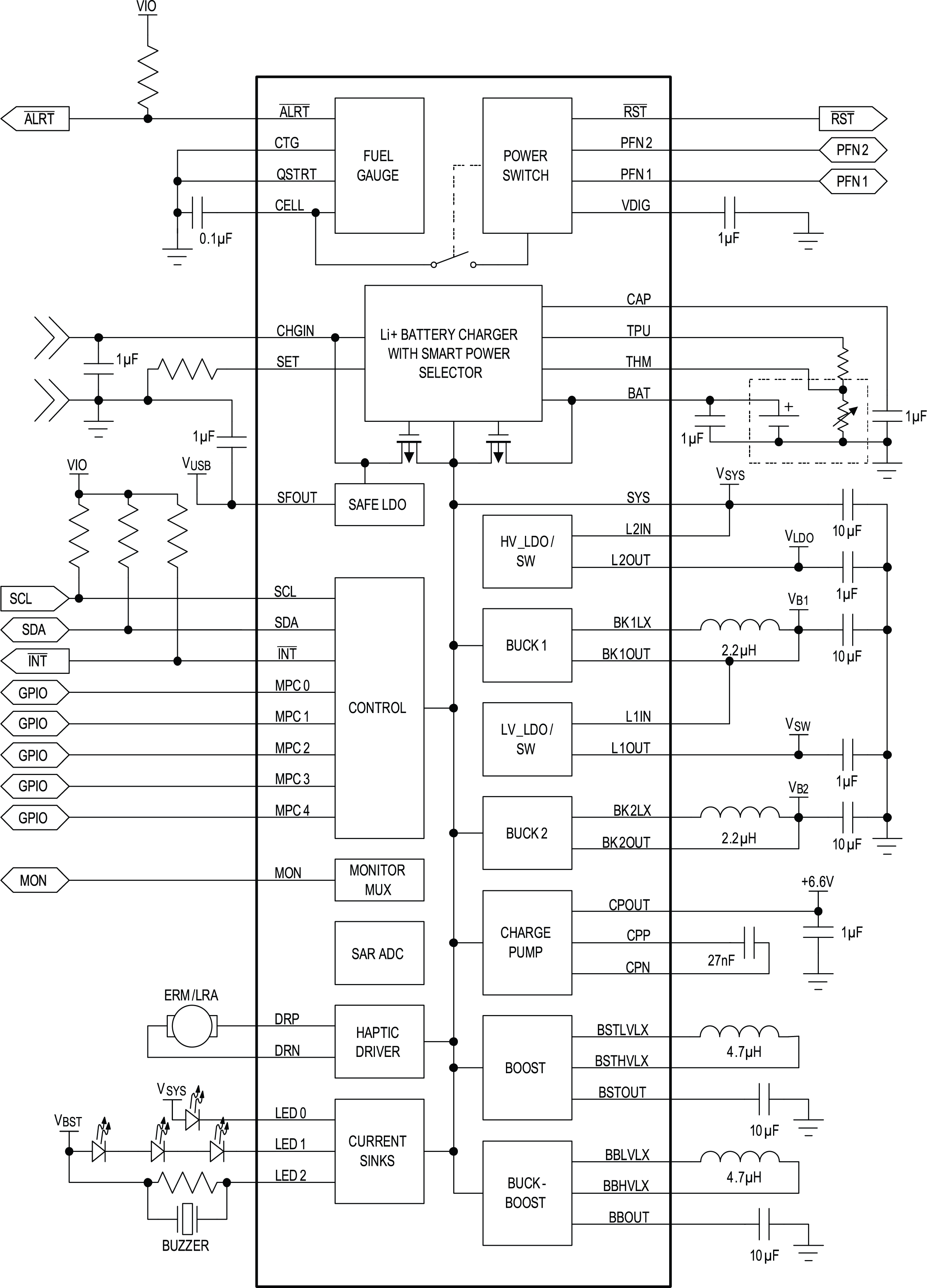

MAX20303は、超低電力ウェアラブルアプリケーション用に設計された高集積かつ設定可能なパワーマネージメントソリューションです。このデバイスはサイズと効率に対して最適化されており、バッテリ寿命の延長と全体的ソリューションサイズの縮小によってエンド製品の価値を高めます。複数のバック、ブースト、バックブースト、およびリニアレギュレータを含む電力に対して最適化された柔軟な電圧レギュレータ一式は、高レベルの集積を提供し完全に最適化された電源アーキテクチャの作成が可能です。各レギュレータの自己消費電流は1µA (typ)に特に適しており、常時オンのアプリケーションのバッテリ寿命を延長します。

MAX20303は、バッテリシール、チャージャ、パワーパス、および残量ゲージを備えた完全なバッテリマネージメントソリューションを内蔵しています。サーマルマネージメントと入力保護の両方がチャージャに組み込まれています。

また、このデバイスは特定の製品に必要なユーザー体験に応じてカスタマイズ可能な複数の入力を備えた、出荷時設定可能なボタンコントローラも内蔵しています。インジケータまたはバックライト機能用に3つのLED電流シンクが内蔵されており、自動共振トラッキングを備えたERM/LRAドライバは高度なハプティックフィードバックを提供することができます。

このデバイスはI²Cインタフェースを介して設定可能なため、内蔵ADCによる温度および電源電圧の読取りを含む、各種機能の設定およびデバイス状態の読取りが可能です。

このデバイスは56ピンウェハレベルパッケージ(WLP) (3.71mm x 4.21mm、0.5mmピッチ)で提供され、-40℃～+85℃の拡張温度範囲で動作します。

デザインソリューション：Take a Weight Off Your Chest with a Wrist-Worn ECG Monitor ›

デザインソリューション：Designing for Wearable Health and Fitness? Think Inside the Box ›

MAX-HEALTH-BAND心拍数およびアクティビティモニタのご紹介

アプリケーション

• IoT
• ウェアラブルデバイス

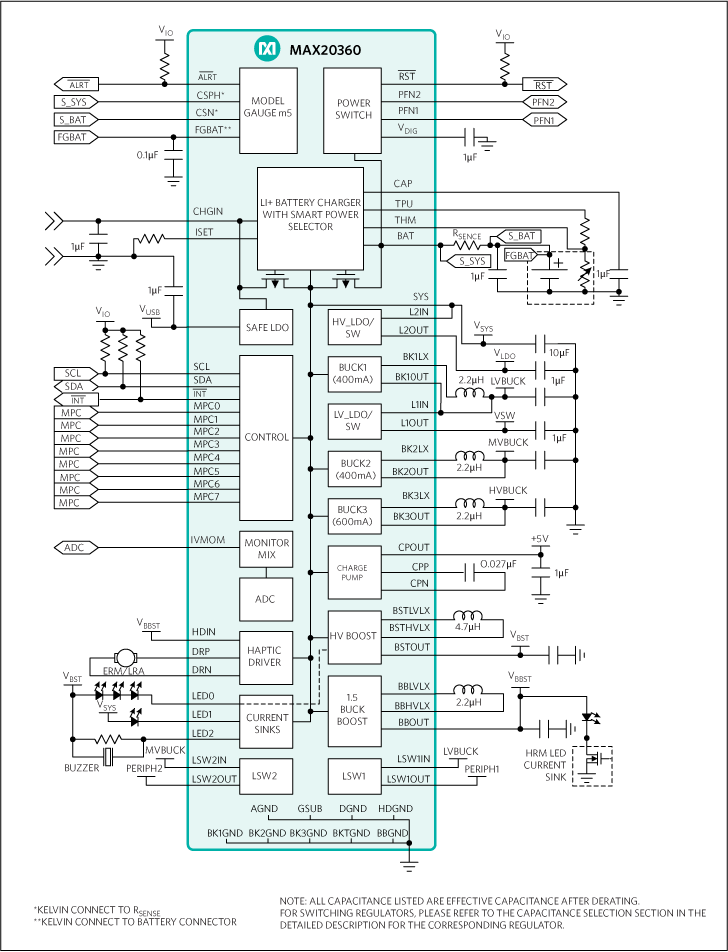

MAX20360は、超低電力ウェアラブルアプリケーション用に設計された高集積かつ設定可能なパワーマネージメントソリューションです。このデバイスはサイズと効率に対して最適化されており、バッテリ寿命の延長と全体的ソリューションサイズの縮小によってエンド製品の価値を高めます。複数のバック、ブースト、バックブーストコンバータ、およびリニアレギュレータを含む電力に対して最適化された柔軟な電圧レギュレータ一式は、高レベルの集積を提供し完全に最適化された電源アーキテクチャの作成が可能です。各レギュレータは超低自己消費電流で、常時オンアプリケーションでのバッテリ寿命の延長を目的としています。

アプリケーション

• ウェアラブル機器
• IoT

MAX77714は、システムオンチップ(SoC)アプリケーションプロセッサを使用するポータブル機器用の完全なパワーマネージメントIC (PMIC)です。

2つの2A (SD2/3)、1つの3A (SD1)、および1つの4A (SD0)ステップダウンレギュレータは2MHzでスイッチングするため、小型の磁気部品の使用が可能です。SD0およびSD1の出力電圧は10mVステップで0.26V～1.52Vに設定可能です。SD2の出力電圧は6.5mVステップで0.6V～2.194Vに設定可能です。SD3の出力電圧は12.5mVステップで0.6V～3.78Vに設定可能です。

9つのロードロップアウト(LDO)リニアレギュレータは、さまざまなシステムブロックに給電します。各LDOは設定可能なシャットダウン時のアクティブ放電回路を備えています。全LDOは2つのソフトスタートレートを備え、起動時の突入電流を制限します。

8つの設定可能なGPIOは、汎用入力(GPI)、汎用出力(GPO)、または追加機能用のオルタネートモードとして設定することができます。

リアルタイムクロック(RTC)と外部水晶発振器は、計時とアラームウェイクアップ機能を提供します。水晶発振器を使用したくないシステムの場合、内部シリコン発振器が利用可能です。さらに、システム監視用にウォッチドッグタイマが内蔵されています。

内蔵ON/OFFコントローラと、フレキシブルパワーシーケンサ(FPS)の組み合わせによって、アプリケーションプロセッサからの最小の介入でパワーアップ/ダウンのシーケンス設定に関して最大の柔軟性が提供されます。

70ピンウェハレベルパッケージ(WLP) (4.1mm × 3.25mm × 0.7mm、0.4mmピッチ)はスペースに制約のあるアプリケーションに最適です。

出荷時設定可能オプションによって、MAX77714を多数のアプリケーション用に調整することが可能です。設定可能オプションの詳細については、お問い合わせください(最小発注数が適用される場合があります)。

デザインソリューション：Power Your Computationally Intensive Application Processor with a Single PMIC ›

アプリケーション

• AR/VRヘッドセット
• 自動車用アフターマーケットアクセサリ
• デジタルカメラ
• ドローン
• 携帯型ゲーム機
• ホームオートメーションハブ
• スマートフォン/タブレットPC
• ストリーミング機器/セットトップボックス

モノラル3.2W D級アンプのMAX98304は、D級の効率でAB級のオーディオ性能を提供します。このデバイスは、単一の利得選択入力(GAIN)によって設定される5つの選択可能な利得設定(0dB、3dB、6dB、9dB、および12dB)を提供します。

アクティブ放射制限、エッジレート、およびオーバーシュート制御回路構成によって、EMIが大きく低減されます。フィルタレススペクトラム拡散変調方式によって、従来のD級デバイスに見られる出力のフィルタが不要です。これらの機能によって、アプリケーションの部品数が低減します。

このICの自己消費電流は3.7Vの場合0.95mA (5Vの場合1.2mA)であり、ポータブルアプリケーションのバッテリ寿命を延長します。

このICは、0.3mmピッチの9ピンWLP (1.0mm x 1.0mm)で提供され、-40℃～+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

• 携帯電話
• MP3プレーヤー
• ノートブックおよびノートブックコンピュータ
• ポータブルオーディオプレーヤー
• タブレット
• VoIP電話

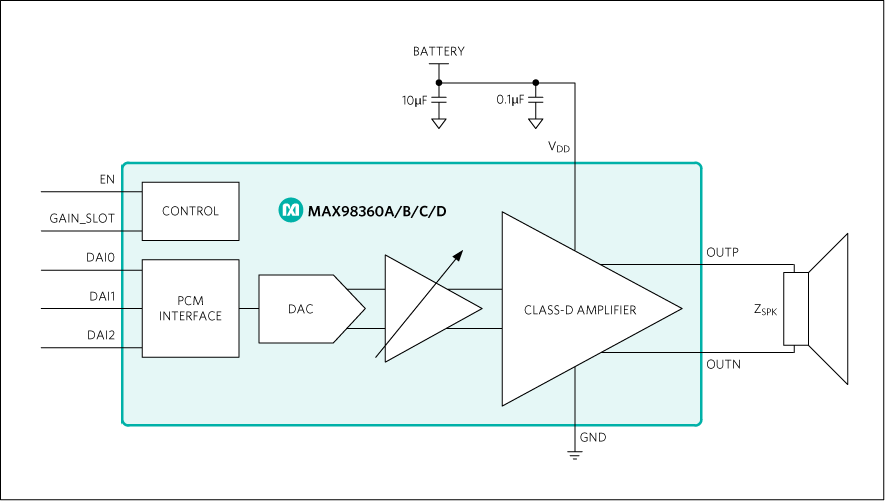

MAX98360A/B/C/Dは、使いやすい、低コストの、デジタルパルス符号変調(PCM)入力D級アンプで、業界トップクラスの、AB級オーディオ性能をD級の効率とともに提供します。デジタルオーディオインタフェースは、各種のPCMおよびTDMクロック方式を自動的に認識するため、I²Cの設定は不要です。単に電源、LRCLK、BCLK、およびデジタルオーディオを供給すると、オーディオが生成されます。さらに、新しい端子配列によって、高コストのビアを必要とせずにコスト効率の良いWLPパッケージを使用することができます。

デジタルオーディオインタフェースは非常に柔軟です。これらのデバイスはI²S、左詰め、および8チャネル時分割多重化(TDM)データ形式に対応します。デジタルオーディオインタフェースは、8kHz、16kHz、32kHz、44.1kHz、48kHz、88.2kHz、96kHzのサンプルレートを許容します。データワードは、I²Sおよび左詰めモードで16ビット、24ビット、または32ビットが可能で、TDMモードでは16ビットまたは32ビットが可能です。

デジタルオーディオインタフェースの入力スレッショルドは、1.2Vおよび1.8Vロジックへのインタフェースに最適です。これらのデバイスは、最大5.5Vのロジック入力電圧を許容することができます。

MAX98360AおよびMAX98360Bは高速な1msのターンオン時間を備えるのに対し、MAX98360CおよびMAX98360Dはターンオンおよびターンオフ期間に13msにわたって音量を増減します。

これらのデバイスは、PCM通信で通常は使用される外部MCLK信号が不要です。これによってサイズおよびピン数が削減されるほか、EMIや基板結合の問題が生じる可能性も低減します。また、これらのデバイスはBCLKとLRCLKに非常に高い広帯域ジッタ耐性(12ns typ)を備え、堅牢な動作を提供します。

アクティブ放射制限、エッジレート制限、およびオーバーシュート制御回路はEMIを大幅に低減します。フィルタレスのスペクトラム拡散変調方式によって従来のD級デバイスで使用される出力フィルタが不要になり、ソリューションの部品数が低減されます。

これらのデバイスは-40℃～+85℃の温度範囲での動作が保証されています。

アプリケーション

• シングルリチウムイオンセル/5V機器
• スマートスピーカー
• ノートブックコンピュータ
• IoT機器
• ゲーム機器(オーディオおよびハプティクス)
• スマートフォン
• タブレット
• カメラ

MAX98390は高効率モノラルD級DSMスマートアンプで、ブーストコンバータ、Dynamic Speaker Management^™、および低出力時の効率を向上させるFETスケーリングを備えています。

ブーストコンバータの最大出力電圧は、最低2.65Vのバッテリ電圧から6.5V～10Vの範囲に0.125Vステップで設定可能です。ブーストコンバータは、自己消費電流を低減し中電力効率を向上させるバイパスモードに対応するとともに、出力電圧を自動的に調整して効率を最大化するエンベロープトラッキングにも対応します。ブーストされた電源は4Ωの負荷に対し最大6.2Wを10%のTHD+Nで効率的に供給します。

内蔵のIV検出およびDynamic Speaker Managementによって、より大音量で、豊かなオーディオが可能になるとともに、スピーカーを損傷から保護し、音質が向上します。

PCMインタフェースは、I²C制御を備えたスレーブまたはマスターデバイスとして、I²S、左詰め、および16チャネルTDM形式に対応します。BCLKまたはMCLKのいずれかを内部クロック源として使用することができるため、システムレベルの柔軟性が提供されます。

温度およびその他のステータスデータもI²Cインタフェースから読み取ることができます。

特許取得済みのアクティブ放射制限エッジレートとオーバーシュート制御回路はEMIを最小限に抑え、従来のD級デバイスに見られる出力フィルタは不要です。

柔軟なブラウンアウト検出エンジン(BDE)を設定することで、各種の電流制限、信号制限、およびクリップ機能を始動し、バッテリ電圧の低下を防ぐことができます。スレッショルド、ヒステリシス、およびアタック/リリースレートは設定可能です。

MAX98390Cは、0.4mmピッチ、36ピンウェハレベルパッケージで提供されます。MAX98390Dは、0.5mmピッチ、30ピンウェハレベルパッケージで提供されます。これらのデバイスは-40℃～+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

• スマートフォン
• タブレット
• ノートブックコンピュータ
• 1セルリチウムイオン機器
• IoT機器
• 玩具

AD8233 は、ECG やその他の生体電位計測アプリケーション向けの統合シグナル・コンデショニング・ブロックです。このデバイスは、動きやリモート電極の配置などによるノイズの多い条件下で小さい生体電位信号の抽出、増幅、フィルタ処理を行うように設計されています。この設計により、超低消費電力 A/D コンバータ（ADC）や組込みマイクロコントローラが出力信号を容易に収集できます。

AD8233 は、動きの影響と電極のハーフ・セル電位を除去する 2 極ハイパス・フィルタを実現します。このフィルタをアンプの計装アーキテクチャと緊密に組み合わせることで、1 段で大きなゲインとハイパス・フィルタ機能を実現できるため、スペースと価格が節減されます。

汎用オペアンプにより、AD8233は3極ローパス・フィルタを構成して、ノイズをさらに除去することができます。種々のタイプのアプリケーションに合わせて全てのフィルタのカットオフ周波数を選択することができます。

システム内のライン周波数やその他の不要な干渉の同相ノイズ除去を改善するために、AD8233は電極駆動アプリケーション用のライト・レッグ駆動（RLD）アンプを内蔵しています。

AD8233 は、ハイパス・フィルタが本来有する長いセトリング・テールの時間を削減する高速回復機能を搭載しています。急激な信号変化（リード・オフ状態など）がアンプに加わると、AD8233 は自動的にフィルタのカットオフ周波数を上げるように調整します。この機能により、AD8233 は短時間で回復するため、電極を対象に接続すると直ちに有効な計測を行います。

AD8233は2mm × 1.7mmの20ボールWLCSPパッケージと150μmの薄いダイを採用しているので、高さに制約のあるアプリケーションに対応できます。性能は 0 ℃ ～ 70 ℃ で仕様規定されており、−40 ℃ ～ +85 ℃ で動作します。

アプリケーション

• フィットネスおよび活動心拍モニタ
• 携帯型 ECG
• ウェアラブルおよびリモート健康モニタ
• ゲーム機の周辺機器
• EMG などの生体信号アクイジション

ADAU1860は、2つのデジタル・シグナル・プロセッサ（DSP）を搭載する3入力、1出力のコーデックです。アナログ入力からDSPコアを経由してアナログ出力に至る経路は、低遅延になるように最適化されており、ノイズ・キャンセリング・イヤフォンに最適です。少数の受動部品を追加するだけで、ADAU1860はフル機能のイヤフォン・ソリューションを提供します。

アプリケーション

• ノイズ・キャンセリング機能搭載のハンドセット、ヘッドセット、ヘッドフォン
• Bluetoothアクティブ・ノイズ・キャンセリング（ANC）機能搭載のハンドセット、ヘッドセット、ヘッドフォン
• 個人向けナビゲーション・デバイス
• デジタル・カメラおよびビデオ・カメラ
• 楽器用のエフェクト・プロセッサ
• マルチメディア・スピーカ・システム
• スマートフォン

ADIS16500は高精度の小型微小電気機械システム（MEMS）慣性計測ユニット（IMU）で、3軸のジャイロ・センサーと3軸の加速度センサーを内蔵しています。ADIS16500内の各慣性センサーがシグナル・コンディショニングと組み合わさることで、動的性能が最適化されています。工場出荷時のキャリブレーションで、各センサーの感度、バイアス、アライメント、直線加速度（ジャイロ・センサー・バイアス）、および振動ポイント（加速度センサー位置）の特性が評価されています。その結果、各センサーは個別の動的補償式を備え、幅広い条件に対して高精度なセンサー計測ができます。

ADIS16500は、特にディスクリート部品を使った設計に伴う複雑さや投資と比較した場合、工業用システムに高精度な多軸慣性センシングを組み込むための簡単で費用対効果の優れた解決法を提供します。必要なモーション・テストとキャリブレーションがすべて工場での製造工程に組み込まれているため、システムの統合にかかる時間を大幅に短縮できます。厳密な直交アライメントにより、ナビゲーション・システムの慣性フレーム・アライメントが簡単になります。シリアル・ペリフェラル・インターフェース（SPI）やレジスタ構造により、データ収集や設定制御とのインターフェースも容易です。

ADIS16500は、約15mm × 15mm × 5mmの100ボールのボール・グリッド・アレイ（BGA）パッケージを採用しています。

アプリケーション

• ナビゲーション、安定化、計測器
• 無人および自動運転車
• スマート農業および建設機械
• ファクトリ／産業オートメーション、ロボティクス
• 仮想／拡張現実
• 動くモノのインターネット
