MAX98397EVSYS

製品概要

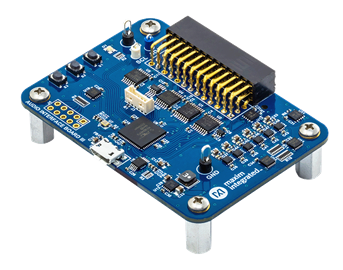

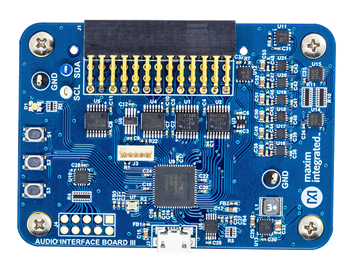

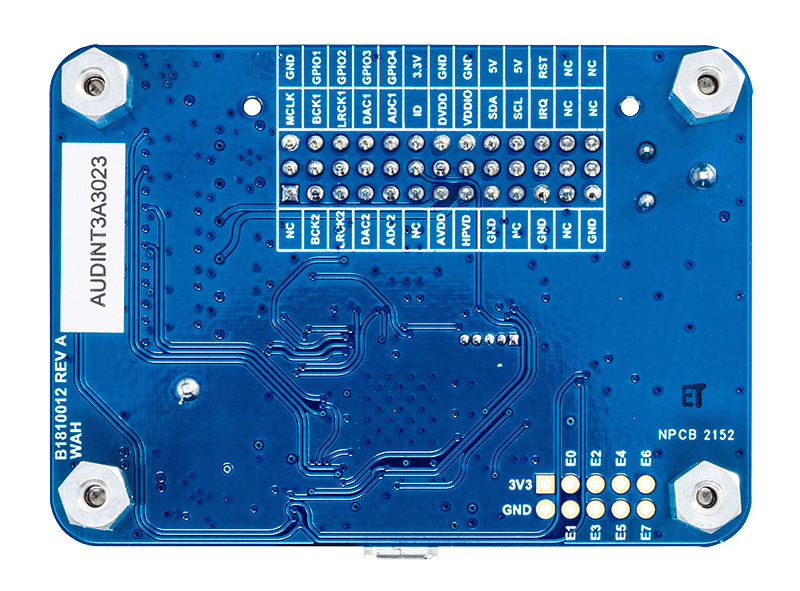

MAX98397評価用システム（EVシステム）は完全実装済みおよび試験済みのシステムです。MAX98397クラスDオーディオ・アンプの評価を目的としています。このEVシステムは、MAX98397開発ボード（DEVボード）、オーディオ・インターフェース・ボードIII（AUDINT3）、USBケーブルから成ります。

このDEVボードを評価するときは、EVシステムとしてAUDINT3ボードを使用することをお勧めします。

MAX98397は、標準のI²S、左詰め、TDMデジタル・オーディオ・インターフェースをサポートしています。

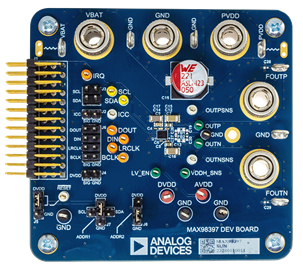

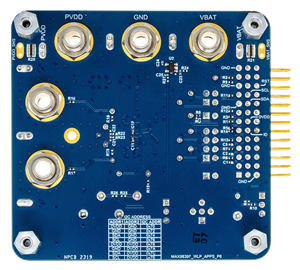

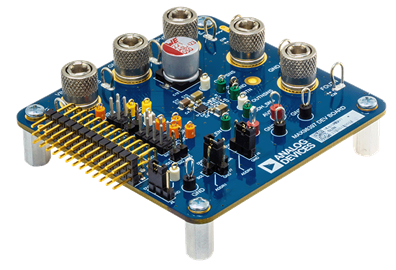

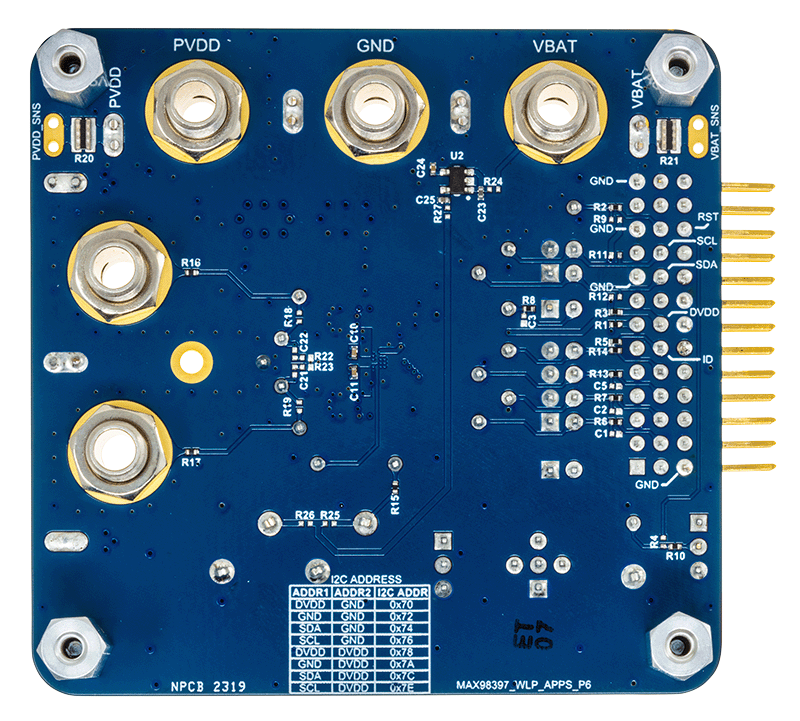

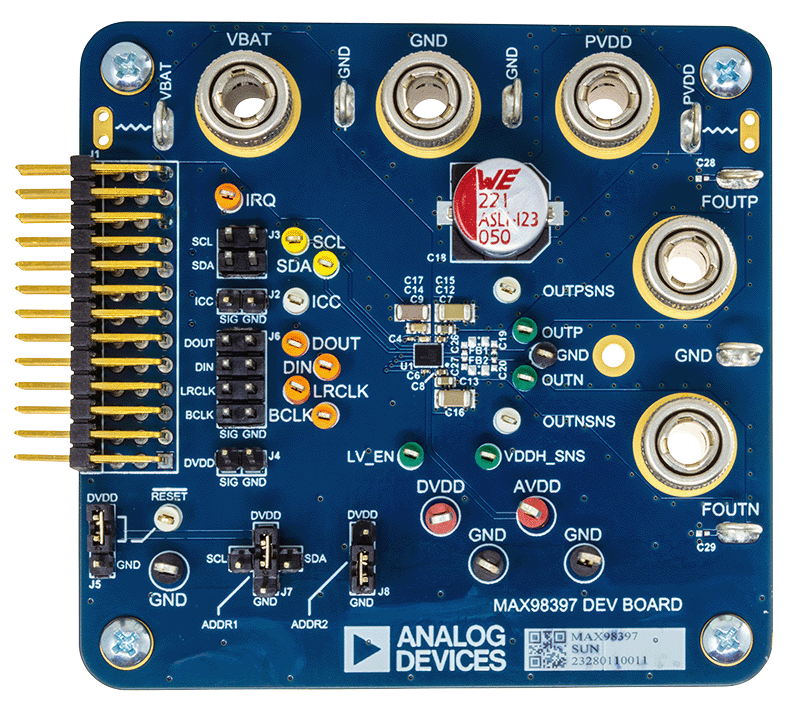

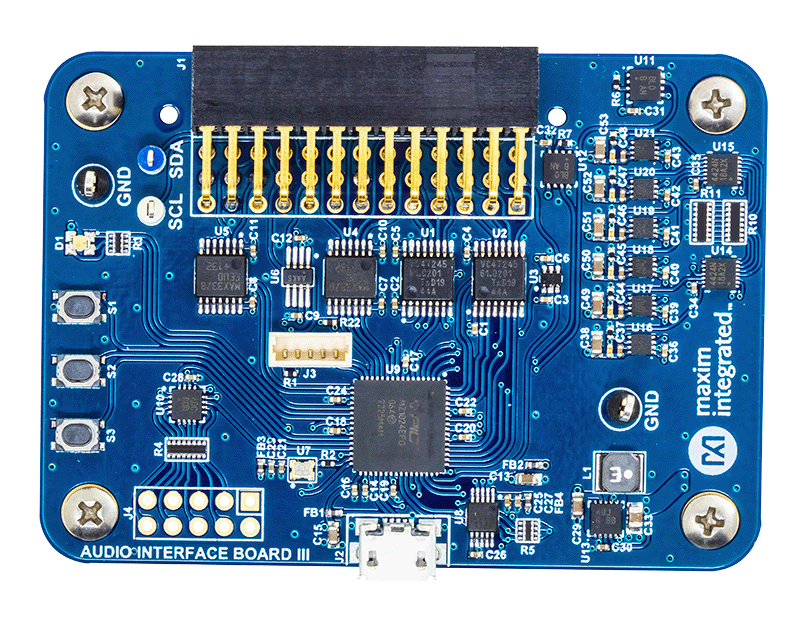

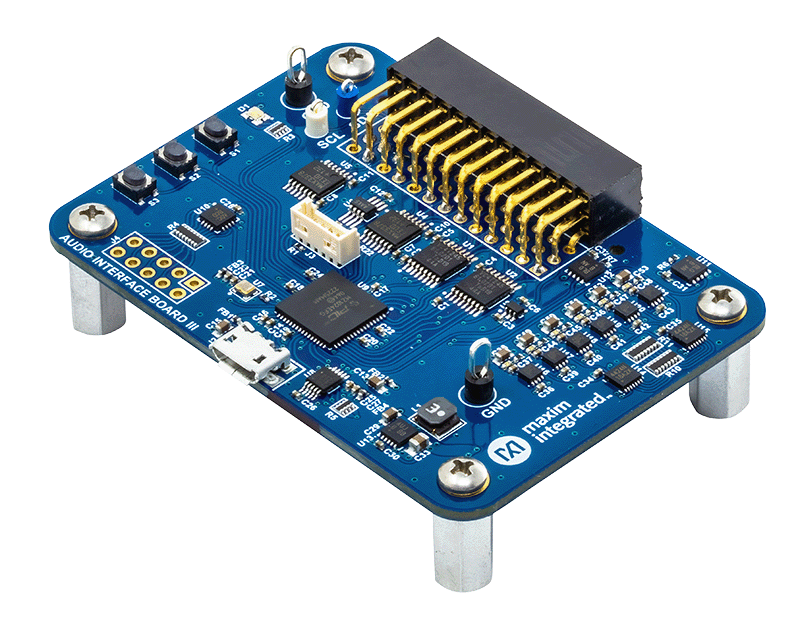

AUDINT3ボードは、DEVボードの評価に必要な1.8V VDD電源に加え、USB-to-PCMインターフェースを備えています。AUDINT3ボードを評価する際、MAX98397 DEVボードには、3V～28V（PVDD）と3V ～5.5V（VBAT）の2つの電源入力が追加で必要となります。DEVボードの詳細については、図1を参照してください。
