ユーザ・ガイド Rev. 0
1 すべてを表示

製品概要

機能と利点

  • シンプルなプラグアンドプレイ設計：I2Cレジスタのプログラミング不要
  • 広いアンプ電源範囲（3V〜15V）
  • サンプル・レートが50kHz以上の広帯域フィルタにより、超音波アプリケーションに対応
  • 8kHz〜192kHzのサンプルレート
  • I2S、左詰め、またはTDM入力
  • 5つの選択可能なゲイン（9.5dB、12.5dB、15.5dB、18.5dB、21.5dB）
  • オーディオ・チャンネル選択（左、右、モノラル・ミックス）
  • フィルタレス動作
  • 低EMI
  • セットアップが簡単なフル機能のハードウェア・システム（工具や特別なソフトウェア不要）

製品概要

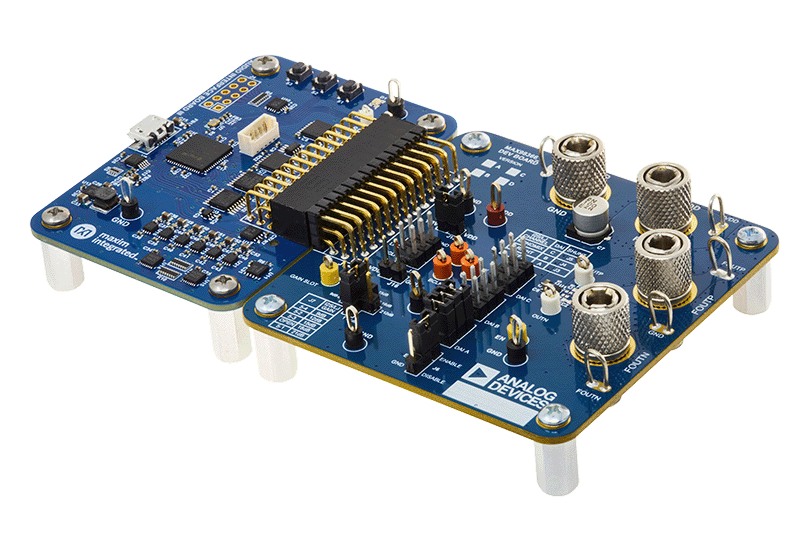

MAX98366評価用システム（EVシステム）は、超音波サポートを備えたMAX98366A/B/C/Dモノラル・クラスDオーディオ・アンプを評価する、完全実装済みおよび試験済みのシステムです。本EVシステムは、MAX98366開発ボード（DEVボード）、オーディオ・インターフェース・ボードIII（AUDINT3）、USBケーブルで構成されています。

このDEVボードを評価するときは、EVシステムとしてAUDINT3ボードを使用することをお勧めします。MAX98366AとMAX98366Cは標準のI2Sインターフェースをサポートし、MAX98366BとMAX98366Dは標準の左揃えモードをサポートします。MAX98366のすべてのバリアントは、8チャンネルTDMデジタル・オーディオ・インターフェースをサポートしています。

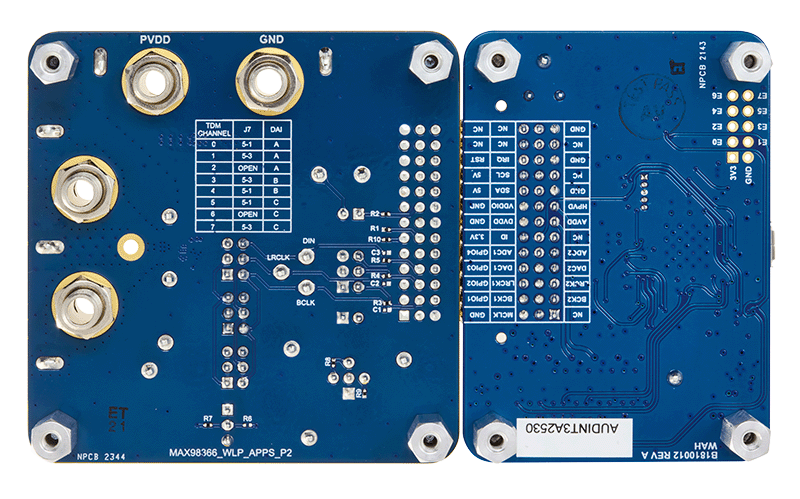

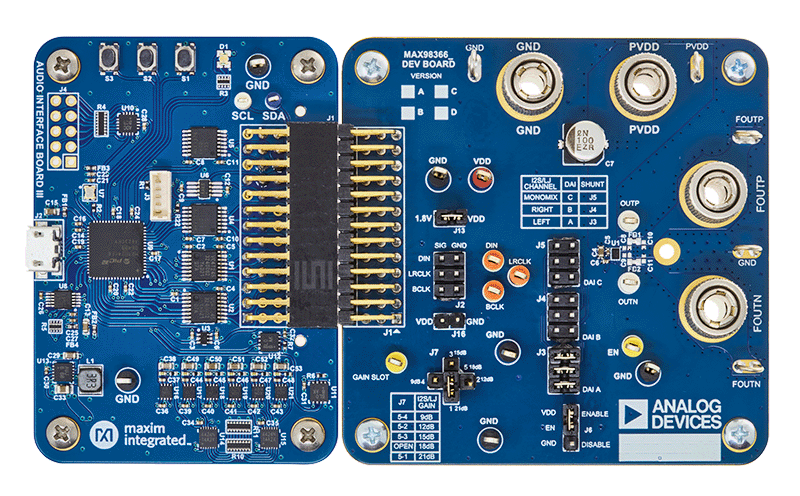

AUDINT3ボードは、DEVボードの評価に必要なUSB-PCMインターフェースと1.8V VDD電源を提供します。MAX98366 DEVボードでは、AUDINT3ボードを使用して評価する場合、3V～15V（PVDD）の追加電源入力が1つ必要です。図1は、DEVボードとAUDINT3ボードの詳細を示しています。

マーケット＆テクノロジー

対象となる製品

推奨システム動作環境

  • MAX98366 EVシステム
  • MAX98366開発ボード（DEV Board）
  • オーディオ・インターフェース・ボードIII（AUDINT3ボード）
  • Micro-USBケーブル
  • DC電源（3V〜15V、4A）
  • 4Ω～8Ωのスピーカ
  • Windows® 7/Windows 10搭載、空きUSBポートを備えたPC
  • USBオーディオ・ソース（例：Spotify®、YouTube®、iTunes®）

関連資料

  • すべてを表示 (2)
  • ユーザ・ガイド (1)
  • 評価用設計ファイル (1)
    • Document Type
