製品概要

機能と利点
製品概要

機能と利点

スタンドアロンAccuCharge™降圧充電器
- 入力動作電圧：13.7V、保護電圧：最大16V
- I²Cまたは抵抗で設定可能な急速充電電流：100mA～3150mA
- I²Cまたは抵抗で設定可能な充電終止電圧：3.45V～4.5V
ModelGauge m5 EZアルゴリズム
- 充電レベル（%）、容量、エンプティ／フルまでの時間、寿命
- Cycle+™経年予測
評価用の完全な保護機能を基板に搭載
キャリブレーションなしでの高精度計測
MAXUSBインターフェース内蔵のオンボードI²C通信インターフェース
USB検出機能内蔵
Windows 7以降互換のソフトウェア
実証済みPCBレイアウト
完全実装済みおよび試験済み

製品概要

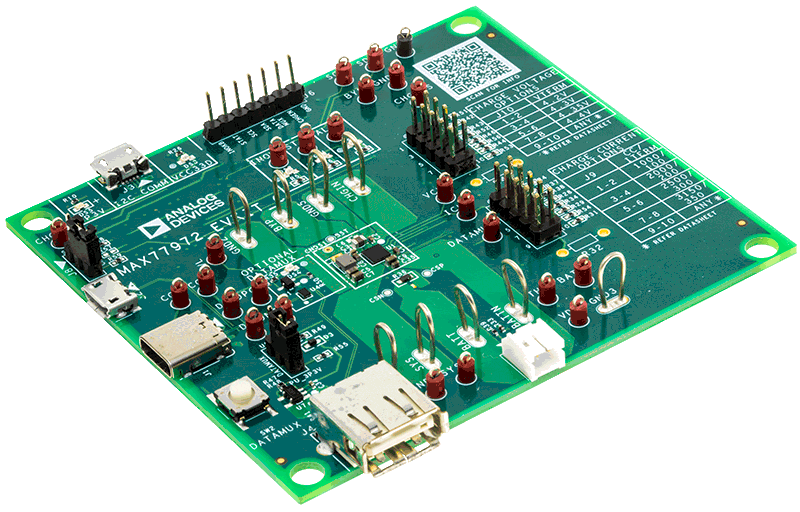

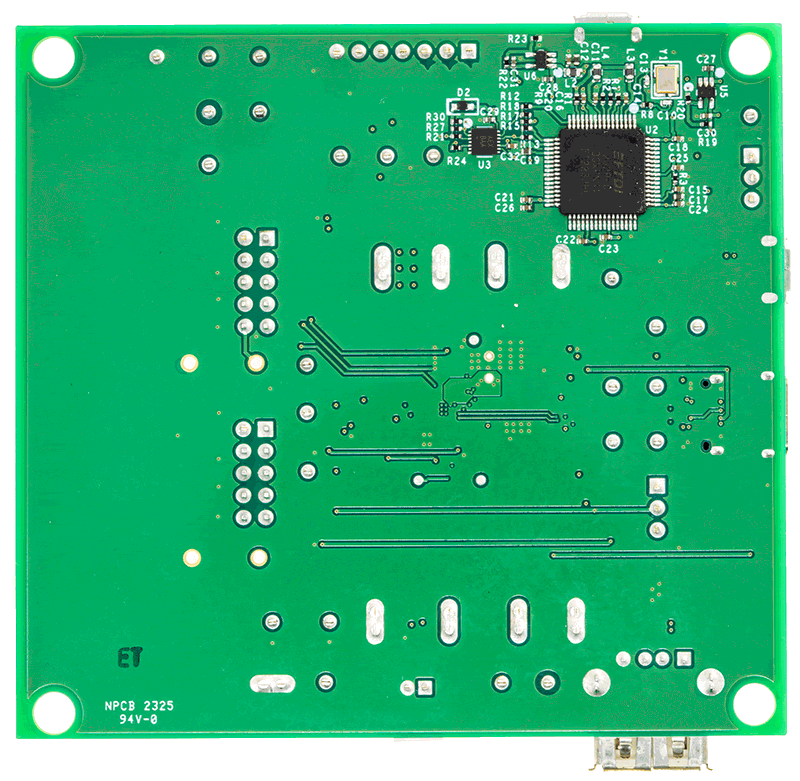

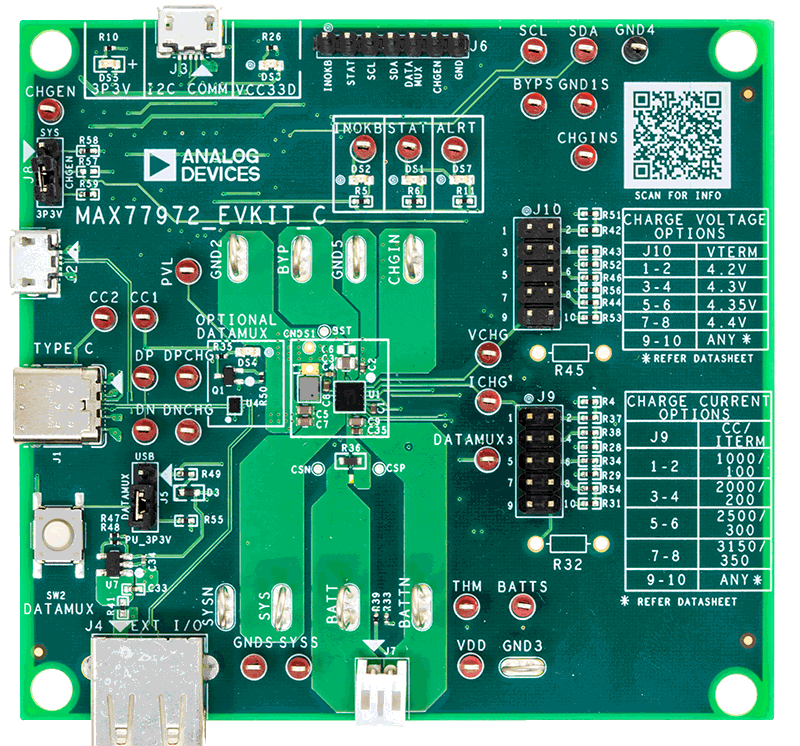

MAX77972評価用キット（EVキット）は、完全実装済みおよび試験済みの表面実装プリント回路基板（PCB）であり、内蔵燃料ゲージ、ユニバーサル・シリアル・バス（USB）Type-C、およびBC1.2検出機能を備えた自律型統合FET充電器を評価します。

このEVキットには、I²CインターフェースとUSB micro-Bケーブルが統合されたIC評価用ボードが含まれています。本EVキットでは、Windows^®ベースのグラフィカル・ユーザ・インターフェース（GUI）ソフトウェアを使用できます。このソフトウェアは、https://www.analog.com/products/MAX77972製品ページの「設計リソース」タブでダウンロードできます。このEVキットのGUIソフトウェアを使用するには、Windows 7以降のWindowsオペレーティング・システムが必要です。
