製品概要

機能と利点

  • 4相コアバックレギュレータ
    • ローカル出力とリモート検出の両方のテストポイント
    • 簡素なGUIツールでDVSを実行可能
  • 負荷パルスジェネレータ回路内蔵
    • 並列抵抗負荷で負荷電流を調整可能
    • ボタンの押下で容易に負荷過渡を実行可能
  • I2Cインタフェース
    • USBポートまたは直接SDAおよびSCLテストポイントを介してアクセス可能
  • 鉛フリーおよびRoHS準拠
  • ソフトウェアGUIおよびコマンドモジュール
  • 実装および試験済み

製品概要

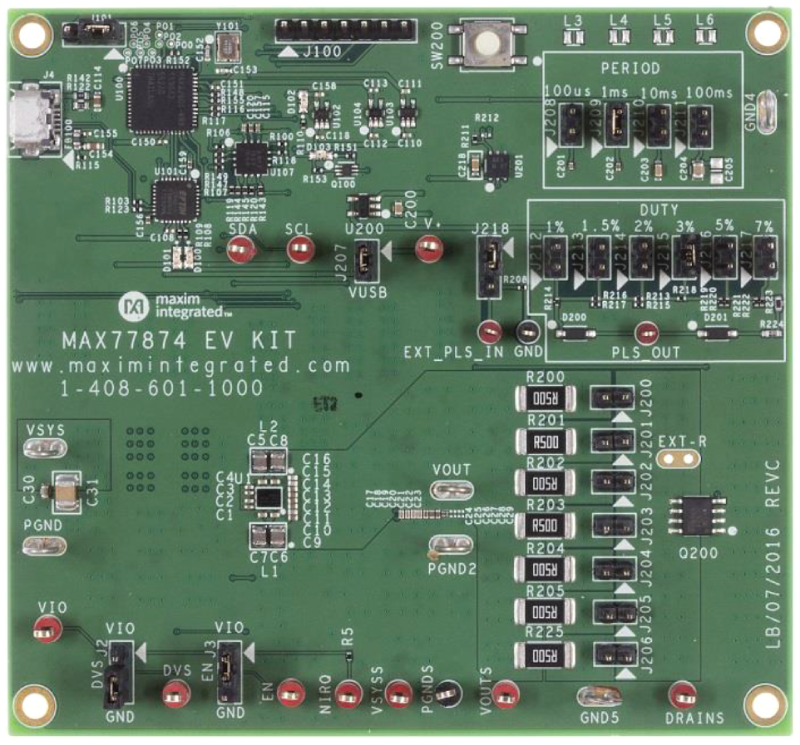

MAX77874の評価キット(EVキット)は、MAX77874を実証する完全実装および試験済みのプリント基板(PCB)です。このEVキットは、I2Cバスへのアクセスの提供および負荷パルスジェネレータ回路の内蔵によって、4相コアバックレギュレータのMAX77874の容易な評価を可能にします。また、このEVキットはMAX77874を使用するレイアウトおよび設計のガイドの役割も果たします。

Windows®ベースのソフトウェアは、MAX77874の機能を実行するための使いやすいグラフィカルインタフェースおよび詳細なレジスタベースのインタフェースを提供します。

アプリケーション

  • AI、マシンビジョン、エンベデッドマイクロプロセッサ
  • デジタル一眼、ミラーラス、アクションカメラ
  • ゲーム、ドローン、ロボット、VR
  • スマートフォン、タブレット、ウルトラブック
