MAX77503EVKIT

製品概要

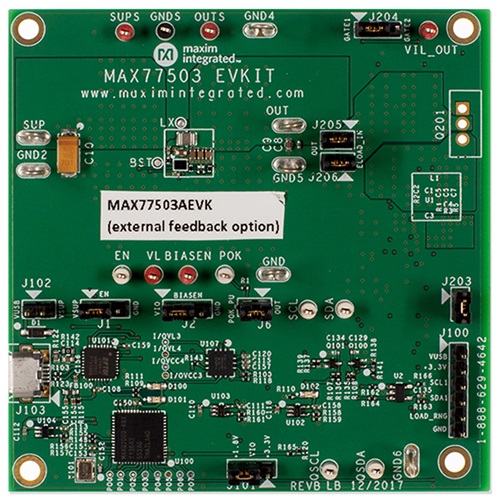

MAX77503の評価キット(EVキット)は、同期整流ステップダウン(バック)コンバータのMAX77503を実証する完全実装および試験済みPCBです。このEVキットはMAX77503を使用するステップダウン電圧レギュレータ回路で、3V～14Vの入力、1.5Aの連続負荷、および0.8V～5V (内部フィードバックオプション)または1.55V～入力電圧の99% (外部フィードバックオプション)の範囲で調整可能な出力電圧に対応します。

このEVキットはデュアルレンジ電子負荷を備えているため、バックコンバータ回路の負荷使用例の容易な評価が可能です。安定状態、過渡、またはランダム負荷プロファイルを設定可能です。

USB-I²Cトランスレータ回路によって、Windows^®ベースのPCでグラフィカルユーザーインタフェース(GUI)を実行し、MAX77503のレジスタおよびボード上の電子負荷を容易に制御することができます。

アプリケーション

• 2セル/3セル高電力密度電源
• ドローン、HDカメラ、およびノートブックコンピュータ
• ポータブルリチウムイオンバッテリ駆動機器
• スペースに制約のあるポータブル電子機器
