MAX5995BEVKIT

製品概要

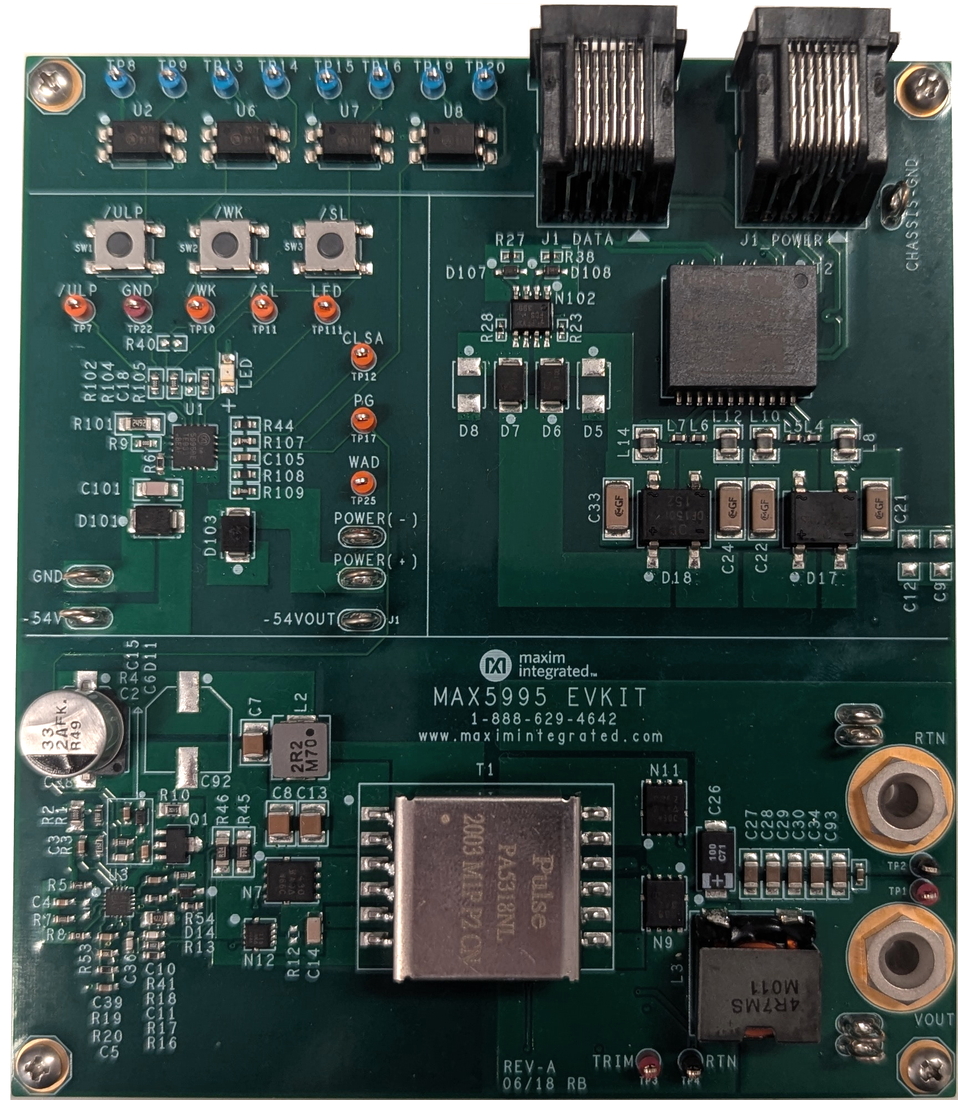

MAX5995の評価キット(EVキット)は、-57V電源レールシステム用のイーサネットネットポート、ネットワーク受電側機器(PD)インタフェースコントローラ回路を備えた完全実装および試験済み表面実装回路基板です。このEVキットは、エクスポーズドパッドを備えた16ピンTQFNパッケージに封止されたIEEE^® 802.3af/at/bt準拠ネットワークPDインタフェースコントローラのMAX5995Bを使用しています。このICは、VoIP電話、ワイヤレスアクセスノード、セキュリティカメラ、照明、およびビルオートメーションなどのPD用にイーサネットネットワークポートからのDC電源を必要とするPower over Ethernet (PoE)アプリケーションで使用されます。

このEVキットは、IEEE 802.3af/at/bt準拠の給電機器(PSE)から電力を受け取ります。PSEコントローラについては、MAX5952、MAX5965A/MAX5965B、およびMAX5980 ICのデータシートを参照してください。PSEは、非シールドツイストペアのイーサネットネットワークケーブル上で必要な-36V～-57VのDC電力をこのEVキットのRJ45マグネティックジャックに供給します。このEVキットは、1 × 1ギガビットRJ45マグネティックジャックと、エンドスパンまたはミッドスパンイーサネットシステムによって供給されるDC電力を分離するための2つのアクティブ全波整流器(N101およびN102)を備えています。

このEVキットは、ACアダプタ電源によって給電することもできます。このEVキットは、ACアダプタ電源の出力を受け付けるPCBパッドを備えています。検出されたACアダプタ電源は、常にPSE電源よりも優先されるため、このEVキットに給電することができます。

このEVキットは、PD検出シグネチャ、PD分類シグネチャ、マルチイベント分類(MEC)、インテリジェントMPS、突入電流制御、入力低電圧ロックアウト(UVLO)、およびDC-DCステップダウンコンバータなどのICの全機能を実証します。ステップダウンコンバータは290kHzの固定スイッチング周波数で動作し、絶縁型アクティブクランプフォワードトポロジ用に設定され、出力電圧は+12V DCで5.5Aの電流を供給可能です。

アプリケーション

• ビルオートメーション
• IEEE 802.3bt受電機器
• 照明
• スモールセル、ピコセル
• VoIP電話、IPセキュリティカメラ
• ワイヤレスアクセスポイント
