MAX4824PMB1

製品概要

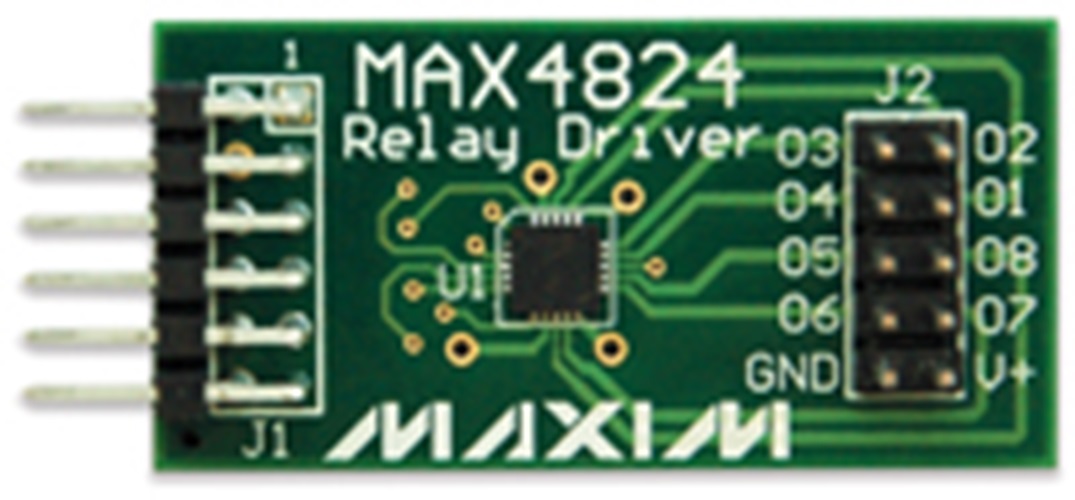

MAX4824PMB1ペリフェラルモジュールは、8チャネルリレードライバのMAX4824を、GPIO通信用に設定可能なPmod™対応拡張ポートを利用する任意のシステムとインタフェースするために必要なハードウェアを提供します。ICに内蔵の独立したチャネルは、それぞれ2.7Ω (typ)のオン抵抗を備え、70mA (min)の負荷電流のシンクが保証されています。ツェナーキックバック保護回路によって、スイッチング速度が重要なアプリケーションでの回復時間が大幅に短縮されます。リレーの駆動時、独自の省電力モードによってリレー電流を、リレー保持電流スレッショルドよりもわずかに上回るレベルまで低減することができます。このモードでは、消費電力を大幅に削減しながら、リレー動作を維持させます。

MAX4824 ICの動作についての詳細は、このICのデータシートを参照してください。

アプリケーション

• ATE機器
• 産業用アプリケーション
• パワーメータ
• 試験装置
