製品概要

機能と利点

  • MAX33047E/MAX33048Eの評価が簡単
  • スクリュー端子ブロックによる電源／グラウンド接続
  • RS-485信号用スクリュー端子ブロック
  • すべての信号を測定するためのテスト・ポイント
  • 実証済みPCBレイアウト
  • 完全実装済みおよび試験済み

製品概要

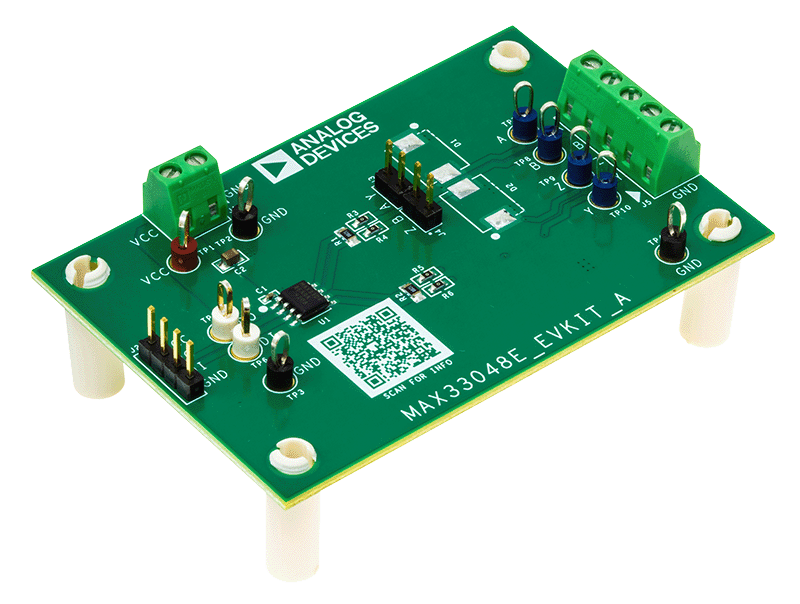

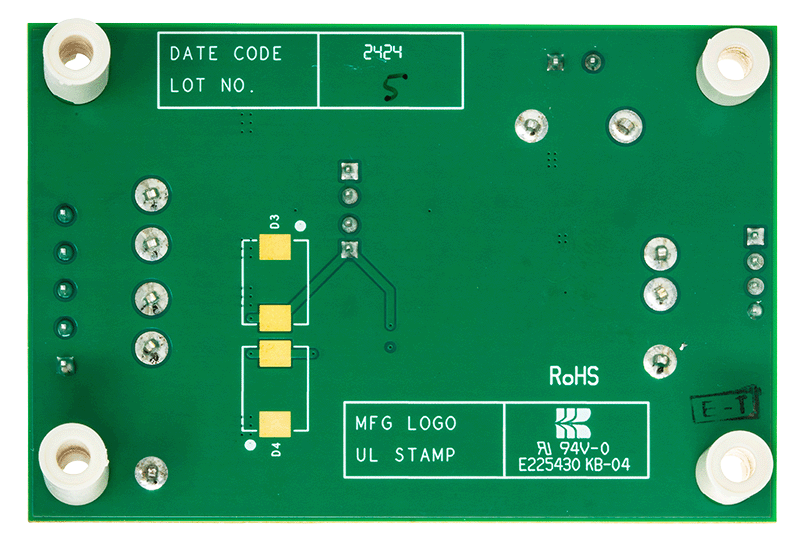

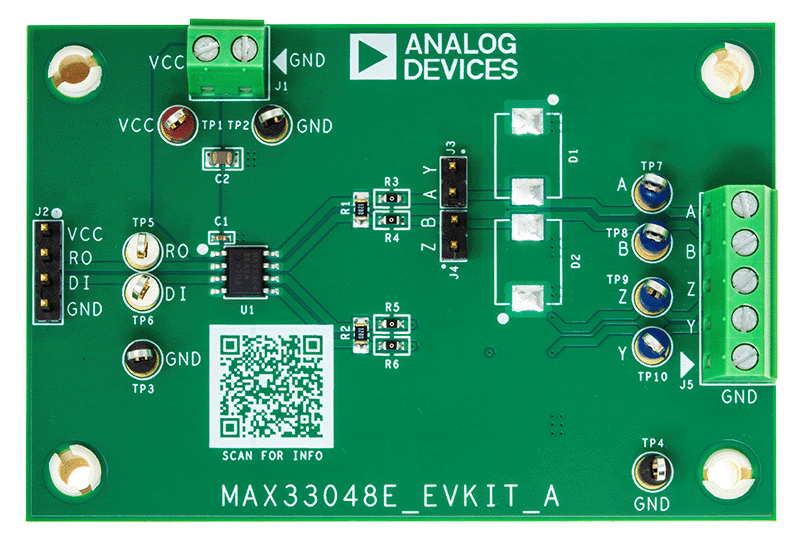

MAX33047E評価用キットは、MAX33047E/MAX33048Eの機能を実証する、完全実装済みおよび試験済みのボードです。これらのデバイスは全二重RS-485/RS-422トランシーバであり、A/Bデータ・ラインとY/Zデータ・ラインに対して、±25Vフォルト保護と±40kV人体モデル（HBM）ESD保護を備えています。MAX33047Eは最大500kbpsのデータ・レートに対応し、MAX33048Eは最大20Mbpsのデータ・レートに対応します。

このEVキットには、8ピンSOICフットプリントに実装されたMAX33047Eが搭載されており、MAX33048Eの評価にも使用できます。

マーケット＆テクノロジー

対象となる製品

はじめに

必要な装置

  • MAX33047E EVキット
  • +5V、500mA DC電源
  • 500kHzの矩形波を生成できるシグナル・ジェネレータ／ファンクション・ジェネレータ
  • オシロスコープ
