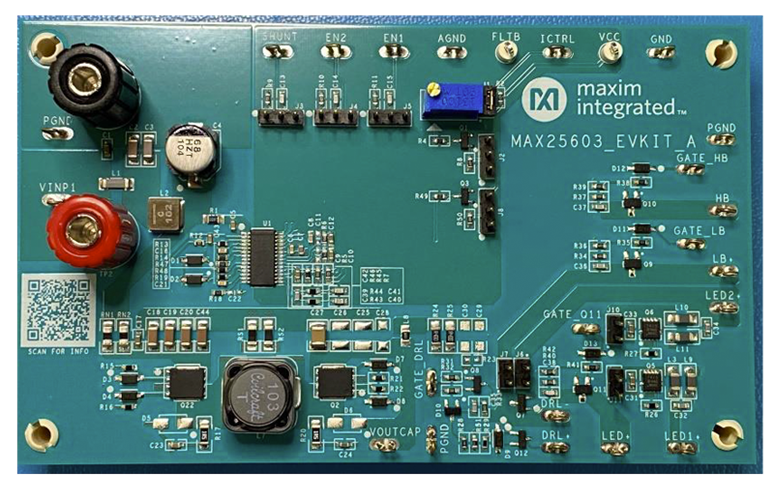

MAX25603EVKIT

製品概要

MAX25603の評価用キット(EVキット)は、車載高電圧、高輝度LED昇降圧コントローラのMAX25603を評価するための実証済みデザインを提供します。このEVキットは5V～60VのDC電源電圧で動作します。このEVキットは最大1Aを1～15のLEDからなる1つまたは2つのストリングに供給するように設定されています。各ストリングの合計電圧は0V～60Vの範囲で変化します。LEDストリングのアノードはLED1+またはLED2+ピンに接続し、カソードはGNDピンに接続します。シャントFETが提供され、クリアランス・ランプ(CLL)、ロー・ビーム(LB)、およびハイ・ビーム(HB)のすべてを1つのLEDストリングに収容可能なコンビネーション・ヘッドライトをエミュレートできます。LEDストリングの適切な区間の両端を短絡させることにより、それぞれを個別にオンまたはオフにすることができます。

アプリケーション

• コンビネーション車載ヘッドライト
