MAX25169EVKIT

製品概要

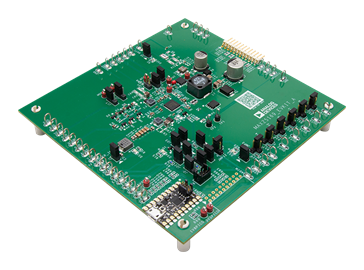

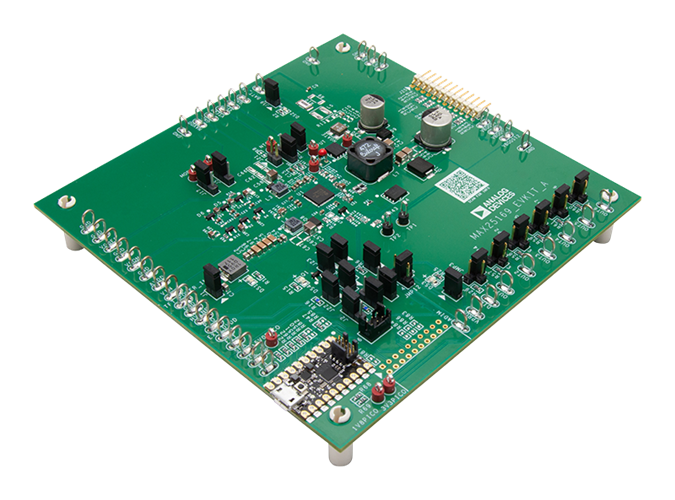

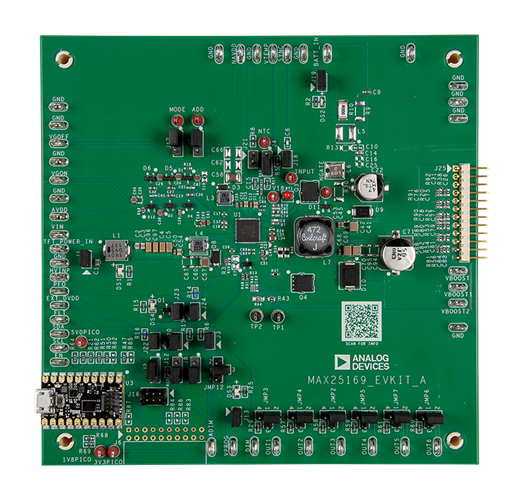

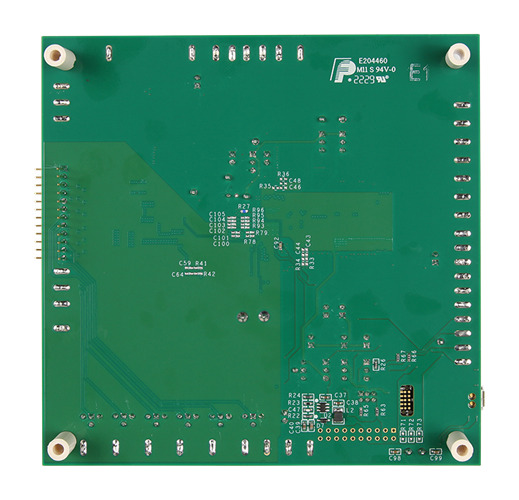

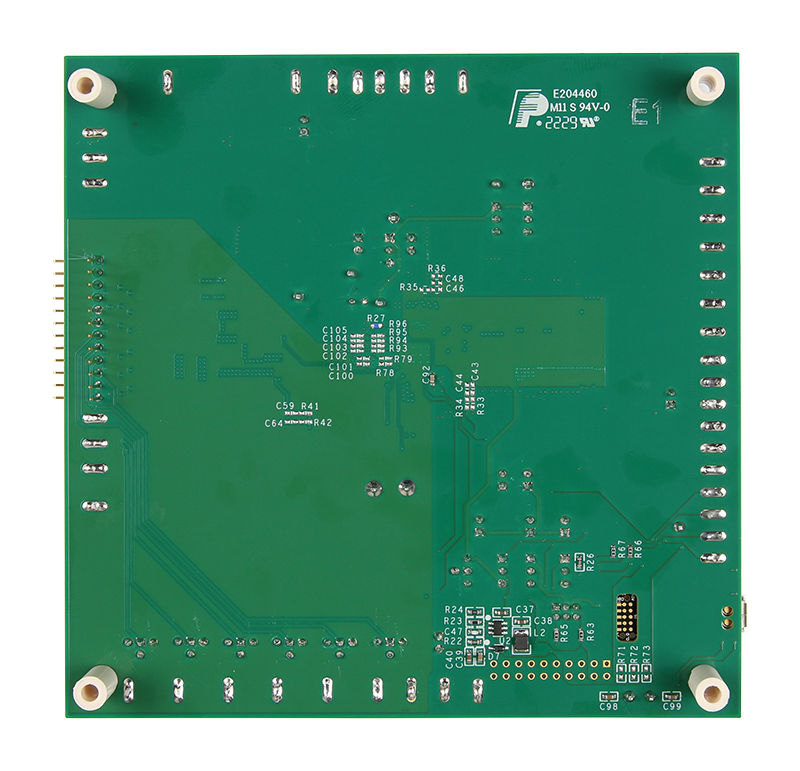

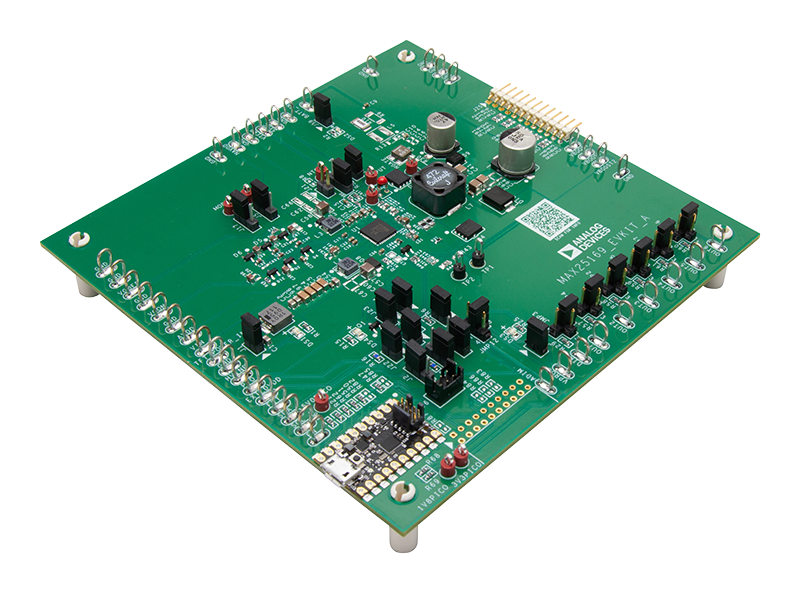

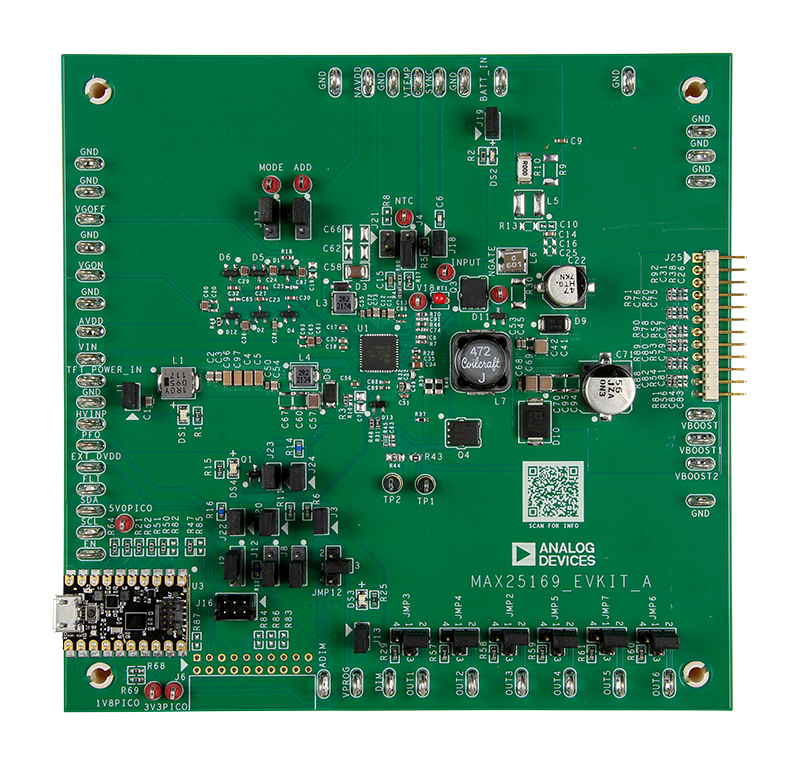

MAX25169評価用キット（EVキット）は、MAX25069/MAX25169 IC（車載TFT-LCDアプリケーション向けの高集積電源およびLEDバックライト・ドライバ）の動作を実証するものです。このEVキットは、組み立てが完了したテスト済みの表面実装PCBで、車載ディスプレイのためのフル機能のパワーマネージメント・ソリューションを提供します。シーケンス・スイッチを備えた電流モード昇圧コンバータ（HVINP–AVDD）、電流モード反転レギュレータ（NAVDD）、正負のゲート電圧コントローラ（VG_ONおよびVG_OFF）、6ストリングLEDドライバを駆動する昇圧コンバータの動作をこのEVキットで評価することができます。

このEVキットは、スタンドアロン・モードまたはI²Cモードで動作するように設定できます。

このEVキットのTFT-LCD電源セクションは、2.65V～5.5VのDC電源電圧で動作します。昇圧レギュレータ（HVINP）は、バイポーラ・モード（4.9V～10.5V）またはユニポーラ・モード（11.7V～18V）で構成され、最大出力は300mAです。反転レギュレータ（NAVDD）は昇圧コンバータの電圧に追従する負の出力を生成し、最大200mAを供給します。ゲートドライバの電源は安定化チャージ・ポンプで構成され、VGONは8.4V～21V（バイポーラ・モード）または12.6V～31.5V（ユニポーラ・モード）を、VG_OFFは-4V～-18Vを生成します。AVDDの設定に応じて、それぞれ最大15mAを供給できます。

HB LEDドライバ・セクションは、昇圧DC-DCプリレギュレータとリニア電流シンクの6つのチャンネルを実証します。昇圧プリレギュレータは2.2MHzまたは400kHzでスイッチングし、電流シンクに最大900mAを供給できる電流モード制御のレギュレータとして動作します。各LEDチャンネルは最大36Vで動作し、最大150mAを供給します。

このEVキットのLEDドライバ部分は、3VのDC電源電圧から最大高輝度（HB）LEDストリングの順方向電圧までの範囲で動作します。また、調整可能な出力電圧、ASIL-B安全水準への準拠を支援する充実した診断機能、サーマル・シャットダウン、位相シフト・パルス幅変調（PWM）による調光などのIC機能も、このEVキットで実証できます。

調光は、DIMパッドに適用されたPWM信号を使用して外部から行えるほか、必要な調光周波数と個々のデューティ・サイクルをI²C経由でプログラミングすることで内部から行うこともできます。レジスタ・ビットでハイブリッド調光機能を有効化することによりEMIを低減できます。

このEVキットは、PICO BOARD MAX32625またはサードパーティのI²Cマスタ（汎用マイクロコントローラなど）と連携して動作することのできるI²Cインターフェースを備えています。

また、シンプルなグラフィカル・ユーザ・インターフェース（GUI）でICの機能を実行できるWindows^®互換のソフトウェアも同梱されています。
