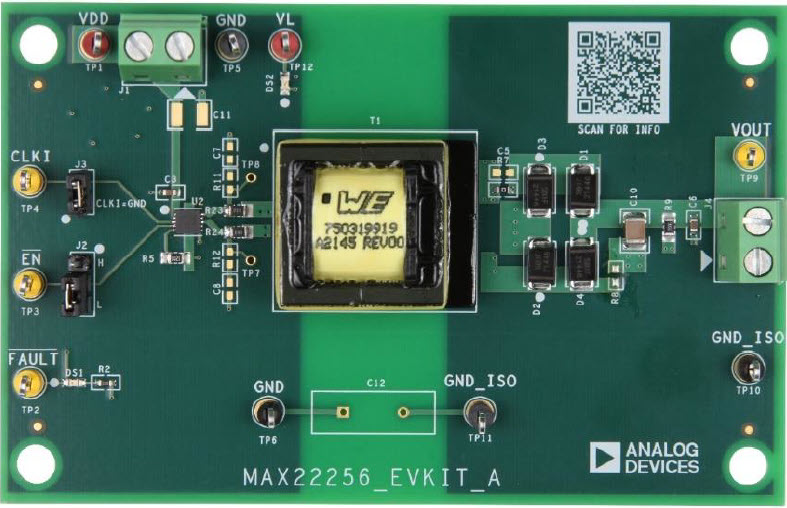

MAX22256EVKIT

製品概要

MAX22256の評価用キット（EVキット）は、15W絶縁型HブリッジDC/DCコンバータのMAX22256を備えた完全実装および試験済みPCBです。このEVキットは5V～36VのDC電源で動作し、ボード上のWurth社製1:1巻数比トランスによって出力電圧が設定され、最大1Aの電流制限で動作します。

このEVキットは、HブリッジDC/DCコンバータ・トポロジを使用して+24Vで2.2W～8.3Wの出力電力範囲にわたり90%以上の全体的効率を提供します。MAX22256のEVキットは、デフォルトでパルス幅変調（PWM）モードで動作します。トランスはガルバニック絶縁を提供し、出力は全波整流回路から給電され、出力電圧リップルを低減します。

このEVキットの回路は全波整流器として構成されており、出力電圧は入力電圧に追従しますが、その他のトポロジにも構成可能です。

このEVキットにはMAX22256Bが実装されていますが、MAX22256の任意のバージョン（MAX22256A、MAX22256B、およびMAX22256C）の評価に使用できます。

アプリケーション

• 絶縁型モーター・ドライブ・ゲート電源
• 絶縁型+24V PLCフィールド電源
