MAX22213EVKIT

製品概要

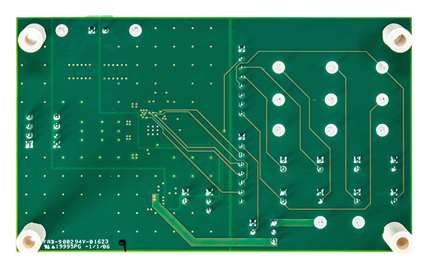

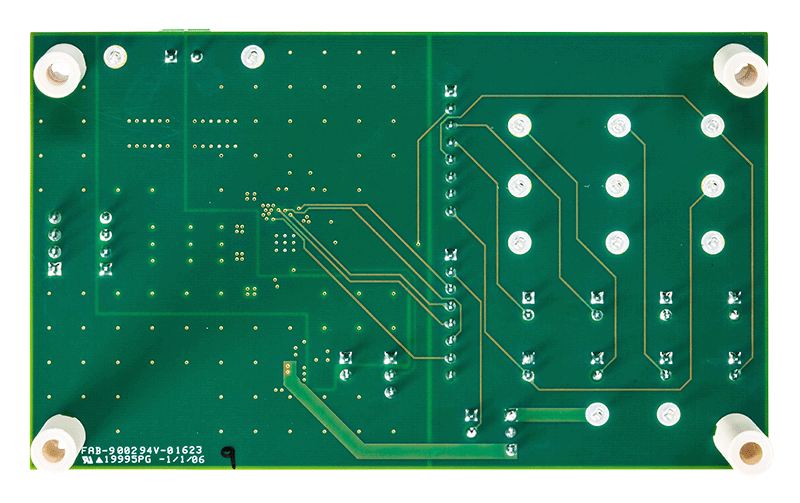

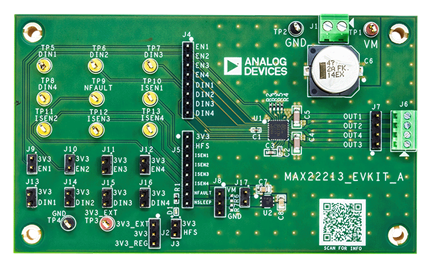

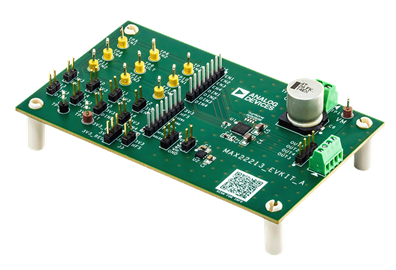

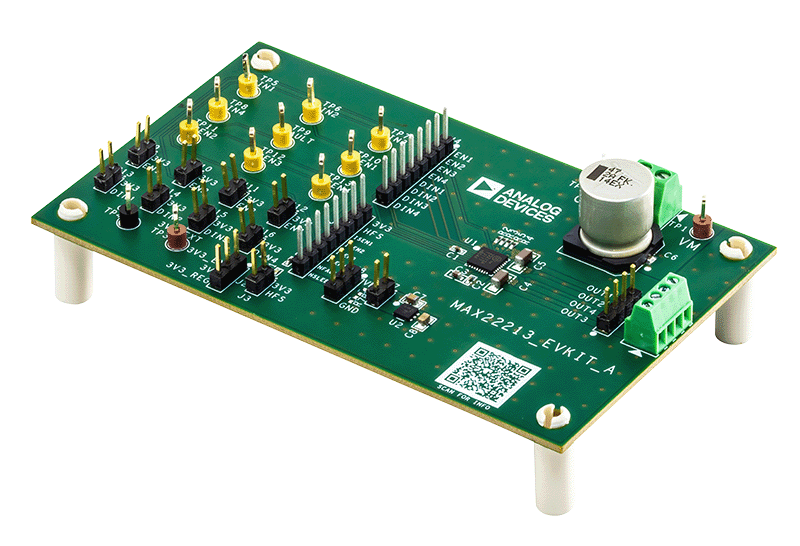

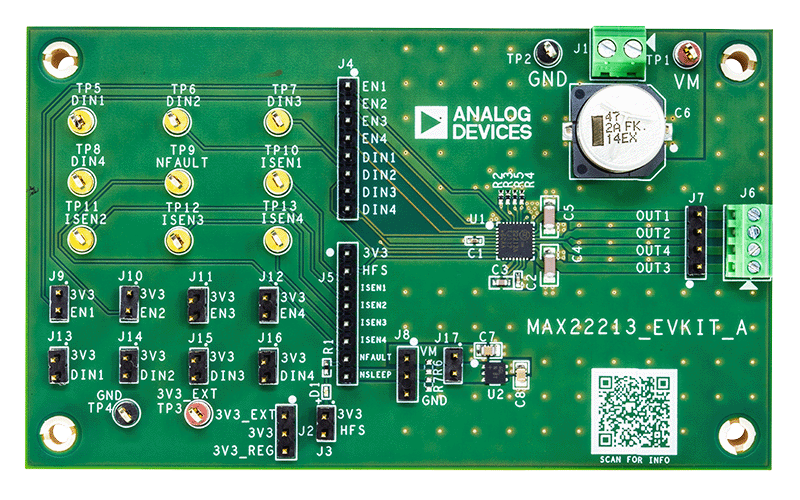

MAX22213評価用キット（EVキット）は、+36V、3.8Aクワッド・ハーフHブリッジMAX22213モータ・ドライバを評価するために設計された実証済みのキットです。MAX22213は、4つのソレノイド、2つのブラシ付きDCモータ、1つのステッピング・モータを駆動することができます。また、異なる負荷を組み合わせて駆動することもできます。MAX22213 ICには、R_ON（ハイサイド + ローサイド）の代表値が0.25ΩであるクワッドHブリッジ構成の超低インピーダンスFETが内蔵されています。このEVキットには、MAX22213モータ・ドライバとのインターフェースを提供するヘッダー、テスト・ポイント、端子ブロックが搭載されています。MAX22213に内蔵された電流検出出力ISEN_は、テスト・ポイントを使用してモニタすることも、ヘッダーJ5を使用して外付けADCに接続することもできます。MAX22213 EVキットは、+4.5V～+36V（VM）の入力電圧で動作します。内蔵の+3.3VレギュレータU2（MAX6765TTSD2+）は、MAX22213ロジック入力を駆動するためにレギュレーションされた+3.3Vを供給します。端子ブロックJ1およびJ6は、高電圧、高電流のVM入力およびモータ・ドライバ出力OUT_とのインターフェースを提供します。
