MAX22207EVKIT

製品概要

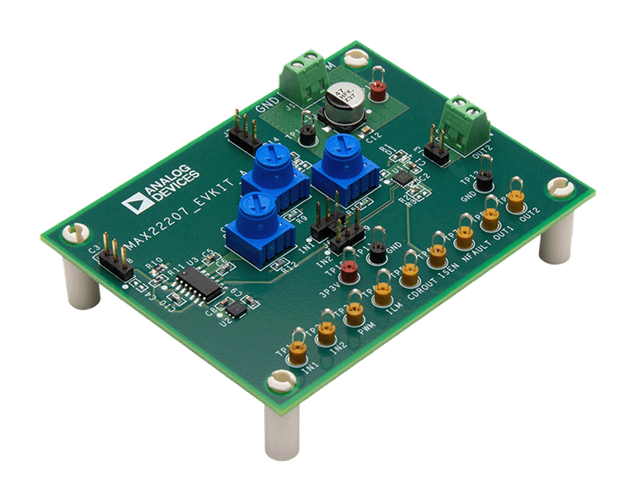

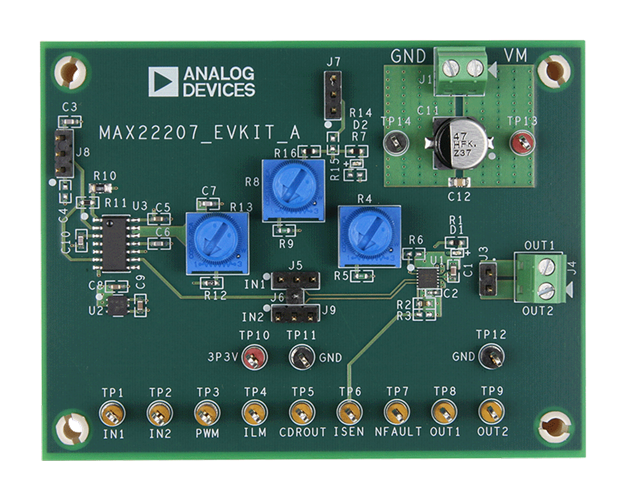

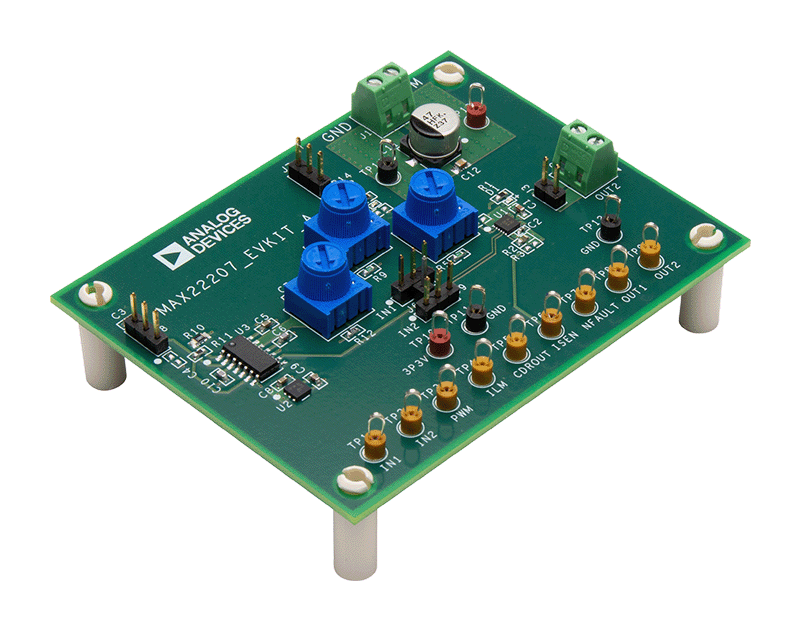

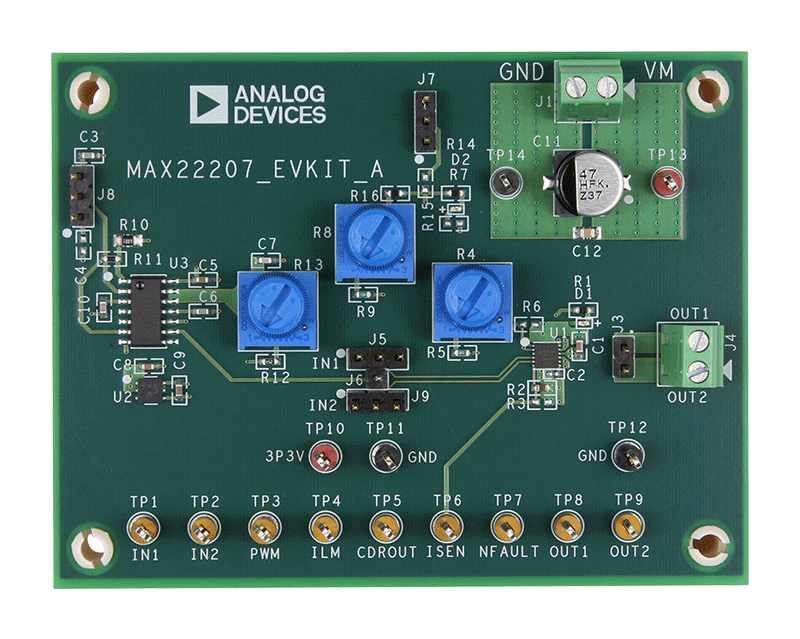

MAX22207評価用キット（EVキット）は、ブラシ付きDCモータ・ドライバMAX22207を評価することができる実績のある設計となっています。MAX22207のICは、36V、3.5Aのモータ・ドライバ・アプリケーションで使用するために、フルブリッジ構成の超低インピーダンスFETを内蔵しています。この構成のR_ON（ハイサイド + ローサイド）の代表値は0.3Ωです。このEVキットは、MAX22207モータ・ドライバのPWM入力、電流検出出力、電源入力、モータ・ドライバ出力へのインターフェースを提供するヘッダー、テスト・ポイント、端子ブロックを備えています。オンボードICM7556は、16.5kHzに周波数を固定し、4%～95%の範囲でデューティ・サイクルを調整できるオンボードPWMジェネレータを備えています。このEVキットでは、オンボードのポテンショメータを使用して統合電流制限を調整することもできます。
