製品概要

機能と利点

  • MAX22204ステッパ・モータ・ドライバの簡便な評価
  • ボード上のMCUとGUIによるMAX22204の駆動と設定
    • 設定可能な目標速度
    • 設定可能な加速プロファイル
    • 設定可能なマイクロステップ・モードと減衰モード
    • モータ・コイル電流の報告
    • 設定可能なフルスケール電流
  • ボード上の+3.3VレギュレータによりMAX22204のI/Oに給電
  • 有孔ボードとヘッダによりMAX22204回路の分離が可能
  • Windows 7®/8®/10®対応ソフトウェア
  • 完全実装および試験済み
  • 実証済みPCBレイアウト

製品概要

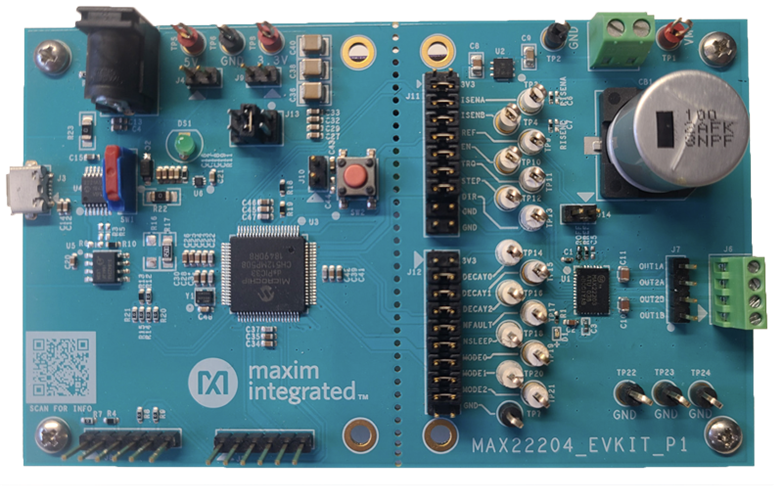

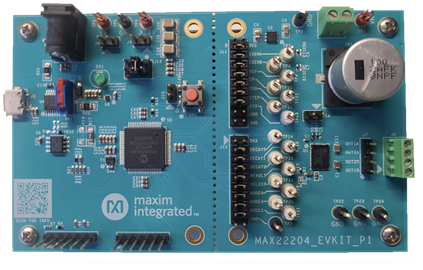

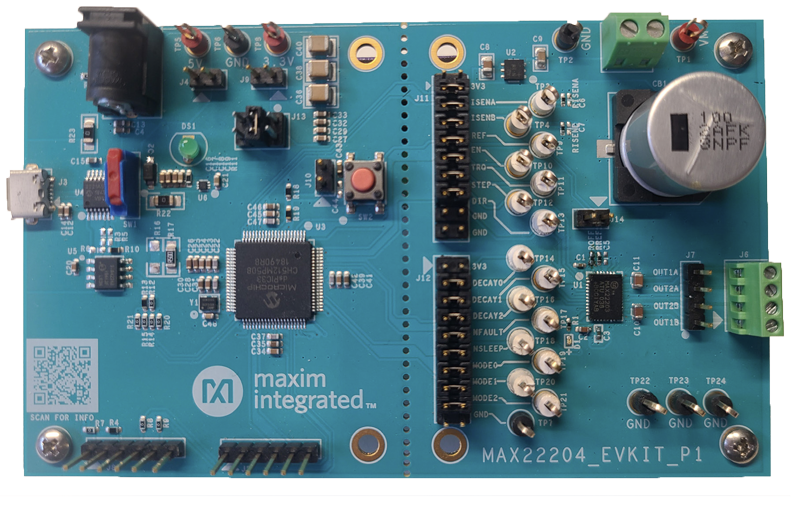

MAX22204の評価用キット(EVキット)は、+65V、3.8A (ピーク) 2相ステッパ・モータ・ドライバを評価するための実証済みデザインを提供します。このEVキットは1つのステッパ・モータの駆動が可能で、MAX22204の入力の駆動および動作モードの設定のためにボード上のマイクロコントローラ(MCU)とGUIを提供します。マイクロステップ・モード、減衰モード、目標速度、および加速度もGUIを使用して設定できます。

アプリケーション

  • ステッパモータードライバ
