製品概要
機能と利点
- 2つのアクセス可能モード:
- アナログ出力電圧モード
- アナログ出力電流モード
- 負荷インピーダンス検出に対応
- 全GPIOへのアクセス
- Windows® 10対応ソフトウェア
- 実証済みPCBレイアウト
- 完全実装および試験済み
製品概要

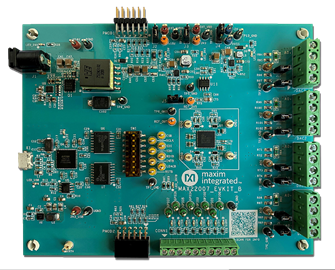

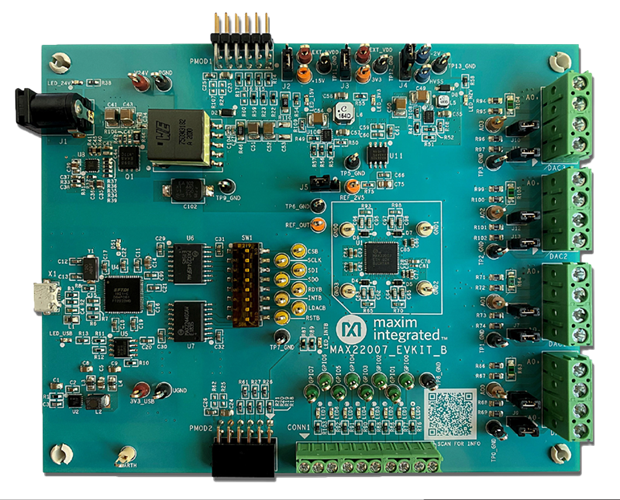

MAX22007の評価キット(EVキット)は、産業用4チャネル設定可能アナログ出力のMAX22007の評価に必要なハードウェアおよびソフトウェアを提供します。MAX22007のEVキットはPC上で動作するグラフィカルユーザーインタフェース(GUI)とUSBポートを介して通信します。このEVキットはSPI通信用にUSB-SPIブリッジのFT2232をボード上に備えていますが、PMOD1コネクタを介して外部SPIマスターがMAX22007と通信することも可能です。ボード上のDC-DCコンバータは、MAX22007への給電に必要な電源電圧(HVDD用の+15V、VDD用の+3.3V、およびHVSS用の-2V)を生成します。
PMOD1およびPMOD2コネクタを使用して複数のMAX22007のEVキットボードをデイジーチェーンモードで接続することができます。
アプリケーション
- ビルオートメーションのアナログ出力
- 設定可能アナログ出力カード
- ファクトリーオートメーションのアナログ出力
- プロセスオートメーション
- プログラマブルロジックコントローラ
