製品概要
機能と利点
- 広い入力電圧範囲:2.7V~16V
- 出力電圧範囲:0.4V~5.8V
- 選択可能:スイッチング周波数、OCP閾値、DEM機能、DCMモード、電圧ループ・ゲイン、PMBusアドレス
- 高い効率と電力密度
- 少ない部品数
- 実証済みPCBレイアウト
- 基本的な機能を完全実装済みおよび試験済み
製品概要

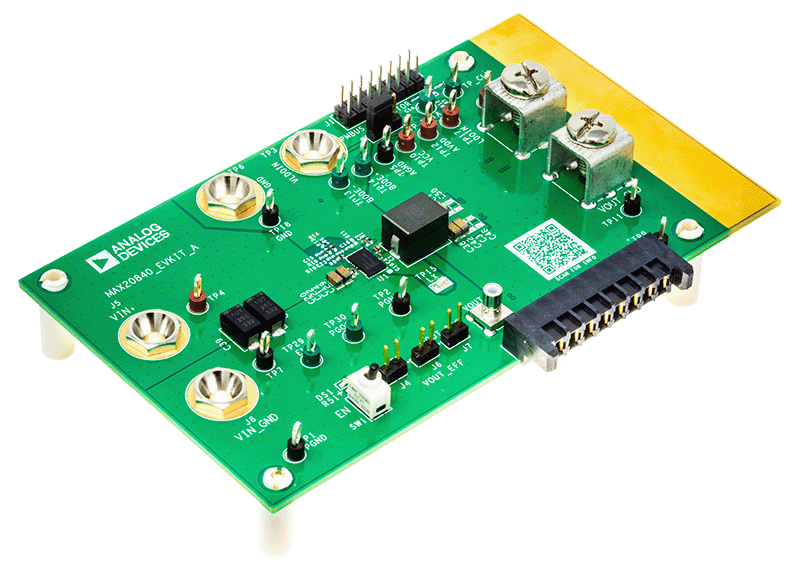

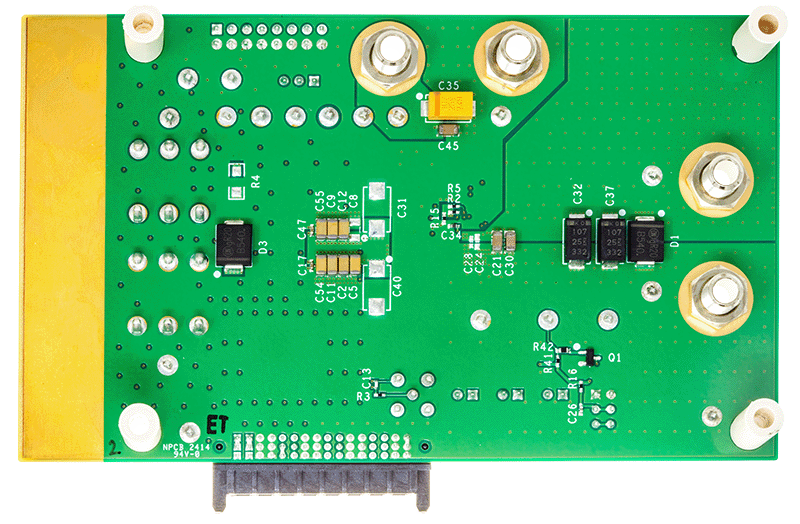

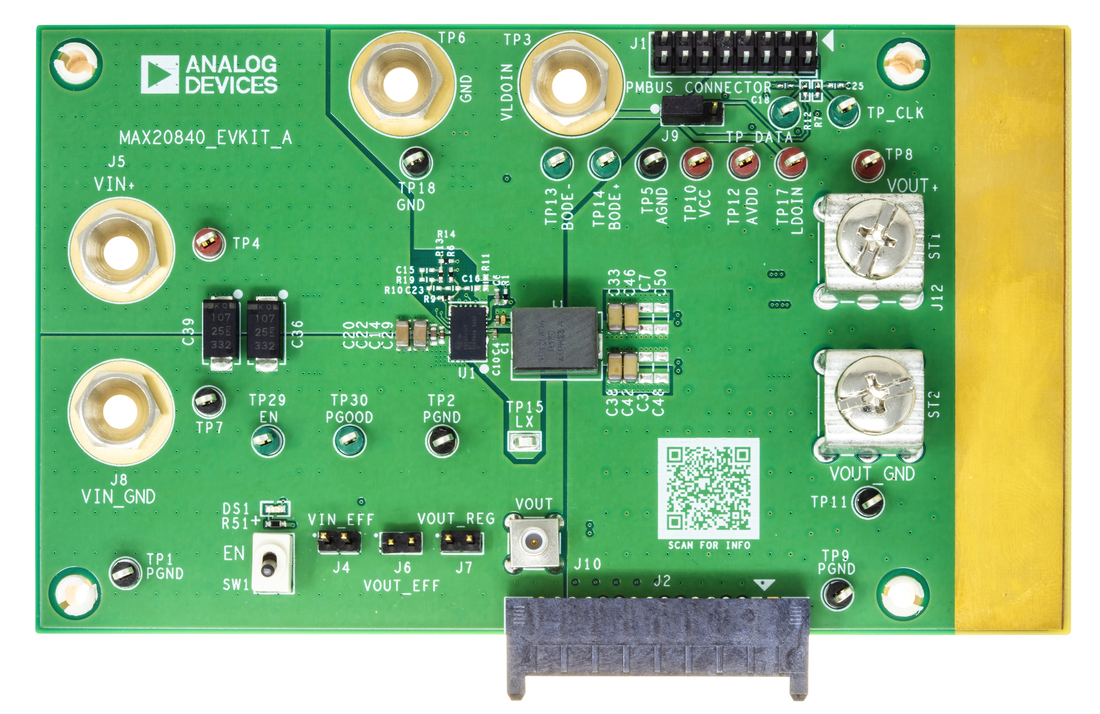

MAX20840T評価用キット(EVキット)は、MAX20840T(PMBus™インターフェースを備えた、シングル出力、完全統合型、高効率の降圧DC/DCスイッチング・レギュレータ)の評価を目的としたリファレンス設計プラットフォームです。MAX20840Tには、ゲート・ドライブ(VCC)と内部回路(AVDD)に給電する1.8V LDO出力が内蔵されています。このデバイスにはオプションのLDO入力ピン(LDOIN)もあり、2.5V~5.5Vのバイアス入力電源に接続して効率を最適化できます。本EVキットは最大40Aを負荷に供給できます。このEVキット・パッケージは完全実装済みおよび試験済みで、高効率、高電力密度の多層PCB実装です。
2つの外部抵抗に作用する主要なコンバータ設定パラメータを選択することで、さまざまなアプリケーション・シナリオの要件に合わせて柔軟に設計できます。
詳しい説明、機能、利点、パラメータについては、MAX20840T ICのデータシートを参照してください。
対象となる製品
関連資料
-
MAX20840TEVKIT User Guide: Evaluation Kit for MAX20840T (Rev. 0)2024/11/19PDF1 M
-
MAX20840TEVKIT Gerber Files2024/11/19ZIP3 M
