製品概要

機能と利点

入力電源範囲：3.5V～36V
出力電圧：5Vまたは3.3V固定、または1V～10Vの範囲で調整可能
出力電流：最大20Aを供給
周波数同期入力
イネーブル入力
電圧監視PGOOD出力
実証済みPCBレイアウト
完全実装および試験済み

製品概要

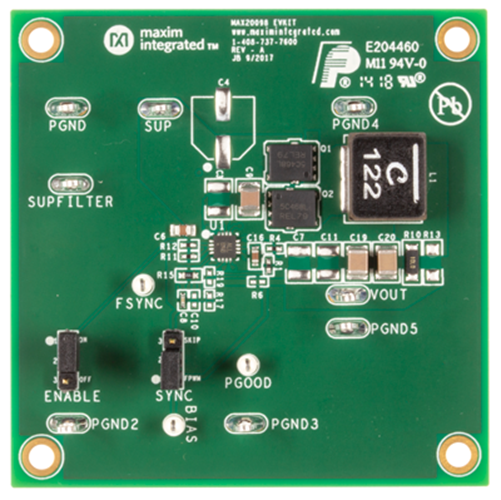

MAX20098の評価キット(EVキット)は、3.5µAのI_Qを備えた車載2.2MHz 同期整流ステップダウンコントローラのMAX20098を評価するための実証済みデザインを提供します。このEVキットのPCBにはMAX20098ATEA/VY+が実装され、評価用の各種テストポイントおよびジャンパを備えています。EVキットの出力電圧は固定で、最小限の部品変更によって容易に設定可能です。デフォルトのEVキットは3.5V～36Vの入力電圧で最大7Aを供給するように設計されていますが、最大20Aを供給するように設定可能です。PGOOD信号を観察することによって出力電圧品質の監視が可能です。
