MAX20008EVKIT

製品概要

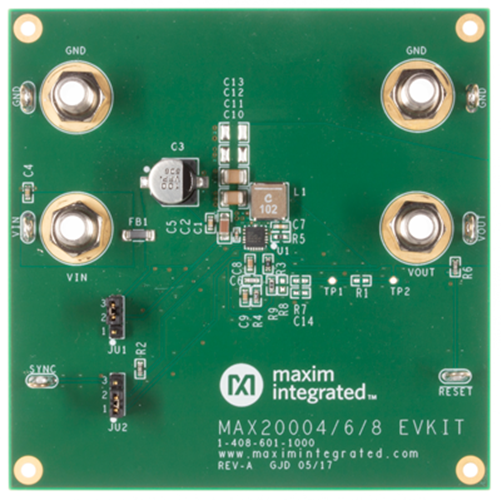

MAX20006/MAX20008の評価キット(EVキット)は、低動作電流の高電圧、電流モード、同期整流ステップダウンコンバータのMAX20004/MAX20006/MAX20008を実証します。このEVキットは広い3.5V～36Vの入力範囲にわたって動作します。出力はデフォルトの構成では5Vに設定されていますが、適切な部品を使用することで1V～10Vの範囲で調整可能です。MAX20004/MAX20006/MAX20008の電流制限は、それぞれ4A/6A/8Aの公称出力電流に対応します。

このEVキットのスイッチング周波数は、デフォルトの構成では2.2MHz (MAX20006EVKIT)または400kHz (MAX20008EVKIT)のいずれかに設定されています。スイッチング周波数は220kHz～2.2MHzの範囲で抵抗によって設定可能で、外部信号に同期させることができます。このEVキットは、ボード上に用意されたジャンパを介して、固定周波数(PWMモード)または軽負荷効率用のパルススキップ動作(SKIPモード)に設定することができます。

アプリケーション

• ADAS
• DC分散電源システム
• ナビゲーションおよびラジオヘッドユニット
• 自動車のポイントオブロードアプリケーション
