製品概要

機能と利点

  • 4.5V～40Vの動作入力電圧範囲（TVSダイオードD101、D201を取り外し、ジャンパJU101、JU201を開放することで、動作範囲が最大60Vまで拡張されます）
  • 40VのTVSダイオード（D101およびD201）を一連の入力端子に装備
  • ショットキー・ダイオード（D103）を一連の出力端子に装備
  • 低電圧ロックアウト（UVLO1、UVLO2）、過電圧ロックアウト（OVLO1、OVLO2）、3種類の電流制限タイプ、電流制限閾値を評価
  • 両方の入力電圧に対してUVLO（Under Voltage Lock Out）を4.5Vに設定
  • 両方の入力電圧に対してUVLO（Under Voltage Lock Out）を4.5Vに設定
  • 内部でプルアップされたアクティブ・ハイ・イネーブル入力
  • ジャンパ設定可能な電流制限（デフォルトでは0.3Aとして選択済み）
  • ジャンパ設定可能（JU102、JU202）な電流制限タイプ（デフォルトでは自動リトライとして選択済み）
  • 設定可能な立上がりブランキング時間（C103、C203）
  • フォルト表示信号（UVOV1、UVOV2、FLAG1、FLAG2）
  • 実証済みPCBレイアウト
  • 完全実装済および試験済み

製品概要

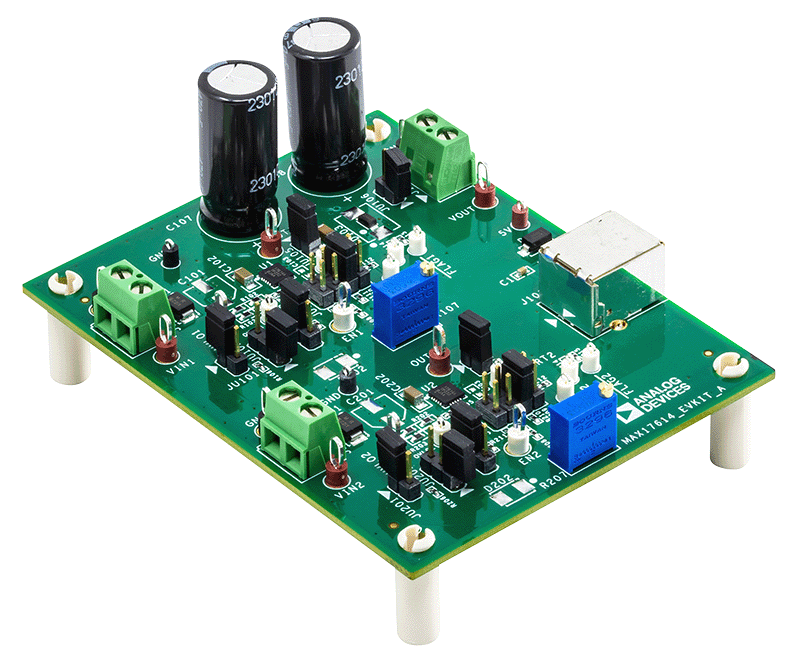

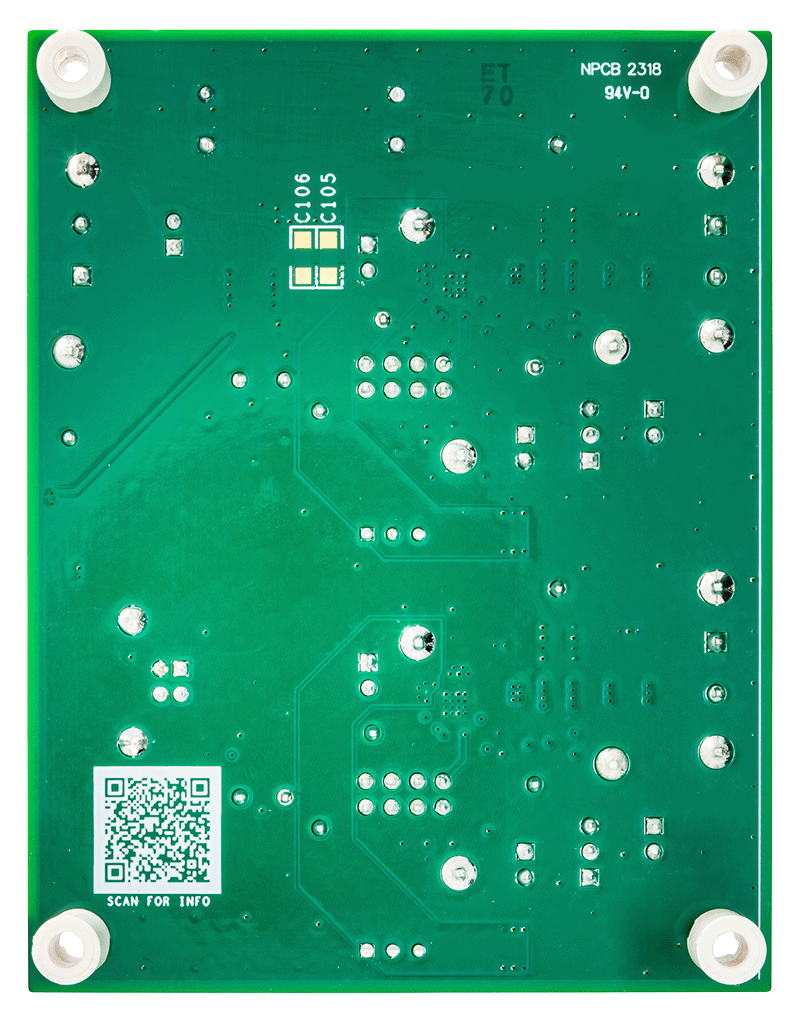

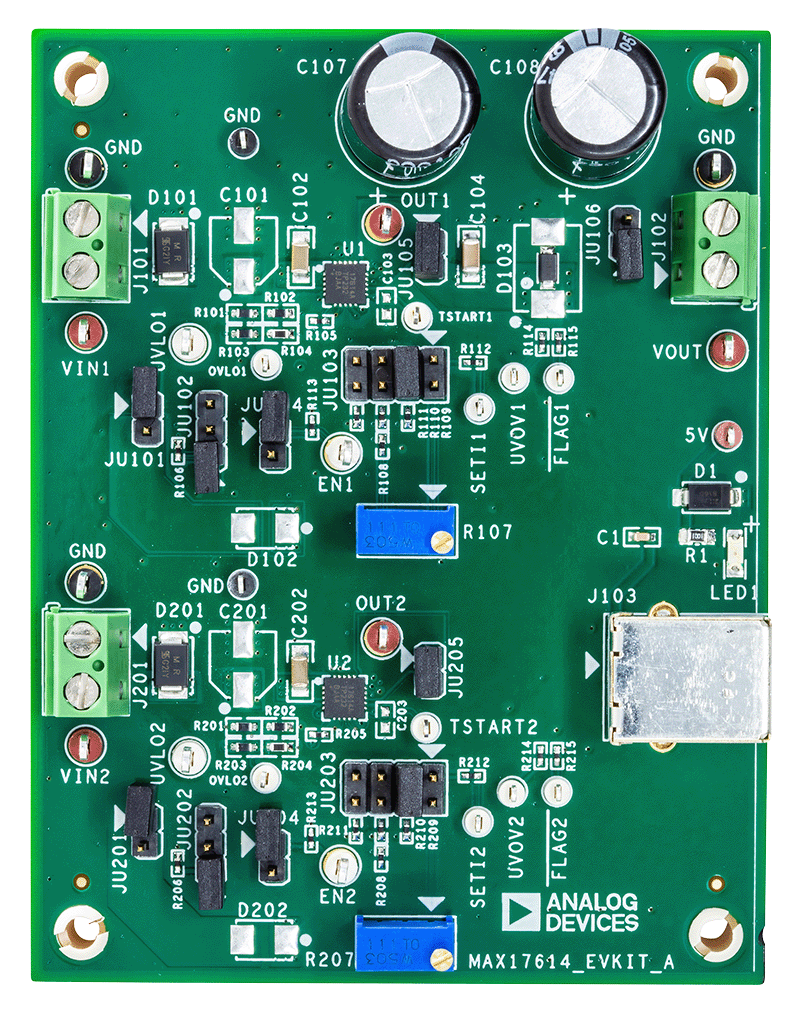

MAX17614評価用キット（EVキット）は、MAX17614理想ダイオード／電源セレクタ（20ピンTQFN-EPパッケージ）の動作を確認できる、完全実装済および試験済みの回路基板です。このEVキットは、入力として2つの電源を接続できます。理想ダイオード・アプリケーションでは、電圧が高い方の電源から負荷の電力が供給されます。電源セレクタ・アプリケーションでは、それぞれのENピンを駆動することにより2つの電源のいずれかから負荷の電力が供給されます。このEVキット構成では、2つのインスタンスの独立した設定により、電流制限の閾値を（0.15A～3Aの範囲で）変えながら、調整可能な過電圧、低電圧、逆電流ブロッキング、3種類の電流制限（オートリトライ、連続、ラッチオフ）の動作を確認できます。ICの利点と機能の詳細については、MAX17614 ICのデータシートを参照してください。
