MAX17555BEVKIT

製品概要

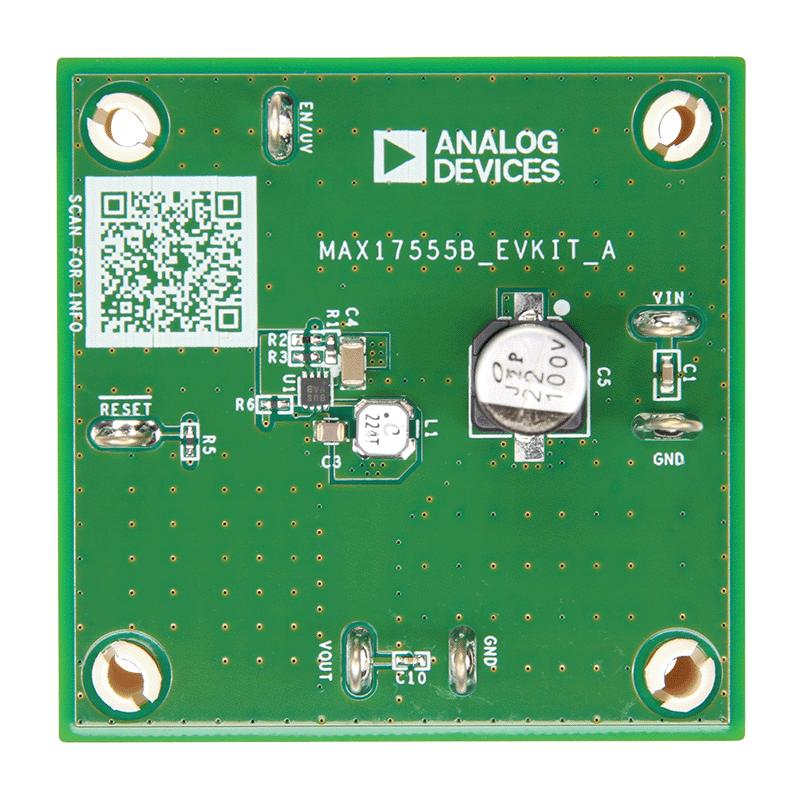

MAX17555B評価用キット（EVキット）は、組み立てが完了したテスト済みの回路基板です。8ピンTDFN（2mm x 2mm）パッケージを採用した4V～60V、50mA、超小型、高効率の同期整流式降圧DC/DCコンバータであるMAX17555Bの性能を実証します。このEVキットは、10V～60Vの入力電圧範囲で動作するように設計されており、5V、50mAの出力を供給します。このEVキットは、EN/UVピンとHYSTピンを使用して、13V（最大）でオンに、10V（最大）でオフになるように設定されています。この降圧コンバータは70kHzの固定周波数で動作し、供給された部品の使用時、87.3%のピーク効率を実現します。

このEVキットは使い方が簡単で、外付け部品を最小限に抑えて容易に構成できます。MAX17555Bは、設定可能な入力EN/UV、HYST閾値、およびオープンドレインRESET信号を備えています。このデバイスには、過負荷や短絡条件に対する内蔵ヒカップ・モード保護とサーマル・シャットダウン機能が備わっています。このEVキットはCISPR32クラスB規格に準拠しています。
