MAX17554AEVKIT

製品概要

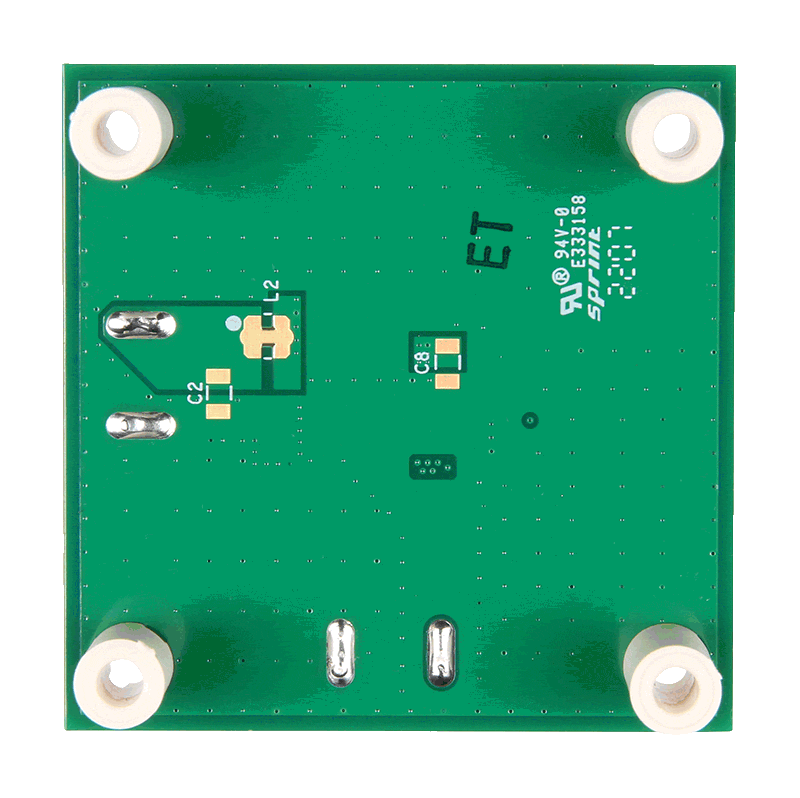

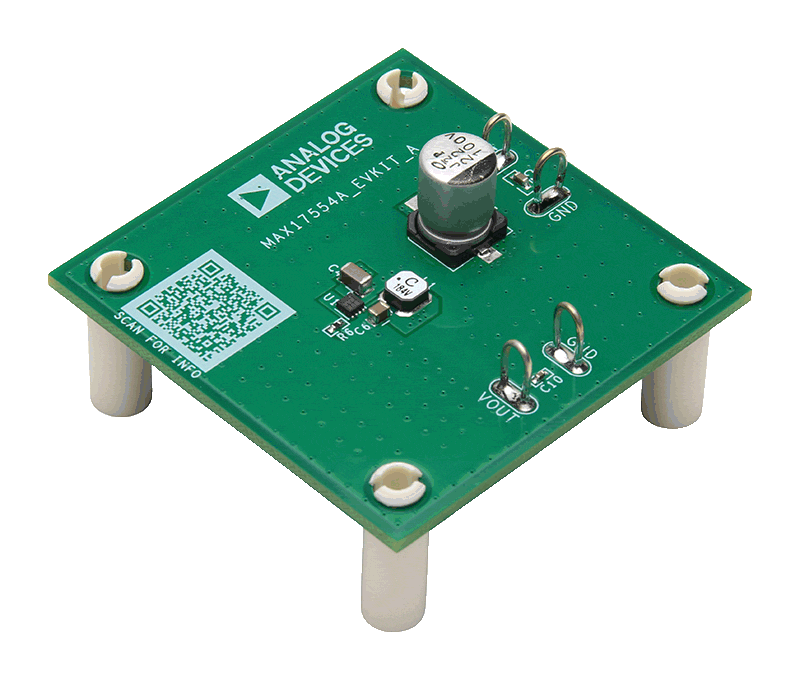

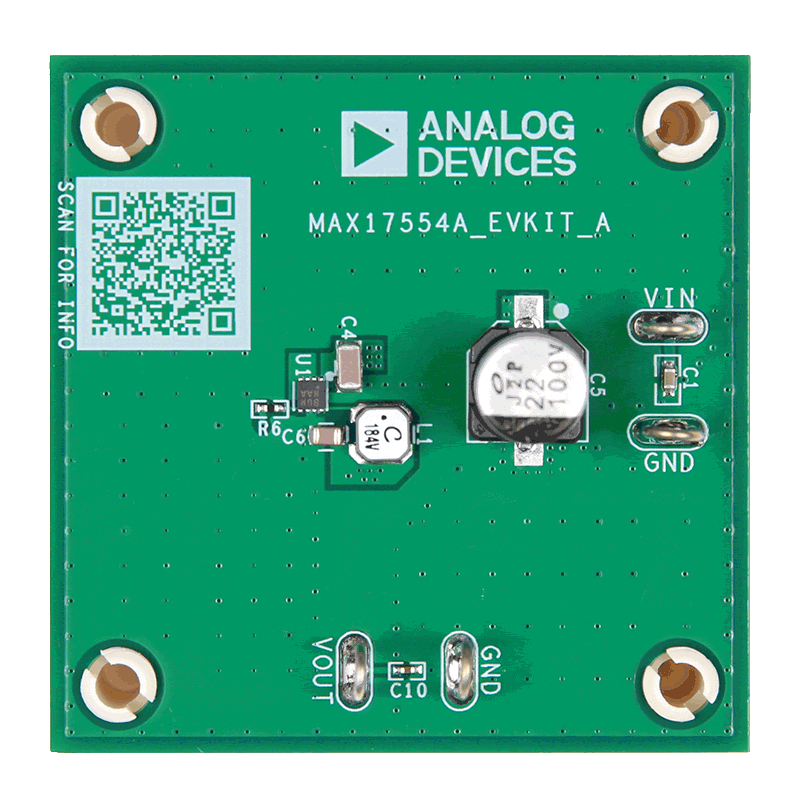

MAX17554A評価用キット（EVキット）は、組み立てが完了したテスト済みの回路基板です。8ピンTDFN（2mm x 2mm）パッケージを採用した10V～60V、50mA、超小型、高効率の同期整流式降圧DC/DCコンバータであるMAX17554Aの性能を実証します。このEVキットは、10V～60Vの入力電圧範囲で動作するように設計されており、3.3V、50mAの出力を供給します。MAX17554Aは42.5V（最大）でオンになり、10V（最大）でオフになります。この降圧コンバータは70kHzの固定周波数で動作し、供給された部品の使用時、48V入力、3.3V 10mA出力で、軽負荷時の高効率76%を実現します。

このEVキットは使い方が簡単で、外付け部品を最小限に抑えて容易に構成できます。MAX17554Aは、固定ターンオン／オフ入力電圧と70kHzの固定スイッチング周波数を備えています。このデバイスには、過負荷や短絡条件に対する内蔵ヒカップ・モード保護とサーマル・シャットダウン機能が備わっています。このEVキットはCISPR32クラスB規格に準拠しています。
