製品概要

機能と利点

  • MAX17291C ICを評価
  • （3 x 2バンプ、0.4mmピッチ）
  • 入力範囲：1.8V～4.5V
  • 出力電圧：5.5V～20Vの範囲内で設定可能
  • ピーク入力電流：最大80mA
  • 実証済みの2層、1.5オンス銅PCBレイアウト
  • 小型のソリューション・サイズを実証

製品概要

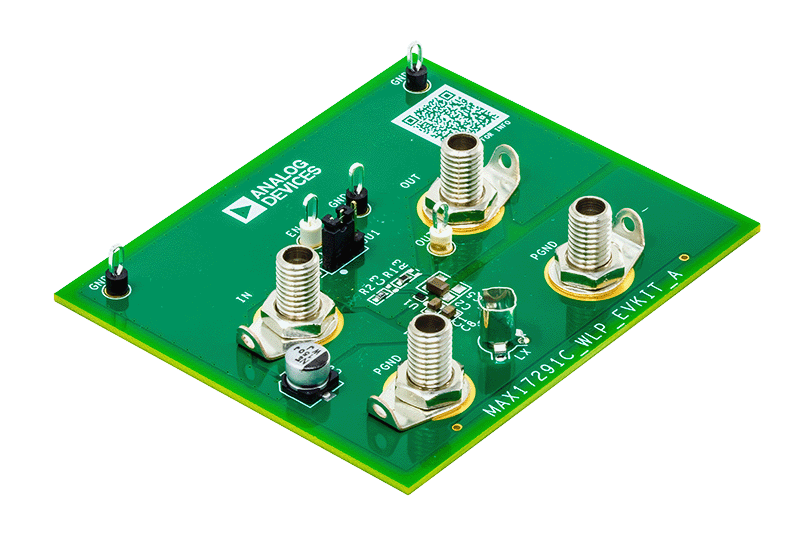

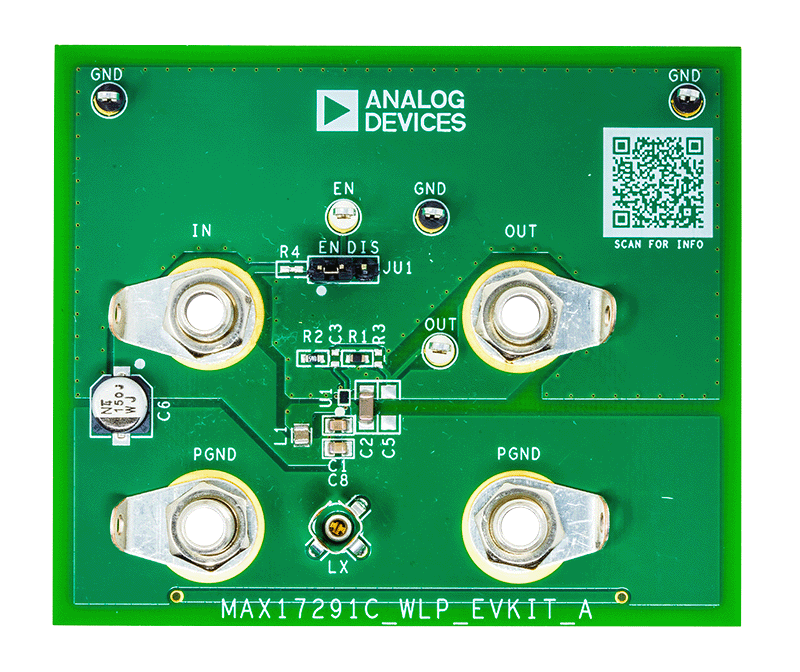

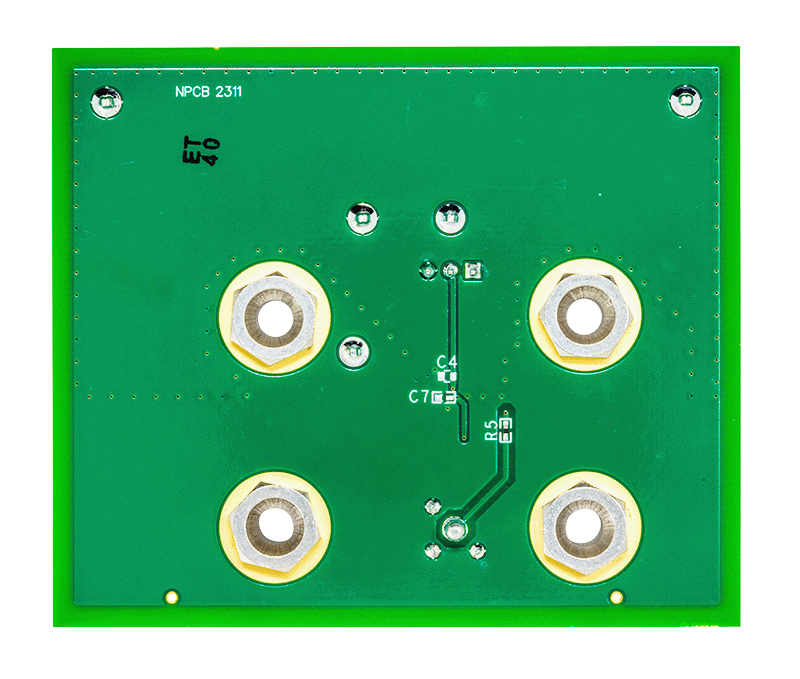

MAX17291C評価用キット（EVキット）では、ウェーハ・レベル・パッケージ（WLP）に組み込まれたMAX17291C ICを評価できます。MAX17291Cは、80mAのピーク・インダクタ電流制限、TrueShutdown™、および短絡保護を備えた低静止電流の昇圧（ステップアップ）DC/DCコンバータです。このEVキットは1.8V～4.5Vの入力範囲で動作し、抵抗によって設定可能な5.5V～20Vの出力電圧を供給します。このEVキットにはMAX17291CANT+が付属しています。

マーケット＆テクノロジー

対象となる製品

推奨システム動作環境

  • MAX17291C WLP EVキット
  • 1.8V～4.5V、5A DC電源
  • デジタル電圧計（DVM）
