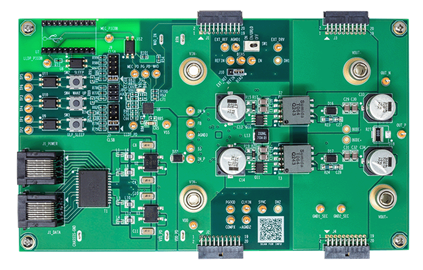

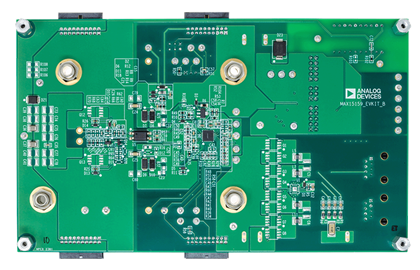

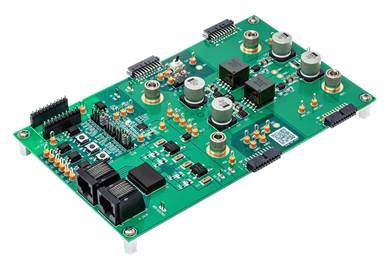

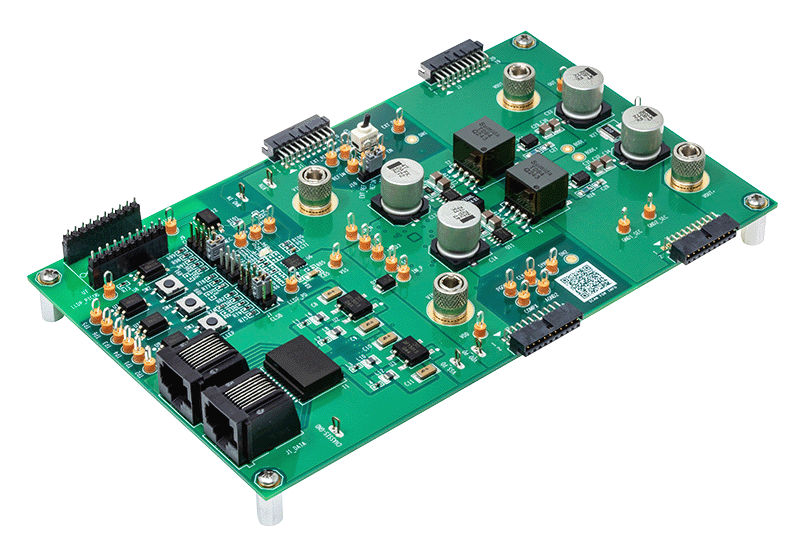

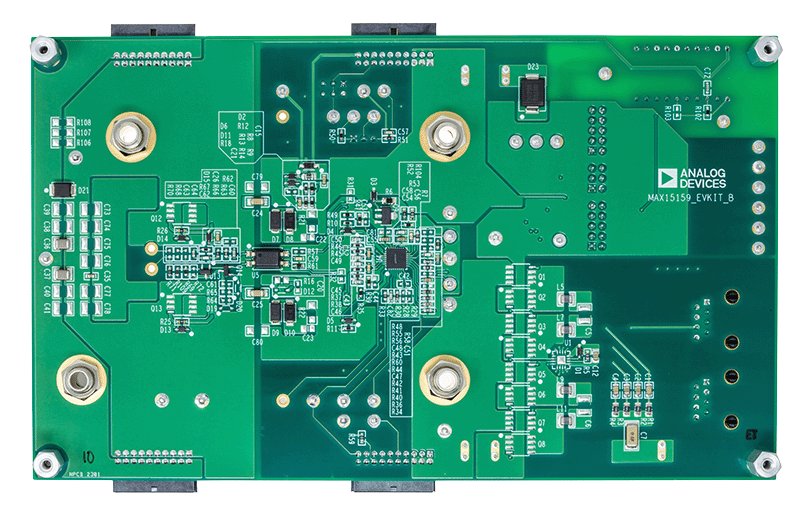

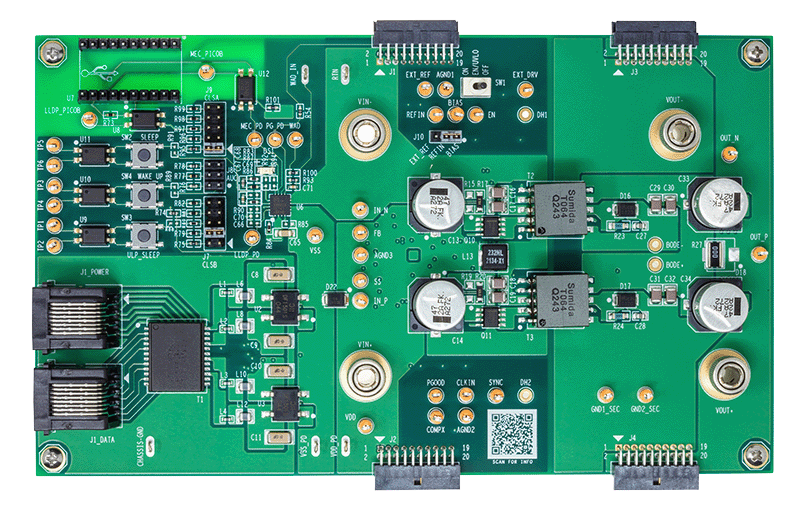

MAX15159EVKIT

製品概要

MAX15159評価用キット（EVキット）は、ローサイドMOSFETゲート・ドライバ機能を強化した高電圧マルチフェーズ昇圧／フライバック・コントローラMAX15159を評価することができる実績のある設計となっています。このコントローラは、単相、2相、3相、4相の昇圧／フライバック構成をサポートするように設計されています。

このEVキットは40V～60Vの入力電圧範囲で動作します。デフォルトでは54Vの出力電圧を供給しますが、出力電圧はFBピンの抵抗分圧器を変更するか、1.5V～2.2Vの範囲の外部REFIN入力電圧を使用することで設定可能です。このEVキットには、実績のある6層PCB設計でMAX15159が使用されています。このEVキットは、MAX15159に10Vの電源電圧を供給するオンボードRCD回路も備えています。3相または4相の動作には、2つのMAX15159 EVキットが必要です。
