製品概要
機能と利点
- 広範囲の入力電圧と負荷条件に対応する堅牢な動作
- VDDOK表示
- チャネル状態およびフォルト状態のLED表示
- 誘導性負荷の高速消磁
- SYNCH入力によってスイッチの同時更新が可能
- SPIおよびSYNCHウォッチドッグ対応
- グローバルFAULTおよび通信エラー表示
- 広いロジック電圧範囲
- デイジーチェーンが可能なSPI通信
- 温度範囲:-40℃~+125℃
- 実証済みPCBレイアウト
- 完全実装および試験済み
- Windows* 10対応ソフトウェア
製品概要

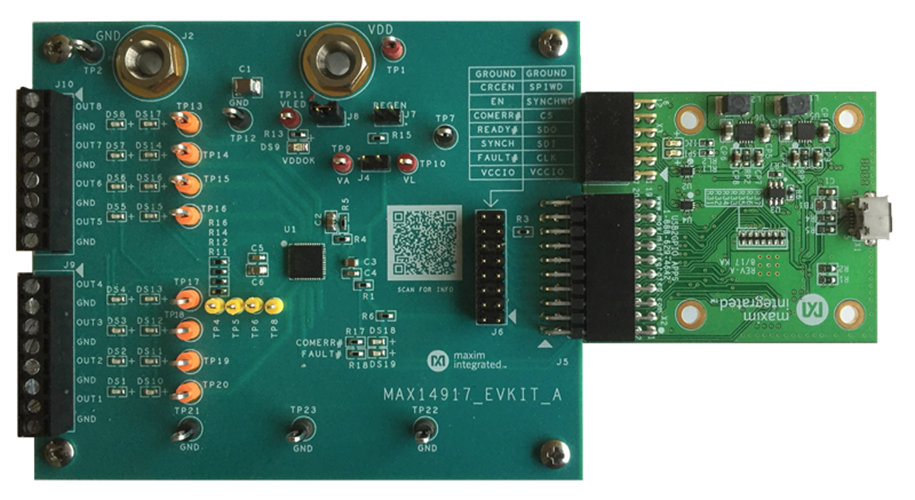

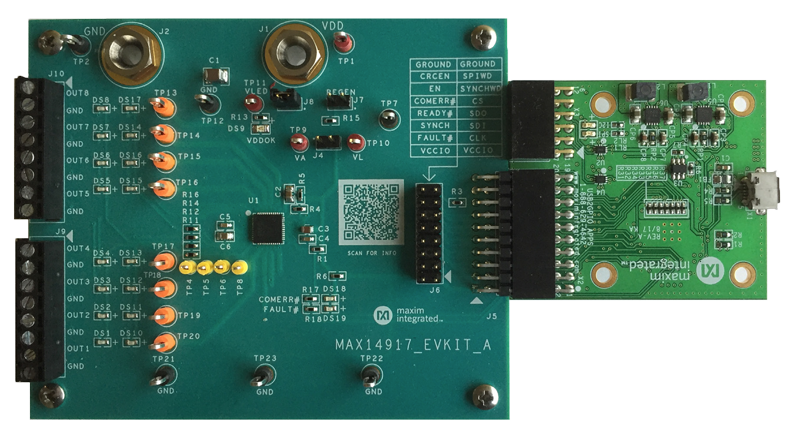

MAX14917の評価キット(EVキット)は、オクタル(8回路)ハイサイドスイッチのMAX14917を評価するための実証済みデザインを提供します。このEVキットには、MAX14917の評価ボードおよびPCから対象デバイスへのUSBポートおよびUSB2GPIOインタフェースボードを介した通信を提供するグラフィカルユーザーインタフェース(GUI)が含まれています。USB2GPIOのEVキットは個別にご注文ください。
GUIはWindows 10に対応し、MAX14917 ICの機能を実行します。EVキットのGUIによって、8つのハイサイドスイッチを高速SPIインタフェースを介して個別に制御し、チャネル別の過負荷診断、通信エラー、およびサーマルシャットダウン診断などの診断情報をMAX14917から受信することが可能です。
MAX14917のEVキットは外部+24V電源から給電する必要があり、全負荷時に10A以上を消費します。USB2GPIOインタフェースボードはUSBポートから給電されます。
MAX14917のEVキットボードには48ピンFC2QFNパッケージ(6mm × 6mm)のMAX14917AFM+が実装されています。
アプリケーション
- ビルオートメーション
- 工場オートメーション
- 産業用デジタル出力
- 産業用IoT
- PLCシステム
関連資料
-
MAX14917EVKIT Schematic2023/05/30PDF40K
-
MAX14917EVKIT: Evaluation Kit for the MAX14917 Data Sheet (Rev. 0)2020/06/18PDF1M
-
MAX14917EVKIT ODB Files - Design Files2023/09/18ZIP1M
-
MAX14917EVKIT PCB2023/05/30PDF879K
-
MAX14917EVKIT BOM2023/05/22PDF41K
