製品概要

機能と利点

  • MAX14912の簡便な評価
  • 高速プッシュプルデジタル出力
  • セーフデマグネタイゼーションによって無制限のインダクタンスの安全なターンオフを実現するハイサイドスイッチオプション
  • USB2PMB2#またはUSB2GPIO#アダプタおよびMunich GUIソフトウェアとの動作が可能

製品概要

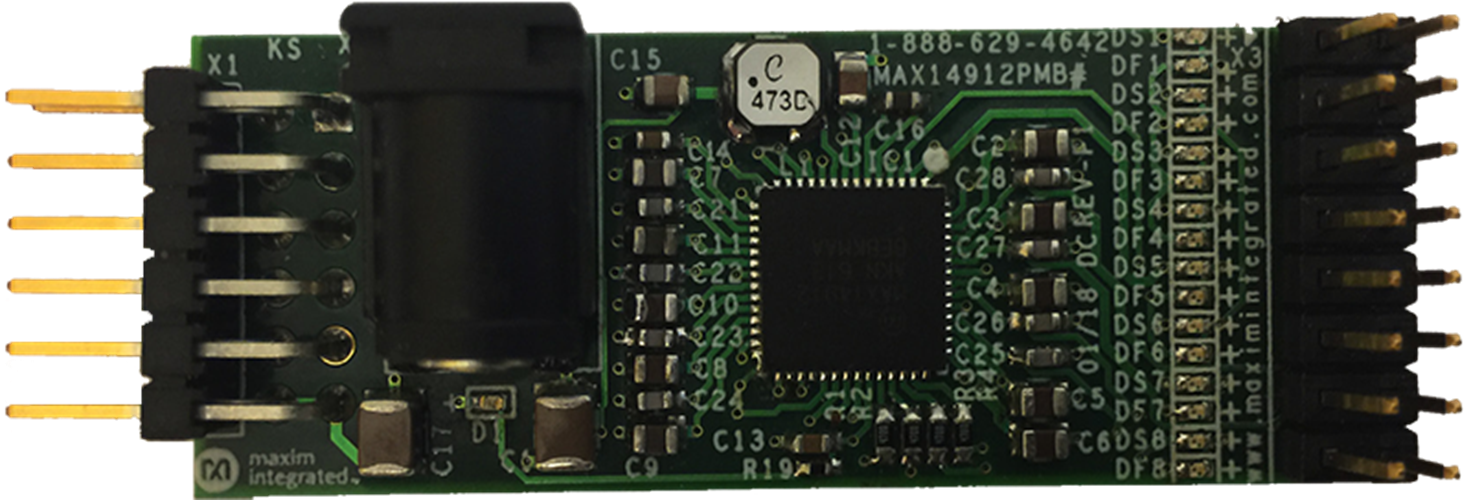

MAX14912ペリフェラルモジュール(MAX14912PMB)は、オクタル(8回路)デジタル出力ドライバのMAX14912を評価するためのハードウェアを提供します。ICの動作の詳細については、MAX14912 ICのデータシートを参照してください。

このモジュールは、さまざまな方法で使用することができます。マキシムは、Munich GUIソフトウェアを使用してUSBケーブルを介して通信を行う低コストのUSB2PMB1#、USB2PMB2#、またはUSB2GPIO#アダプタボードを販売しています。これは、このボードには付属していません。あるいは、12ピンPmod™対応コネクタを備えた任意のマイクロコントローラまたはFPGAを使用することも可能です。ユーザーのもう1つのオプションは、ワイヤラッピングによって自分のシステムからコネクタX1上のピンへの一時的な接続を行うことです。

PmodのPCBサイズはわずか長さ50mm × 幅20mmで、幅はX3コネクタのサイズによって決まります。
