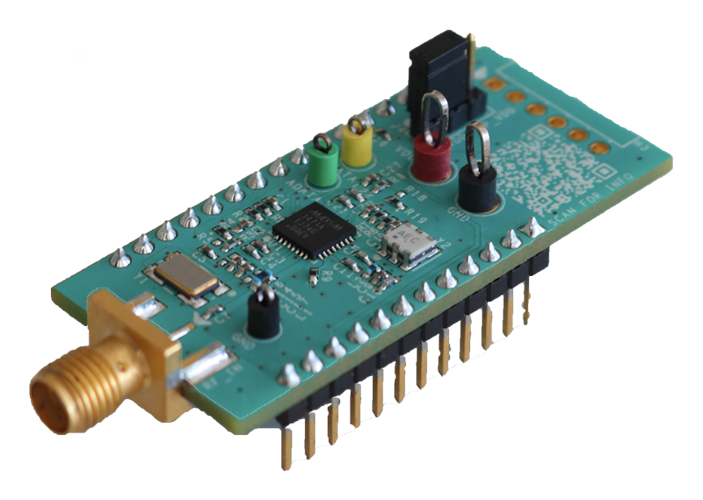

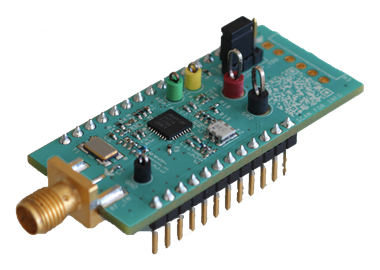

MAX1471EVKIT-315

製品概要

MAX1471の評価キット(EVキット)は、デバイスを再設定することなく300MHz～450MHzの周波数範囲の振幅偏移変調(ASK)データと周波数偏移変調(FSK)データの両方を受信するように設計された低電力、スーパーへテロダイン、サブGHz RFデュアルチャネルレシーバのMAX1471の評価を簡素化します。

MAX1471の評価キットは、外部マイクロコントローラ(MCU)およびコンピュータ上で動作するグラフィカルユーザーインタフェース(GUI)ソフトウェアとの組み合わせで動作します。MAX1471は内部レジスタ設定および制御にSPIインタフェースを使用します。

MAX1471のEVキットは、315MHz (MAX1471EVKIT-315)と433.92MHz (MAX1471EVKIT-433)の2つのバージョンで提供されます。受動部品はこれらの2つの周波数用に最適化されていますが、300MHz～450MHzの範囲の任意のRF周波数で動作するように容易に変更することができます。

このEVキットは簡素なGUIを提供するWindows^® 10対応ソフトウェアを備え、SPIポートを介したMAX1471のレジスタの設定が可能です。また、MAX32630FTHRアプリケーションプラットフォームを使用する場合に、このGUIはボード上のPMICを制御し、MAX1471の機能を評価するためのクイックスタートレジスタ設定を提供します。

アプリケーション

• 車載リモートキーレスエントリ(RKE)
• ガレージ開閉器
• ホームオートメーション
• ローカルテレメトリシステム
• 医療用システム
• セキュリティシステム
• タイヤ圧監視システム
• ワイヤレスキー
• ワイヤレスセンサー
