データシート Rev. 0
1 すべてを表示

製品概要

機能と利点

  • 6つの片方向チャネル、各種のチャネル方向構成およびデータ速度(最大200Mbps)
  • 内蔵LEDによってデバイスの通信可能状態を表示
  • SMAコネクタによって外部機器との接続が容易
  • 広い電源電圧範囲：1.71V～5.5V
  • 20ピンSSOPパッケージで最大3.75kVRMS (60秒)の絶縁を保証
  • 温度範囲：-40℃～+125℃
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品概要

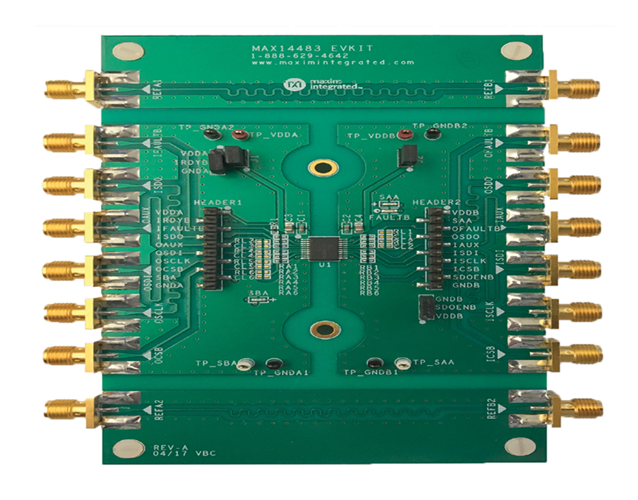

MAX14483の評価キット(EVキット)は、6チャネル、3.75kVRMS、SPIデジタルアイソレータのMAX14483を評価するための実証済みデザインを提供します。このEVキットは、SMAコネクタまたはテストポイントのいずれかを介して全6つのチャネルへの容易なアクセスが可能です。レディ信号(SAAおよびSBA)とアクティブローFAULT出力の内蔵LEDは、信号の状態を直接表示します。

このEVキットは、公称出力電圧が1.71V～5.5Vの範囲の2つの個別の絶縁型電源から給電してください。2つの側の間を絶縁せずにデバイスの電気的パラメータを評価する場合は、1つの電源を使用することもできます。

MAX14483EVKIT#には、20ピンSSOPパッケージ(沿面および空間距離5.5mm)のMAX14483AAP+が実装されています。

アプリケーション

  • ビルオートメーション
  • 汎用SPIバス絶縁
  • 産業用オートメーション
  • プロセスオートメーション
  • プログラマブルロジックコントローラ
  • ロボット工学
