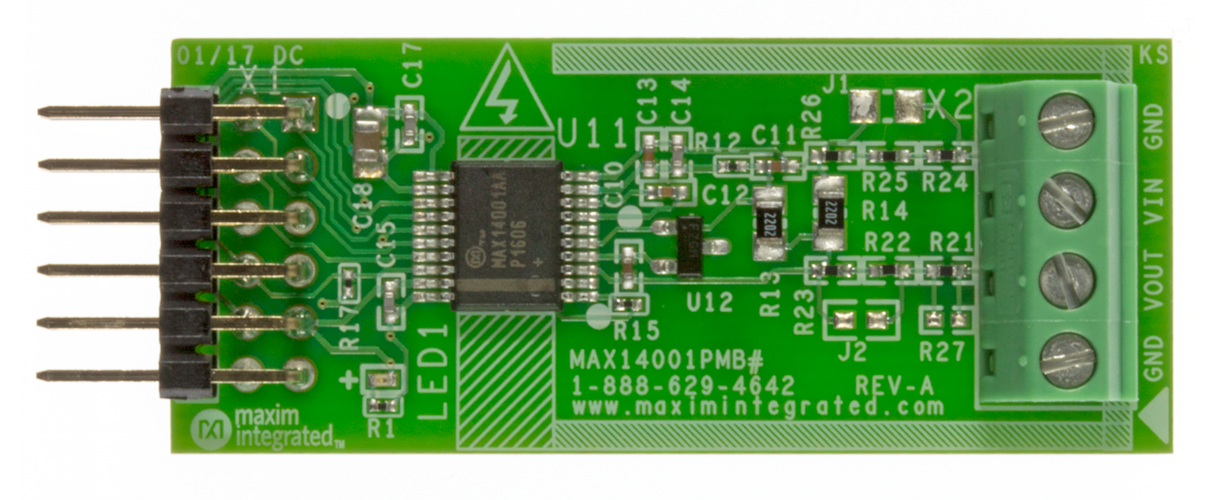

MAX14001PMB

製品概要

MAX14001ペリフェラルモジュールは、絶縁型ADCのMAX14001を評価するためのハードウェアを提供し、2チャネルのデータ、ライン電圧(最大230V ACまたは±325V DC)、および負荷電流(最大5A)を測定します。すべての電力と通信には簡素なUSBケーブルを使用し、個別のフィールド側電源は不要です。内蔵DC-DCコンバータはシステムに電源絶縁を提供し、全フィールド側回路に給電します。この集積型設計によって、絶縁型ADCシステムを構築するためのBOMおよび基板サイズが削減されます。ICの動作の詳細については、MAX14001 ICのデータシートを参照してください。

MAX14001PMBは、SPI通信用の12ピンPmod^™対応コネクタを備えています。このペリフェラルモジュールは、さまざまな方法で使用することができます。マキシムは、Munich GUIソフトウェアを使用してUSBケーブルを介して通信を行う低コストのUSB2PMB2アダプタボードを販売しています。これはこのボードには含まれていませんが、マキシムまたはその販売代理店から入手可能です。あるいは、SPI通信用の12ピンPmod対応コネクタを備えた任意のマイクロコントローラまたはFPGA も使用可能です。

アプリケーション

• 配電オートメーション
• 高電圧バイナリ入力(12V～300V)
• 産業用制御、マルチレンジ、個別に絶縁された入力を備えたデジタル入力モジュール
• サブステーションオートメーション
