MAX11216EVKIT

製品概要

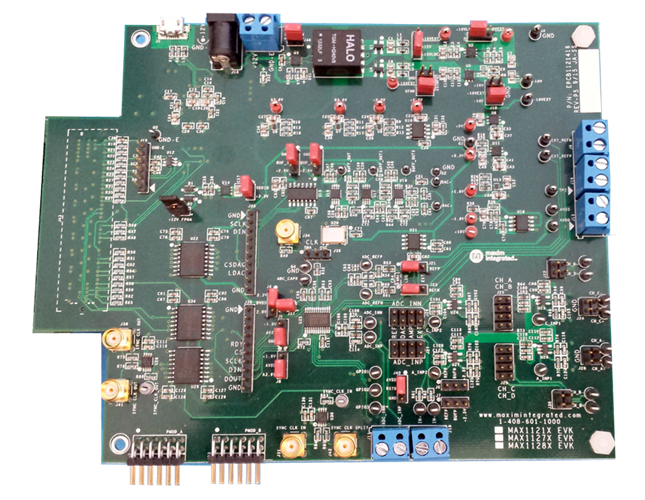

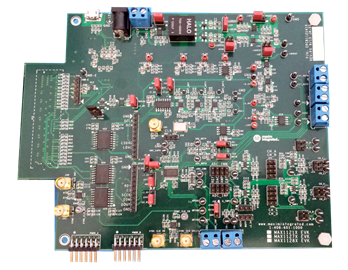

この評価キット(EVキット)は、PGAを内蔵した24ビット、64kspsデルタシグマADCのMAX1121Xファミリを実証します。このEVキットは、対象デバイスとPC間の通信を提供するグラフィカルユーザーインタフェース(GUI)を備えています。EVキットは、以下の複数のモードで動作することができます。

1. スタンドアロンモード：｢スタンドアロン｣モードでは、EVキットはUSBケーブルを介してPCに接続され、完全なEVキットの機能の一部を実行し、サンプルレートおよびサイズに制限があります。
2. FPGAモード：｢FPGA｣モードでは、EVキットは低ピン数のFMCコネクタを介してAvnet ZedBoard^™に接続されます。ZedBoardはXilinx^® Zynq^®-7000 SoCを備えており、イーサネットポートを介してPCに接続されます。これによって、GUIはメザニンカードの機能を完全に制御してさまざまな動作を実行することができます。EVキットとFPGAプラットフォームの組合せによって、対象ICの完全な評価テスト一式を実行することができます。
3. ユーザー供給のSPIモード：USBおよびFMCインタフェース以外に、このEVキットはユーザーが用意するSPIインタフェース用に2つの12ピンPMOD形式ヘッダも備えており、RDYB、SCLK、DIN、DOUT、およびCSBの各信号を接続することができます。

このEVキットは、ICの各機能を実行するためにWindows XP^®、Windows^® 7、およびWindows 8.1対応のソフトウェアを備えています。EVキットのGUIによって、さまざまなサンプルサイズ、調整可能なサンプリングレート、ボード上または外部リファレンスのオプション、およびサンプリングした信号のFFTとヒストグラムを含む、.jpgまたは.csv形式でグラフを保存する機能を備えたグラフ作成ソフトウェアを利用することができます。

ZedBoardボードは、+12V AC-DCアダプタからの給電に対応しています。EVキットは、ZedBoardによる給電またはローカルの12V電源による給電が可能です。このEVキットは、ボード上にトランスとデジタルアイソレータが実装されており、ZedBoard/ボード上のプロセッサからICを絶縁します。

MAX11214のEVキットには、24ピンTSSOPパッケージのMAX11214EUG+が実装されており、MAX11216のEVキットには、24ピンTSSOPパッケージのMAX11216EUG+が実装されています。

アプリケーション

• ATE
• 高精度ポータブルセンサー
• 医療用機器
• 科学計測
• 地震データ収集
