製品概要

製品概要

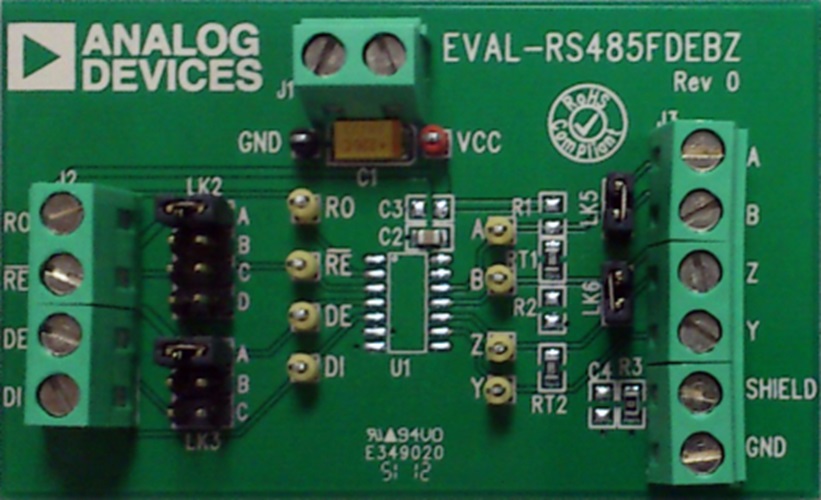

EVAL-RS485FDEBZは、標準14ピンSOICフットプリントの全二重RS-485トランシーバーを素早く簡単に評価できます。評価用ボードでは、スクリュー端子ブロックにより、ドライバ入力（DI）、レシーバー出力（RO）、ドライバ・イネーブル（DE）、レシーバの出力（RO）のデジタルI/Oに接続できます。バス信号A、B、Y、およびZ（全二重バス）をバスのスクリュー端子ブロックに接続できます。終端抵抗は、AとB間およびYとZ間に装着されています。これらは、半二重構成（A～Y、B～Z）で接続して、RS-485ドライバを評価できます。レシーバー入力のプルアップおよびプルダウン（バイアス抵抗）用にフットプリントが用意されているため、この構成でRS-485レシーバーを評価することもできます。

ボードでの評価用のデバイスは別売りです。
