EVAL-LTC7066

製品概要

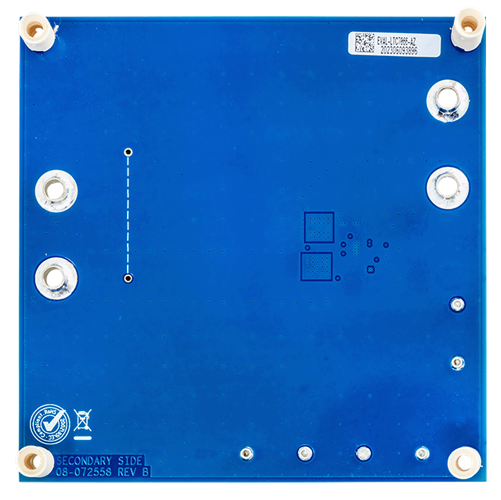

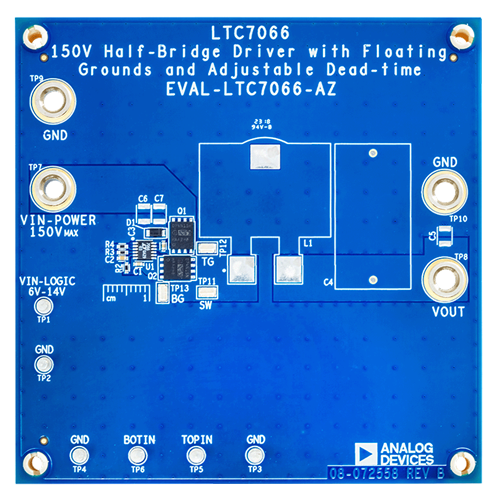

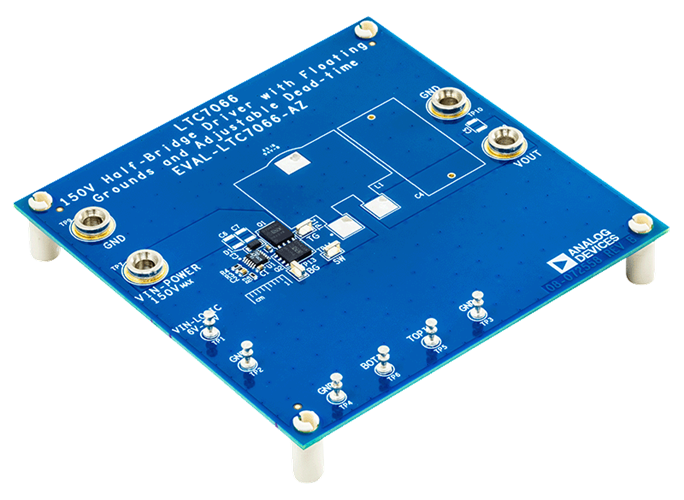

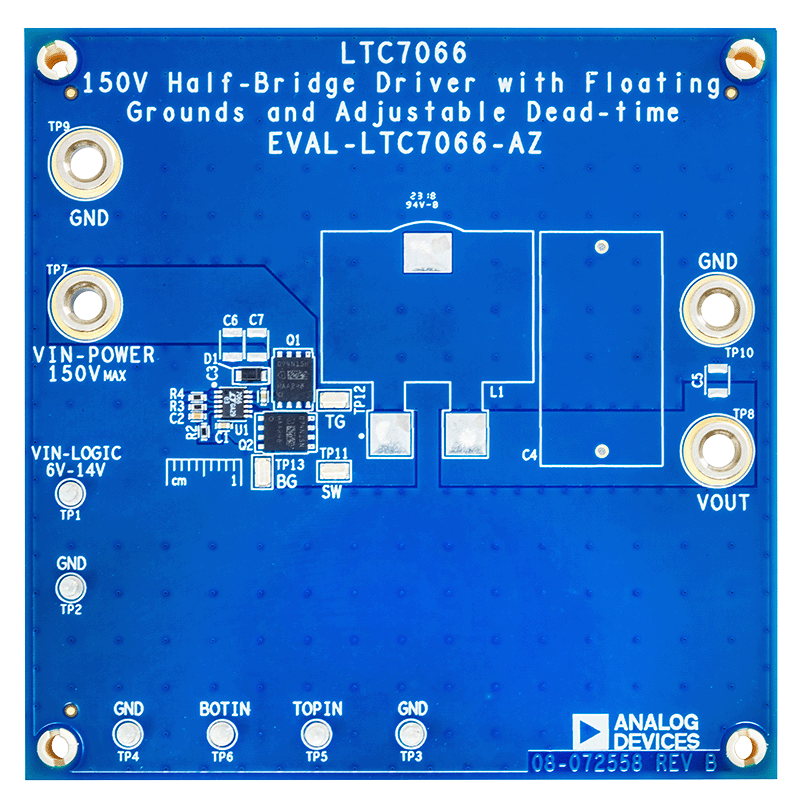

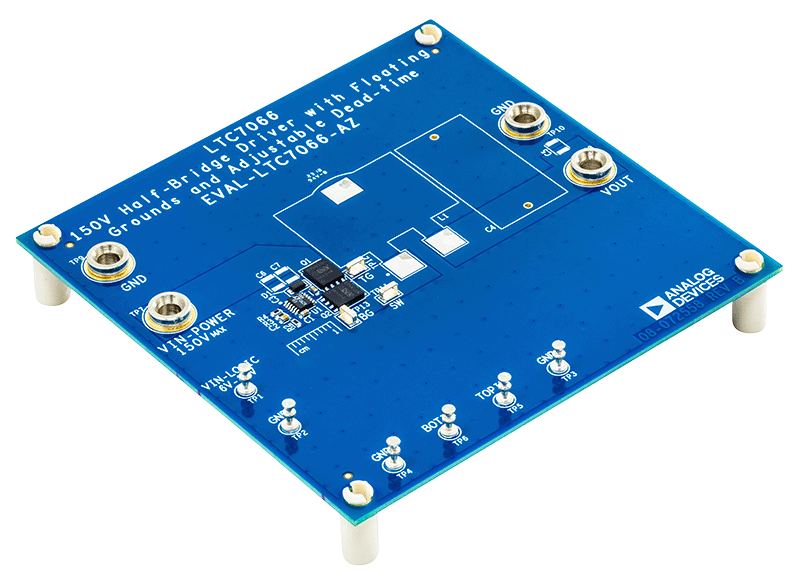

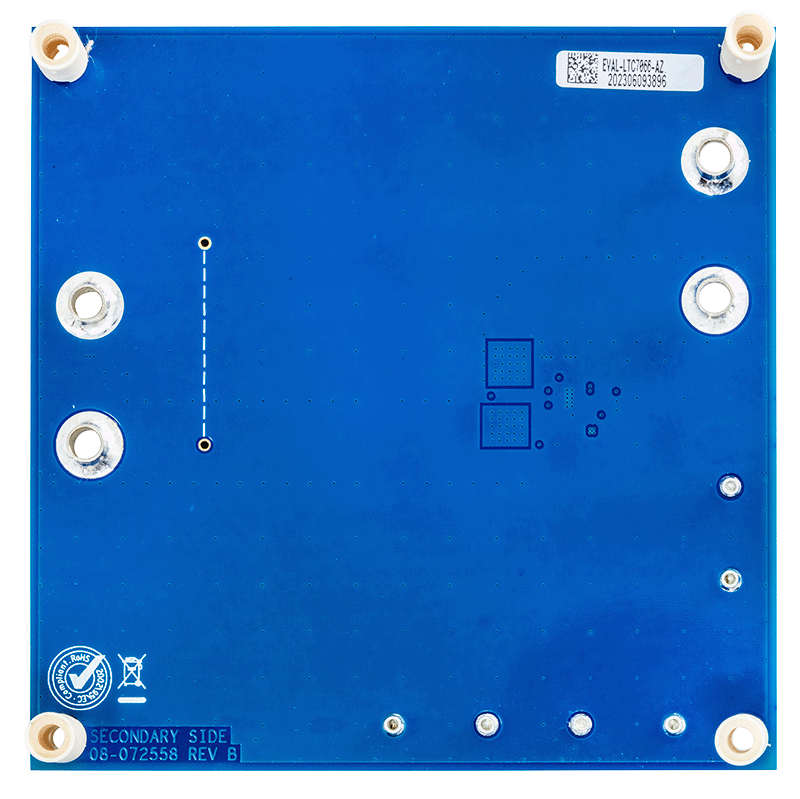

EVAL-LTC7066-AZ評価用回路は、2個のNチャンネルMOSFETを駆動するハーフブリッジ・ドライバです。2つの5Vロジック互換PWM入力は、各MOSFETへの2つのNチャンネル・ゲート出力を独立して駆動します。この評価用キットには未実装のPCBパッドがいくつかあり、アプリケーションに合わせてボードをカスタマイズできるようになっています。

LTC7066ドライバは強力な0.8Ωプルダウンと1.5ΩプルアップのMOSFETドライバを備えており、2個の150V NチャンネルMOSFETを駆動します。LTC7066のゲート・ドライバは、それぞれ異なるグラウンド・リファレンスでMOSFETを駆動できます。ただし、この評価用キットではこれらのグラウンド・リファレンスはコミット済みです。
