EVAL-LTC4286
製品概要
機能と利点
- LTC4286のフル機能評価用キット・ボード
- 54V、36A、1mFの設計を実装
- 40V低電圧および60V過電圧設定
- 各種パッケージに対応する、柔軟なNチャンネルMOSFETフットプリント
- 最大12個の並列検出抵抗と6個の並列MOSFETをサポート
- LED表示によるステータス出力
- 広い入力電圧範囲：8.5V～80V
- 絶対最大電圧：100V
- MOSFET温度計測機能
- I2C/PMBus通信
製品概要

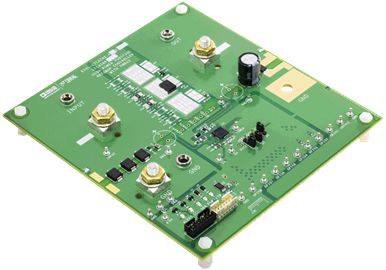

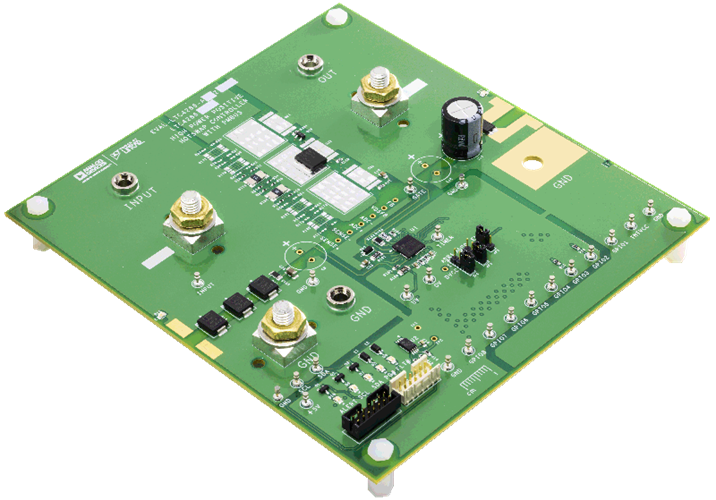

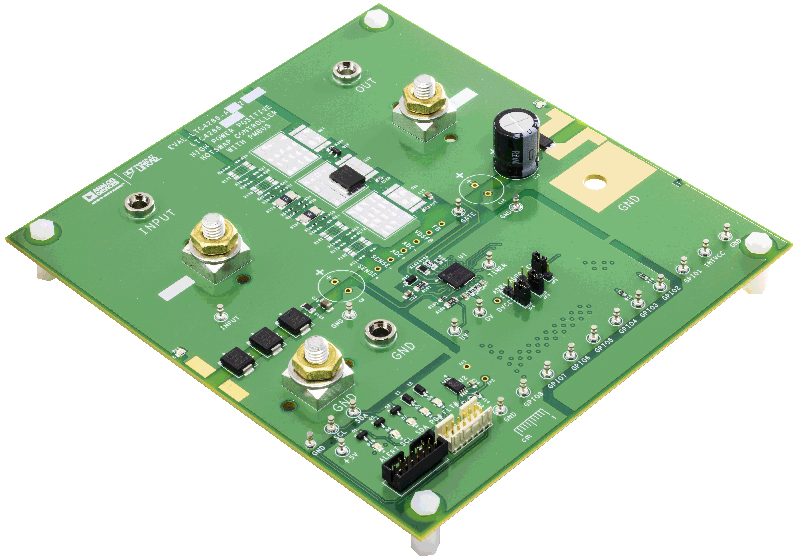

EVAL-LTC4286-A1Zは、LTC4286のフル機能評価用ボードです。このボードのレイアウトを参考にすることで、すべてのペリフェラル・コンポーネントとホットスワップ電力経路を明確に理解できます。また、電力経路上の一部の主要コンポーネントについてはボードの放熱能力を最大限に高めるレイアウトになっているため、大電流ホットスワップ・セットアップを評価できます。

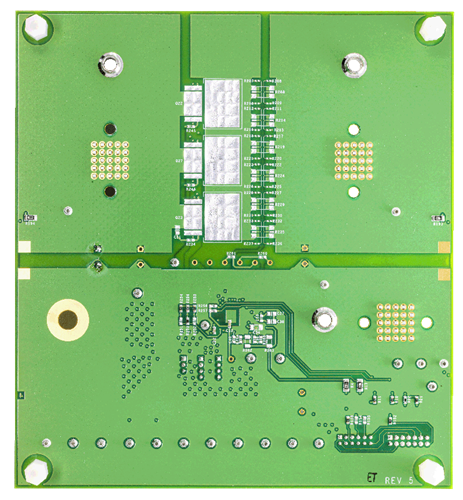

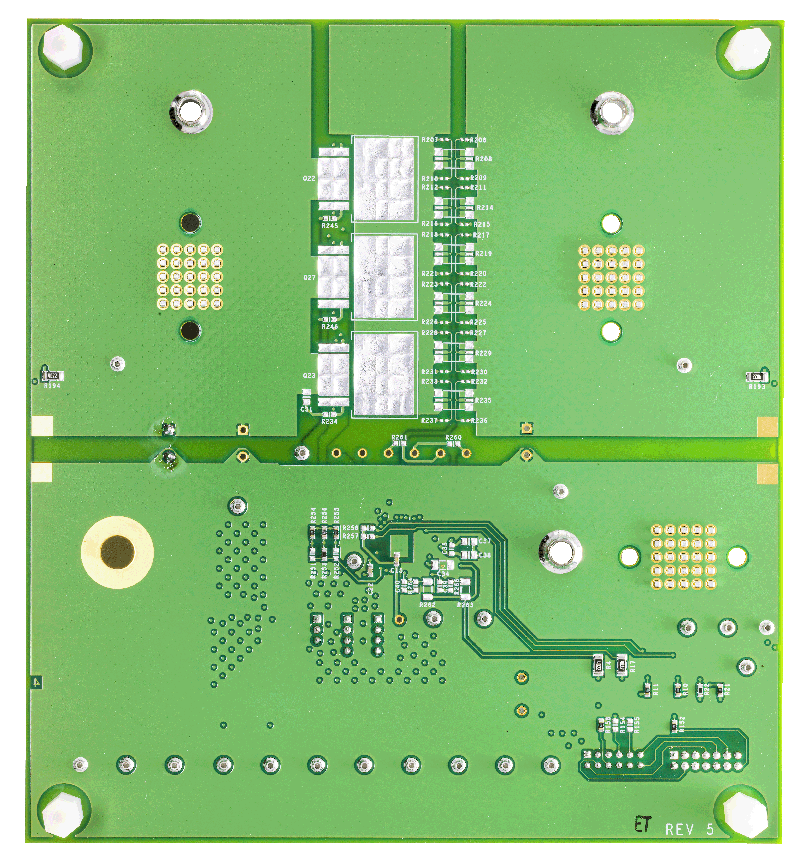

12個の検出抵抗のフットプリントと、6個（底面側に3個）のマルチパッケージ金属酸化膜半導体電界効果トランジスタ（MOSFET）のフットプリントにより、優れた柔軟性を備え、広範なアプリケーション・セットアップに対応できます。

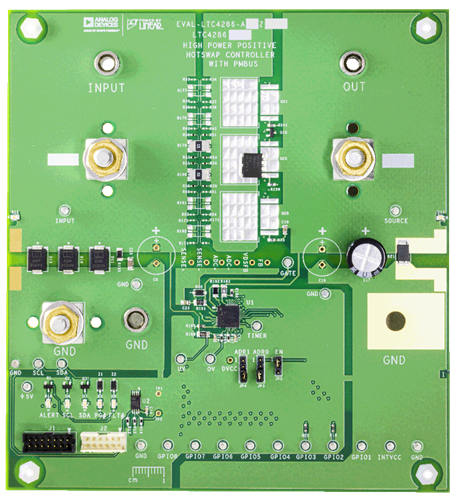

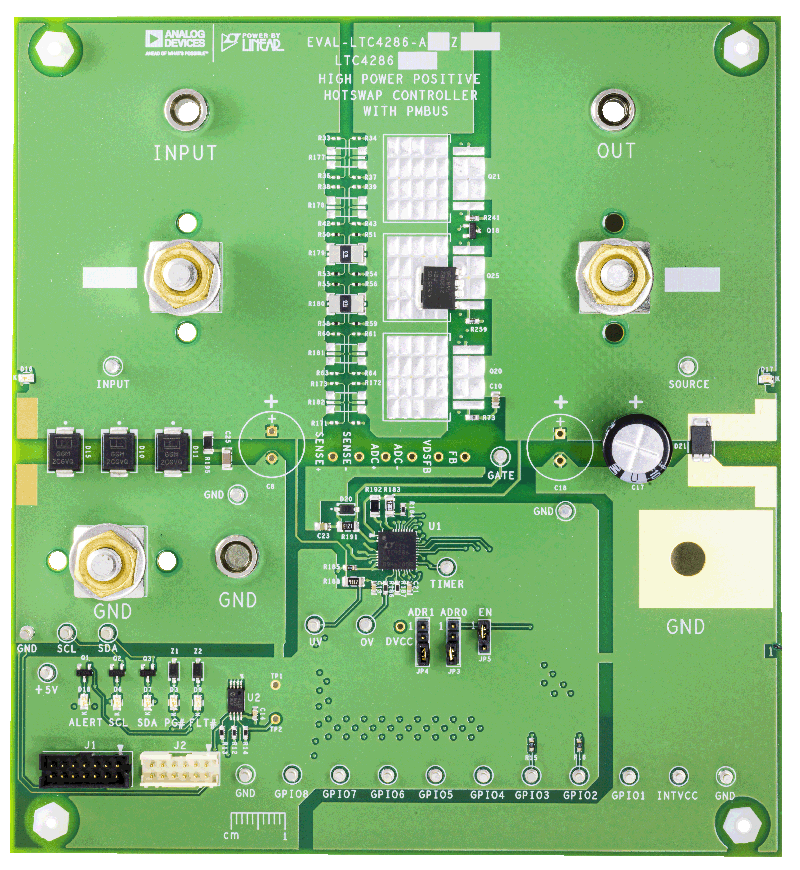

複数のテスト・ポイントから、すべての重要なポイントとピンに簡単にアクセスできます。7個の発光ダイオード（LED）により、電源入力、出力、SDA、SCL、ALERT、パワー・グッド、フォールトなど、ボードのステータスを直接かつ視覚的に示します。
このボードはPMBus通信に対応しているため、ユーザはLTC4286と通信できます。
このボードは、LTpowerPlay®評価用ソフトウェア（LTpowerPlayのページからダウンロード可能）に完全に対応しています。
この評価用ソフトウェアを使用するには、USB-to-I2Cコントローラ（DC1613A）が必要です。
この標準評価用キットには、1mFの出力コンデンサを使用できる54V、36Aのホットスワップ設計が事前に実装され、テストされています。
LTC4286の完全な仕様は、アナログ・デバイセズから入手できるLTC4286のデータシートに記載されています。EVAL-LTC4286-A1Z評価用ボードを使用する際は、このユーザ・ガイドと併せてLTC4286のデータシートを参照してください。
はじめに
その他の必要なハードウェア
- LTpowerPlayで使用するためのUSB-to-PMBusコントローラDC1613A（別売品、別途注文が必要）
必要なソフトウェア
- LTpowerPlay（Windowsベースの開発ソフトウェア）
