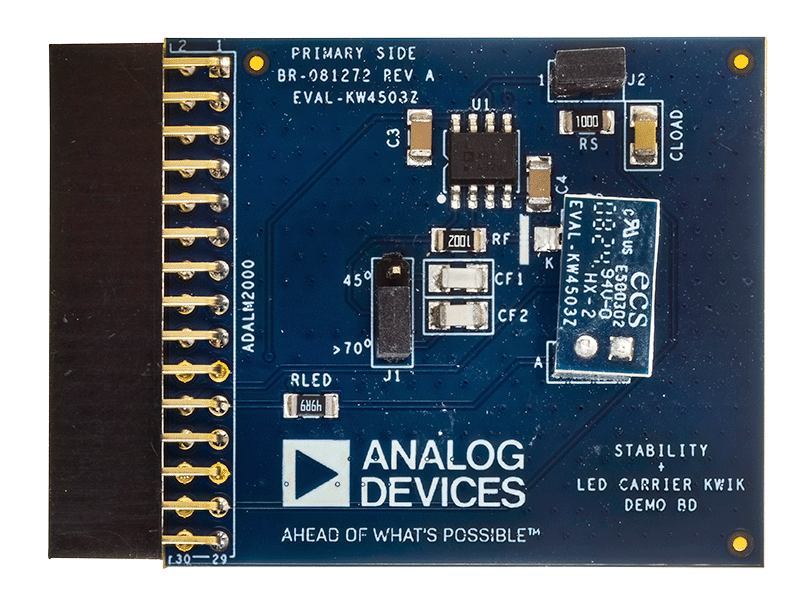

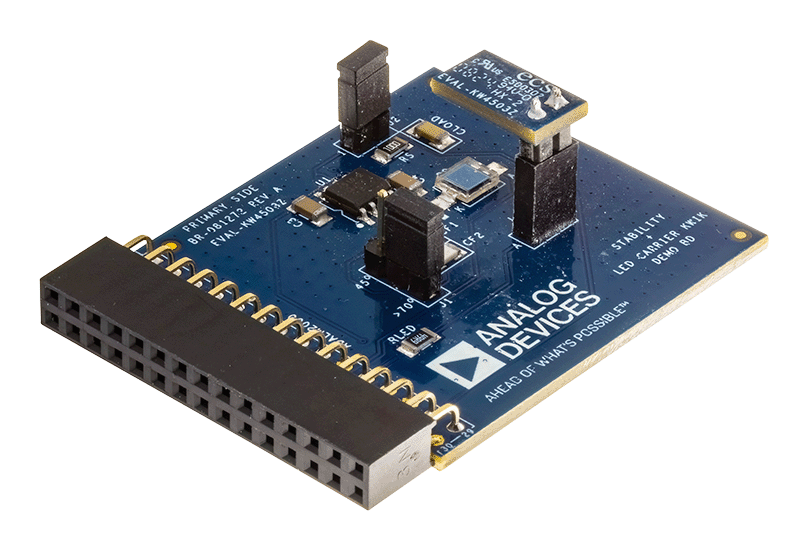

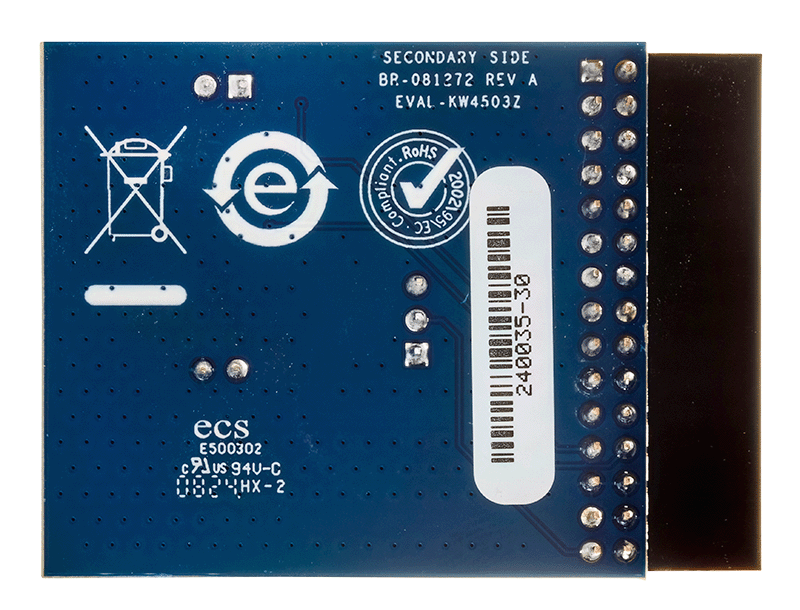

EVAL-KW4503Z

製品概要

EVAL-KW4503Zは、オペレーショナル・アンプリファイア（オペアンプ）の安定性と位相マージンを予測、測定、シミュレートする方法をユーザに理解してもらうために設計された、ノウハウと統合知識（KWIK）のデモ・ボードです。これにより、トランスインピーダンス・アンプ（TIA）および容量性負荷を駆動するユニティ・ゲイン・フォロワとして構成されたADA4510-2の安定性分析が可能になります。

EVAL-KW4503Zで使用されているADA4510-2は、デュアル・チャンネル、40V、高精度、低入力バイアス電流、低オフセット電圧、低オフセット電圧ドリフト、低ノイズのレールtoレール入出力オペレーショナル・アンプリファイアです。センシング、コンディショニング、出力駆動など、シグナル・チェーンのあらゆる段階で使用できます。アナログ・デバイセズ独自のDigiTrim™技術により、ADA4510-2はクラス最高の低オフセット・ドリフト（±70nV/°C（代表値）、±500nV/°C（最大））と低オフセット電圧（±5μV（代表値）、±20μV（最大））を実現し、高精度設計における温度キャリブレーションを簡素化します。ADA4510-2は、−40°C～+85°Cおよび−40°C～+125°Cで動作するように仕様規定され、8ピンSOIC_Nを採用しています。

EVAL-KW4503Zは、TIAの安定性を示すKWIKデモにADA4510-2の1つのチャンネルを使用し、ユーザが3つの補償オプションから選択できる実践的なプラットフォームを提供します。オプションは、ADA4510高精度CMOSアンプを使用した、わずかに安定した設計、位相マージンが45°の設計、および位相マージンが70°より大きい設計です。

EVAL-KW4503Zは、容量性負荷の安定性を示すKWIKデモにADA4510-2のもう1つのチャンネルを使用し、1nFの容量性負荷を駆動する高精度の10MHzオペアンプを安定させる方法を示す実践的なプラットフォームを提供します。

TIAデモと容量性負荷デモの両方が、ADALM2000に直接接続できる単一の使いやすいボードに統合されています。

アプリケーション

• 高度な教育
