EVAL-ADuM5211

製品概要

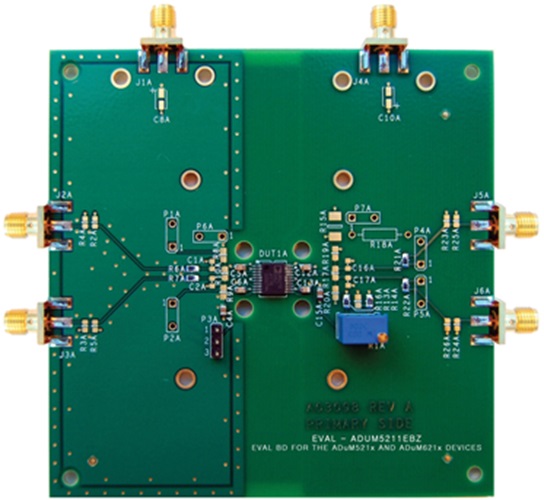

EVAL-ADuM5211EBZ は、ADuM5210/ADuM5211/ADuM5212 と ADuM6210/ADuM6211/ADuM6212 の 150 mW 絶縁型電力モジュールをサポートします。JEDEC 規格 SSOP20 パッド・レイアウトを提供するとともに、必要な出力電圧の設定、イネーブル制御の設定、オンボード・ロードとバイパス・コンデンサに対する複数位置をサポートします。

isoPower デバイスは、高周波高出力スイッチング回路を使用し、チップ・スケール、空芯トランス全体に対する電力伝送を可能にします。この評価用ボードには、AN-0971 アプリケーション・ノートの EMI 軽減に関する推奨事項が反映されています。採用されている技術によって、この PCB および電力モジュールは電圧および負荷範囲に応じて CISPER22 クラスA またはクラスB の条件を満たすことができます。

ADuM5210/ADuM5211/ADuM5212 と ADuM6210/ADuM6211/ADuM6212 のすべての仕様は、アナログ・デバイセズが提供する DuM5210/ADuM5211/ADuM5212 と ADuM6210/ADuM6211/ADuM6212 のデータシートにそれぞれ記載されています。評価用ボードを使用する際は、このユーザー・ガイドと併せて参照してください。
