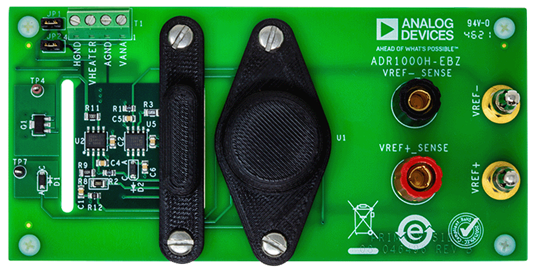

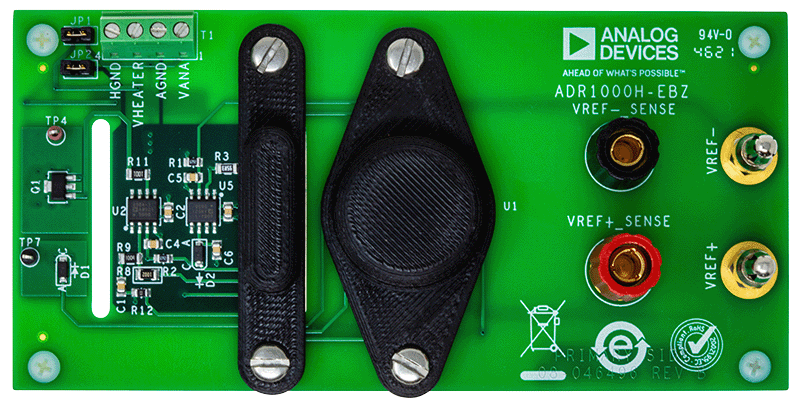

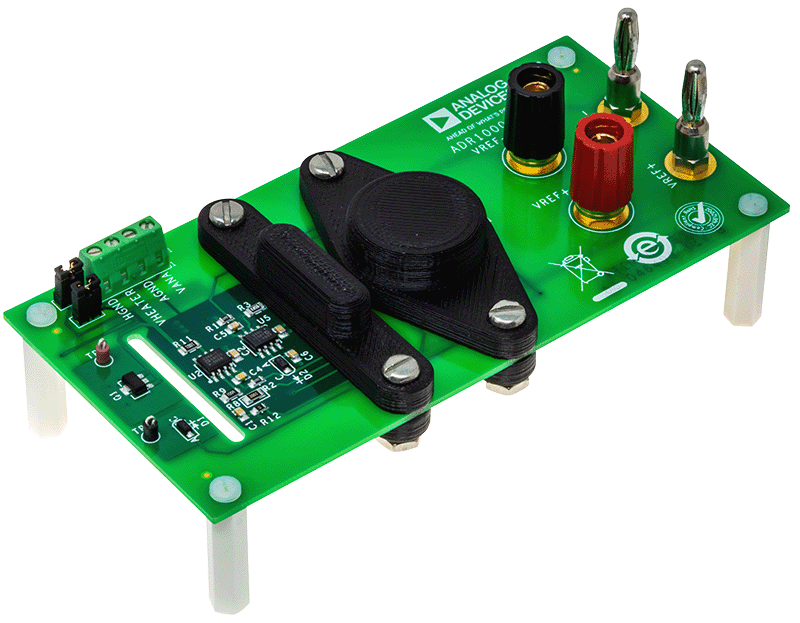

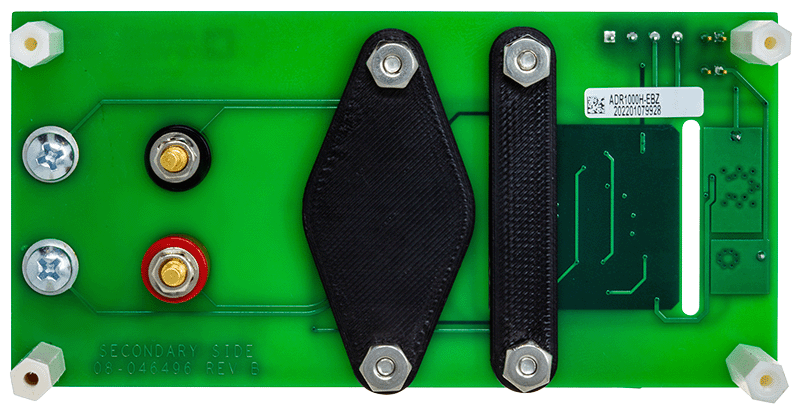

EVAL-ADR1000
8ピンTO-99のADR1000超安定加熱埋め込みツェナー電圧リファレンスの評価ボード
トップへ
製品概要
機能と利点
- リファレンス・ループとヒーター・ループの両方の完全なアプリケーション回路を実装
- ADR1000の上部カバーと下部カバーを装着
- VPG薄膜抵抗器の上部カバーと下部カバーを装着
- パネルに取り付けられたバナナプラグは、標準の0.75"センター
- 標準の0.75"バナナセンターは、HP3458または標準のデュアル・ケーブルに直接接続
- 低熱用のテルル銅メス・バナナ・ジャックが装着
- RoHS準拠
製品概要
ADR1000H-EBZを使用すると、8ピンTO-99パッケージに収められた超安定6.6Vシャント電圧リファレンスであるADR1000AHZを評価できます。
DUTは、PCBの扇形の切り欠きの中心にあり、PCBからDUTへの機械的結合を弱めるように設計されています（温度と湿度には効果的ですが、たわみには効果がありません）。PCBには、ヒーター・トランジスタから制御回路への熱の結合、およびDUTと抵抗の間の熱の結合を防ぐための熱「バッフル」（スロット）もあります。ヒーター温度は、旧LTZ1000と同様に、標準の13k:1k分圧器によって設定されます。ただし、ADR1000は、分圧器に印加されるADR1000の電圧がわずかに低いため、LTZ1000（70C）よりも約5度高い温度（75C）で動作します。
対象となる製品
はじめに
必要な装置
- 12V〜18V（公称15V）に対応したベンチトップラボ電源
- いくつかの桁のDMM（HP3458やKeithley 2001など）
- 2本のバナナプラグケーブル、または1本のデュアルケーブル
- Guard付きメーター用の追加ケーブル1本、またはPomona1167-18を使用
