EVAL-ADPD144RI
ADPD144RI評価用ボード
トップへ
製品概要
機能と利点
- UARTの検出をサポート
- UDP転送機能
- ADPD144RIフル構成
- レジスタ・レベル
- ハイ・レベル
- グラフ・ビュー
- 時間グラフ
- 周波数グラフ
製品概要

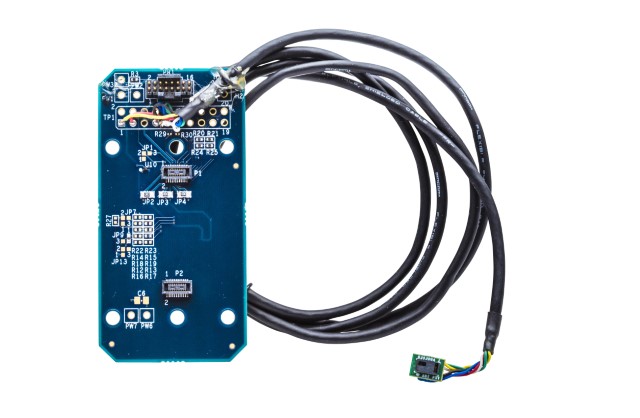

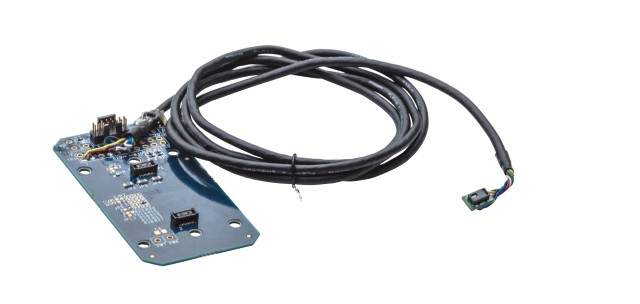

EVAL-ADPD144RIZ-EB評価用ボードは、ADPD144RIを評価するシンプルな方法を提供します。ADPD144RIは周辺光や同期反射発光ダイオード（LED）パルスの光学信号を測定するために設計された、フル性能のフォトメトリック・システムです。評価システムには、Applications WaveToolグラフィカル・ユーザー・インターフェース（GUI）が搭載されており、低レベル／高レベルの構成、リアルタイムの周波数、時間領域分析、ユーザー・データグラム・プロトコル（UDP）転送機能により、評価用ボードとユーザー開発システムが容易にインターフェースをとることができます。
EVAL-ADPD144RIZ-EBは、異なる2種類のマイクロコントローラ・ボード（EVAL-ADPDUCZ／EVAL-ADPDM3Zマイクロコントローラ・ボード）と接続できます。EVAL-ADPDUCZを使用する場合はリボン・ケーブル（別売）が必要です。
評価用ボードの設計は、耳たぶ型のフォトプレチスモグラフィ（PPG）測定用に最適化されています。
ADPD144RIの機能の詳細については、ADPD144RIのデータシートを参照してください。
