EVAL-ADP5140

製品概要

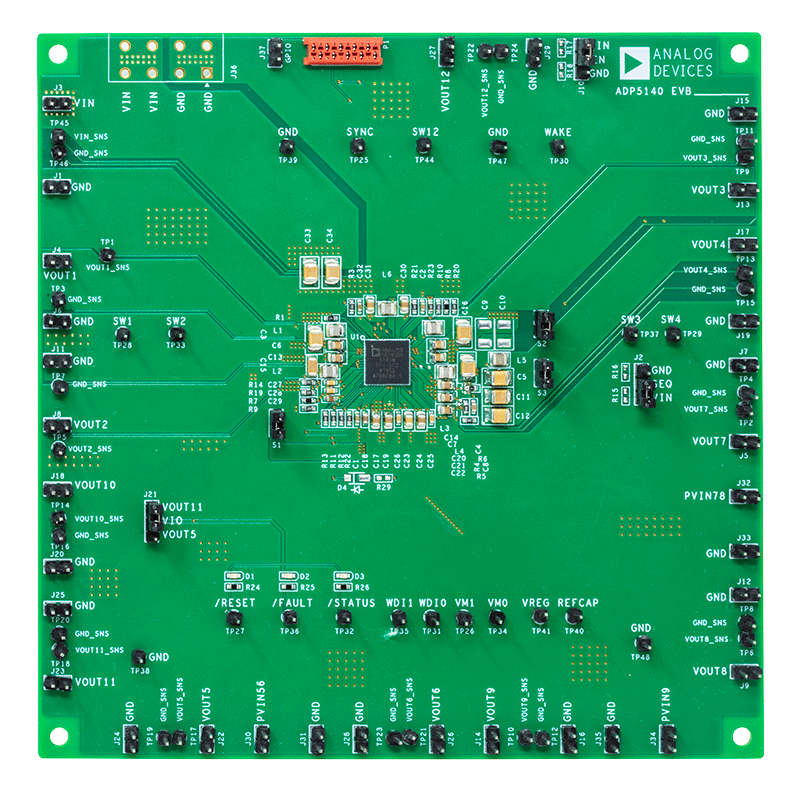

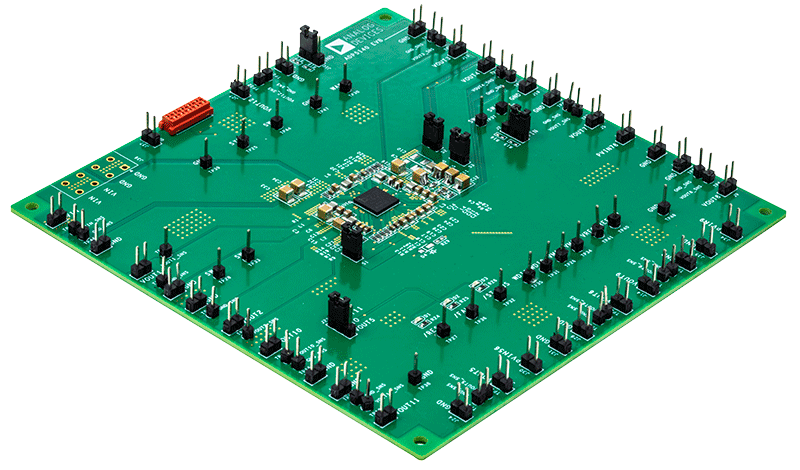

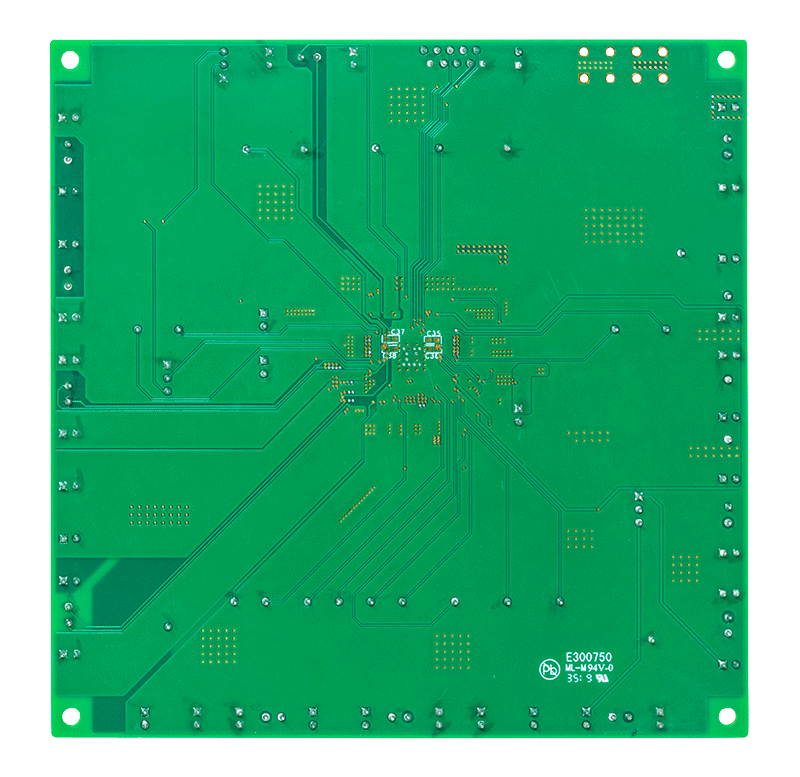

ADP5140-EVALZは、ほぼ理想的なプリント基板（PCB）レイアウトでADP5140の性能を評価できる、フル機能装備のコンパクトなソリューションです。

ADP5140-EVALZのメイン・デバイスであるADP5140は、4個の高性能同期整流式降圧レギュレータ（Buck1～Buck4）、1個の昇圧レギュレータ、7個の低ノイズLDO（低ドロップアウト）レギュレータ（LDO1～LDO7）を内蔵しています。各電圧レールは内部でモニタされており、何らかのフォルト・イベントが発生した場合は、RESETピン、FAULTピン、およびSTATUSピンを通じてシステムに報告されます。

ADP5140-EVALZは、すべてのレギュレータに対するイネーブルとシーケンス制御を搭載しているので、すべての電圧レールを固定シーケンスでスタートアップさせることができます。

ADP5140-EVALZは、システムの制御と診断向けのシリアル・ペリフェラル・インターフェース（SPI）を内蔵しています。ADP5140を柔軟に評価できるようにするため、ADP5140-EVALZには専用のグラフィカル・ユーザ・インターフェース（GUI）ソフトウェアが用意されています。

ADP5140の詳細については、ADP5140のデータシートを参照してください。ADP5140-EVALZを使用する際は、ユーザ・ガイドと併せてADP5140のデータシートも参照してください。
